第 3 章 导入篇 3-1. 安装 4 3-1-2. 信号灯的安装 按压信号灯底部的滑动 部分，可将信 号灯放倒。 n 请将信号灯放倒。 n 请将信号灯立起来。 使滑动
第
3
章 导入篇
3-1.
安装
3
3

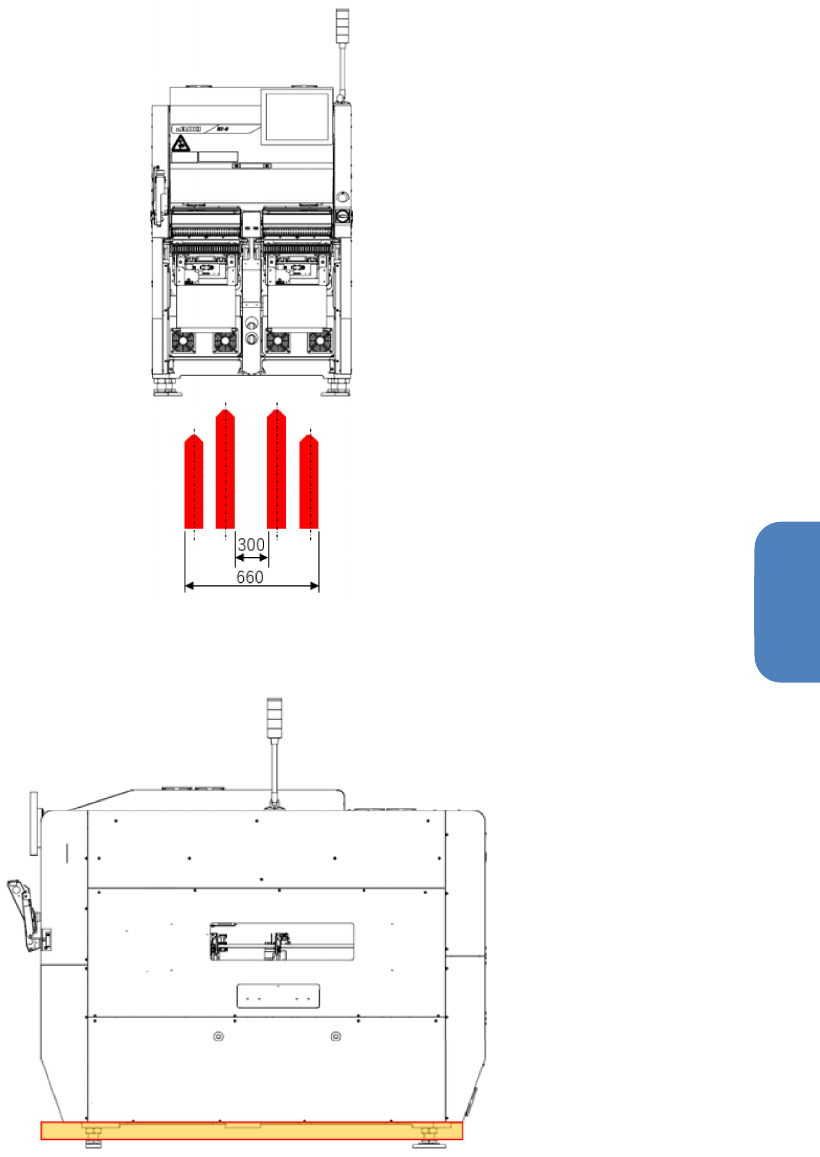

前面图
侧面图
单位：
mm
第
3
章 导入篇
3-1.
安装
4
3-1-2.
信号灯的安装
按压信号灯底部的滑动部分，可将信号灯放倒。
n
请将信号灯放倒。
n
请将信号灯立起来。
使滑动
第
3
章 导入篇
3-1.
安装
5
3
3-1-3.
安装
RX-8
根据导入的安装系统生产线的基板搬送规格，调整本机的基板搬送面和搬送高度。
本机单机的基板搬送规格如下所示。
1
7 X Y
2
4
向右旋转为上升，向左旋转为下降。
•
脚高度调整用六角螺母的
2
面宽度为
65mm
。
基板传送高度度
900 mm
+30
-10
水平仪
