4 操作篇
4-13 元件生成向导
276

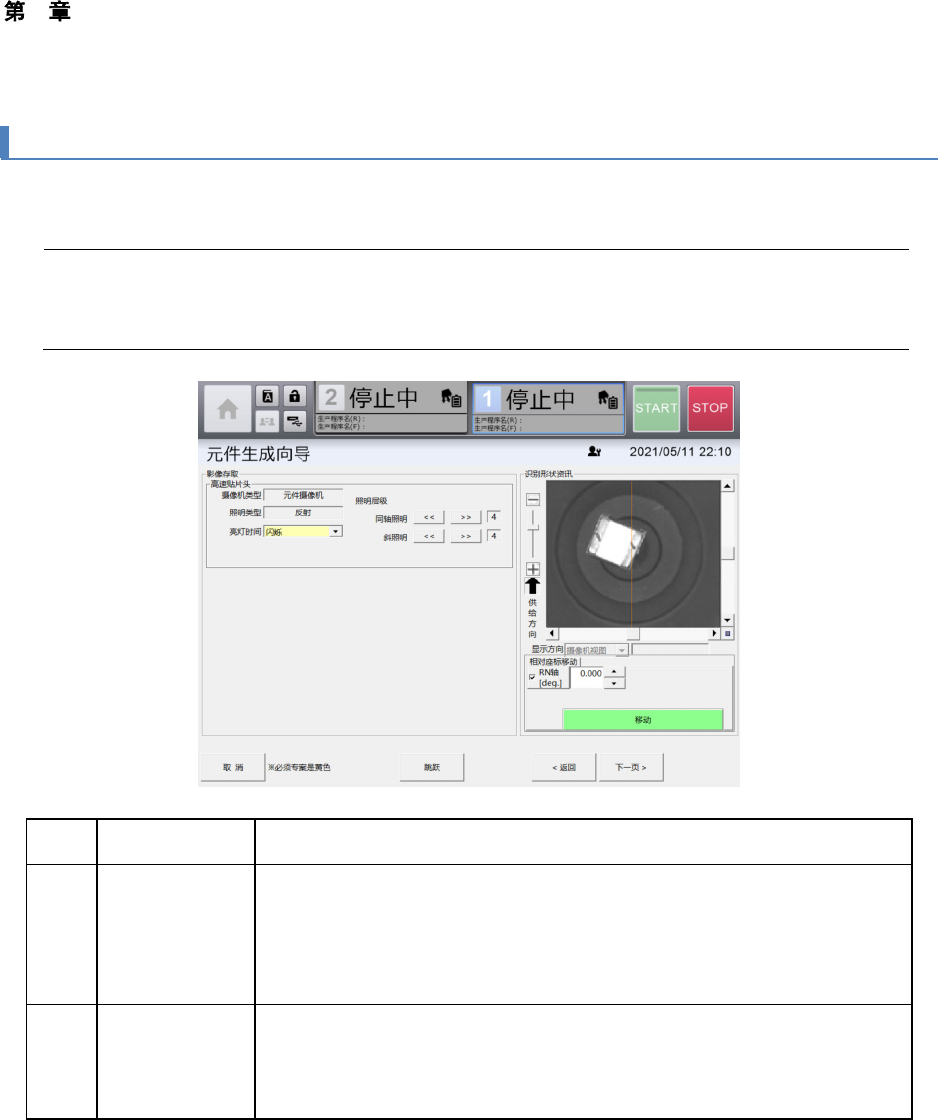

4-13-4. 影像存取画面
切换元件识别中使用的照明层级，将切换时的摄像机图像显示在[识别形状咨询]区域。
Tips
Ÿ
在本画面中选择的
[
亮灯时间
]
、
[
照明层级
]
，除了在摄像机图像取得的处理中使用外，也会作为
元件数据被注册，成为自动生产中使用的照明条件。
记号
名称
说明
(a)
摄像机 选择使用的摄像机，进行设定。
•
摄像机类型：显示使用中的摄像机。
•
照明类型：显示使用的照明类型。
•
亮灯时间：从［闪烁］、［常亮］中选择亮灯时间。
•
照明层级：调整照明的亮度层级。
(b)
相对移动 使吸取元件的吸嘴的 RN 轴角度按照相对移动进行旋转，调整 RN 轴的位
置，使其按照[元件供给角度]中指定的角度为 0(deg.)的姿势显示。
•
RN
轴
[deg.]
：输入
RN
轴的相对移动量。
•
移动：进行
RN
轴的相对移动。
4 操作篇
4-13 元件生成向导
277
4
4-13-5. 识别资料编辑画面
在[识别资料编辑]画面中，可以在显示的摄像机图像上一边对准元件外形或引脚的形状，一边制作元件的本
体信息、引脚信息、球信息。
引脚元件会显示[自动生成]选项卡，可执行本体信息、以及引脚信息的自动生成。引脚元件会显示[脚设定]
选项卡，设定引脚信息。
n [ ]
(a)
歪斜设定 如果吸取中的元件姿势倾斜显示，需要设定该元件的歪斜角度。
在歪斜设定中设定的角度会成为元件数据的基准坐标。
•
歪斜
(deg.)
：输入元件的歪斜。
[
元件形状资讯
]
中描绘的元件外形的
形状会旋转，进行调整，使其对准摄像机图像的元件的姿势。
•
重设：重设输入的
[
歪斜
]
的值。
(b)
开始自动生成 以摄像机图像中取得的图像为基准，自动生成元件的本体信息、引脚信
息。
Ÿ
晶片元件无法进行自动生成。
Ÿ
根据本体或引脚形状、复杂度、摄像机图像的拍摄时的照明条件，有时自动生成会失败。
4 操作篇
4-13 元件生成向导
278

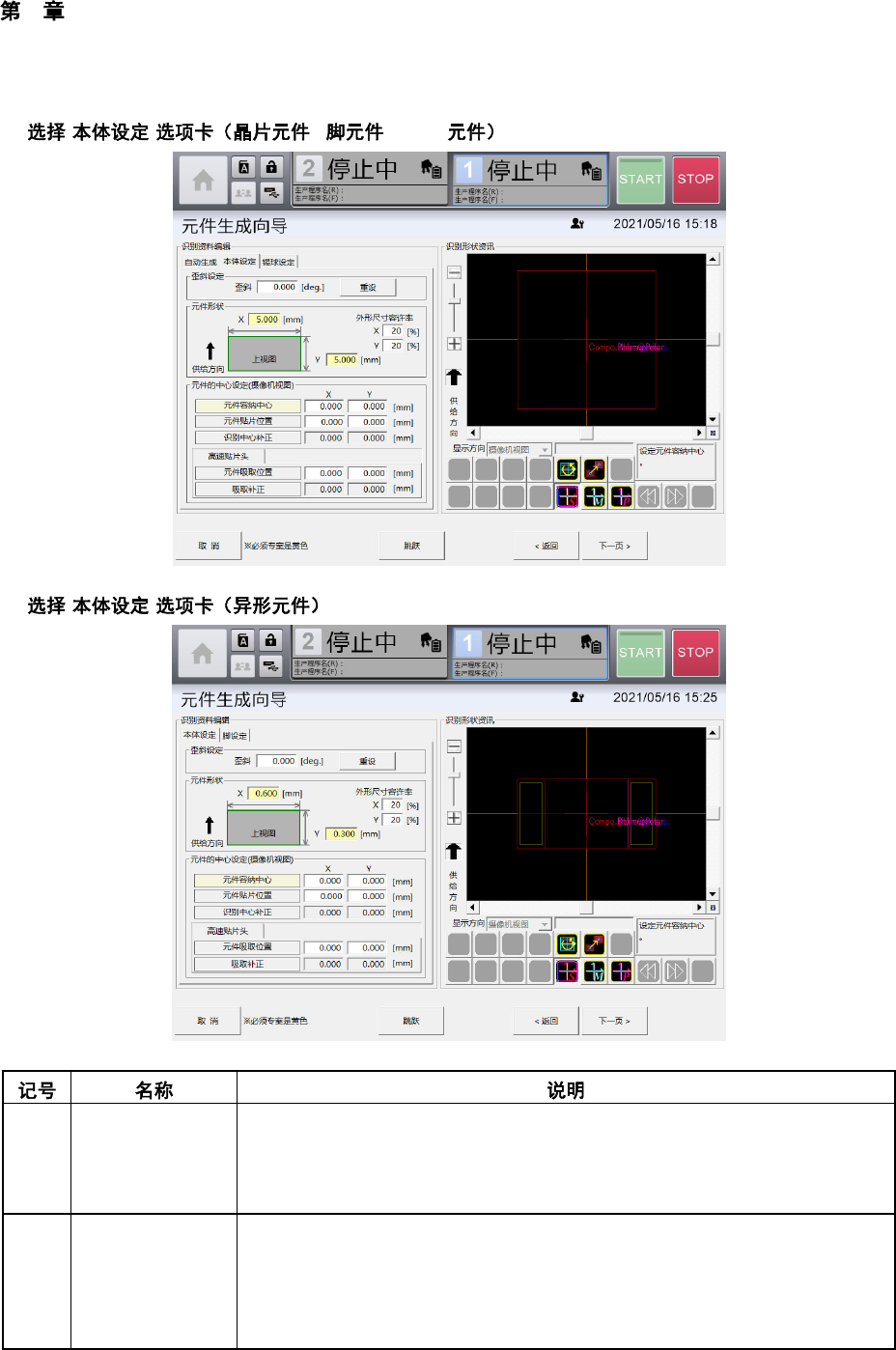

n [ ] / / BGA
n [ ]
(a)
歪斜设定 如果吸取中的元件姿势倾斜显示，需要设定该元件的歪斜角度。
•
歪斜
(deg.)
：输入元件的歪斜。
[
元件形状资讯
]
中描绘的元件外形的形
状会旋转，进行调整，使其对准摄像机图像的元件的姿势。
•
重设：重设输入的
[
歪斜
]
的值。
(b)
元件形状 进行元件外形的形状相关设定。
•
X(mm)
：方形元件的横方向尺寸（脚元件要输入不含引脚的元件尺寸）
•
Y(mm)
：方形元件的纵方向尺寸（脚元件要输入不含引脚的元件尺寸）
•
容许率
X(%)
：以
(%)
指定识别元件的横方向尺寸时的容许率。
•
容许率
Y(%)
：以
(%)
指定识别元件的纵方向尺寸时的容许率。
