4 操作篇 4-15 示教 351 4 4-15-3. 标记数据示教 测量生产程序的贴片资料中设定的 BOC/ 领域标记、坏板标记、以及基板 条形码在基板上的位置，在作为 OCC 目标位置进行修正的示教作业中，可确认并 细化显示测量 对象标记数据，设置测量用 的基板。 触摸 [ 生产补助 ] 菜单中的 [ 标记数据示教 ] ，显示 [ 标记数据示教 ] 画面。 [ 标记数据示教 ] 画面，在用户级别为 [SUPERVISOR （管理员）…
4 操作篇
4-15 示教
350
13
[ ]

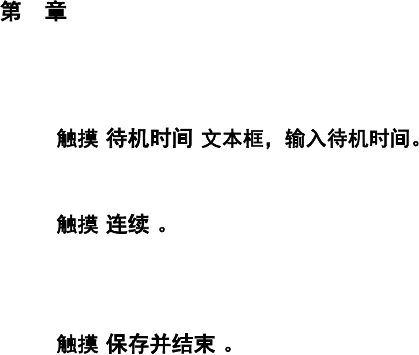

设定在各点上的待机时间，用于确认供给部空洞中心位置的坐标。
14
[ ]
摄像机图像将向所有供给部空洞的中心位置连续移动。确认与供给部空洞中心位置的偏移。
触摸[STOP]后中断。
15
[ ]
保存示教结果，关闭[手动空洞示教]对话框，显示[空洞示教]对话框。
[空洞示教]对话框的供给位置列表中的 dX，dY 值将更新。
4 操作篇
4-15 示教
351
4
4-15-3. 标记数据示教
测量生产程序的贴片资料中设定的 BOC/领域标记、坏板标记、以及基板条形码在基板上的位置，在作为
OCC 目标位置进行修正的示教作业中，可确认并细化显示测量对象标记数据，设置测量用的基板。
触摸[生产补助]菜单中的[标记数据示教]，显示[标记数据示教]画面。
[标记数据示教]画面，在用户级别为[SUPERVISOR（管理员）]或[MAINTENANCE（维护）]时才会显示。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。

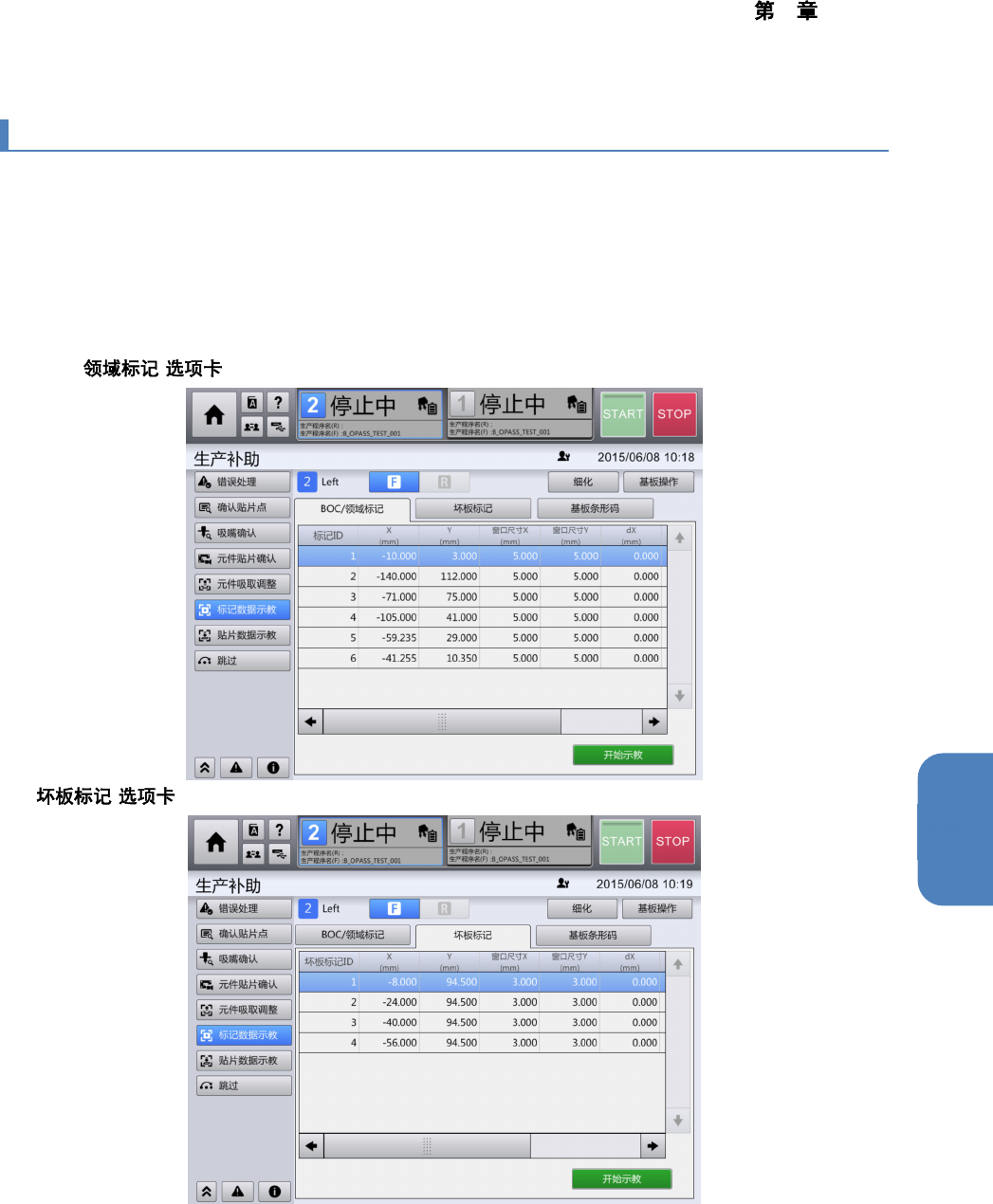

n [BOC/ ]
n [ ]
4 操作篇
4-15 示教
352
n [ ]
(a)
指定通道 显示作为操作对象的单元通道。
本机为单一传送模式时，仅显示 [F] 按钮，不能选择。
(b)
示教对象选择选项卡 从[BOC/领域标记]，[坏板标记]中选择进行示教的标记资料的对象。
(c)
BOC/领域标记列表 显示 BOC/领域标记列表（单元间共通）。
(d)
坏板标记列表 显示坏板标记列表（单元间共通）。
(e)
基板条形码列表 显示基板代码及电路代码的列表（在单元间共通）。
仅对使用连接 IFS-NX 或事件通知的追溯（选项）的生产程序才显示
此项。
(f)
细化 触摸后显示[细化]对话框，细化列表中显示的数据。
关于[细化]对话框的详情，请参阅「4-6-4 元件贴片确认」的「细化
对话框的详情」
(g)
基板操作 触摸后显示[基板操作]对话框，搬入/搬出要进行示教的基板。
关于[基板操作]对话框的详情，请参阅「4-6-4 元件贴片确认」的
「基板操作对话框的操作」
(h)
开始示教 显示各标记数据示教对话框，进行示教处理。
详情请参阅下述的「BOC/领域标记示教」，「坏板标记示教」、或
「4-18 IFS-NX 的使用（选项）」
