4 操作篇 4-14 数据制作步骤 322 7 [ ] 显示 [ 吸取、废弃 ] 画面。 以摄像机图像为基础制作、编辑元件 数据时，应使 吸嘴吸取元件。 8 [ ] 显示［影像存取］画面。
4 操作篇
4-14 数据制作步骤
321
4

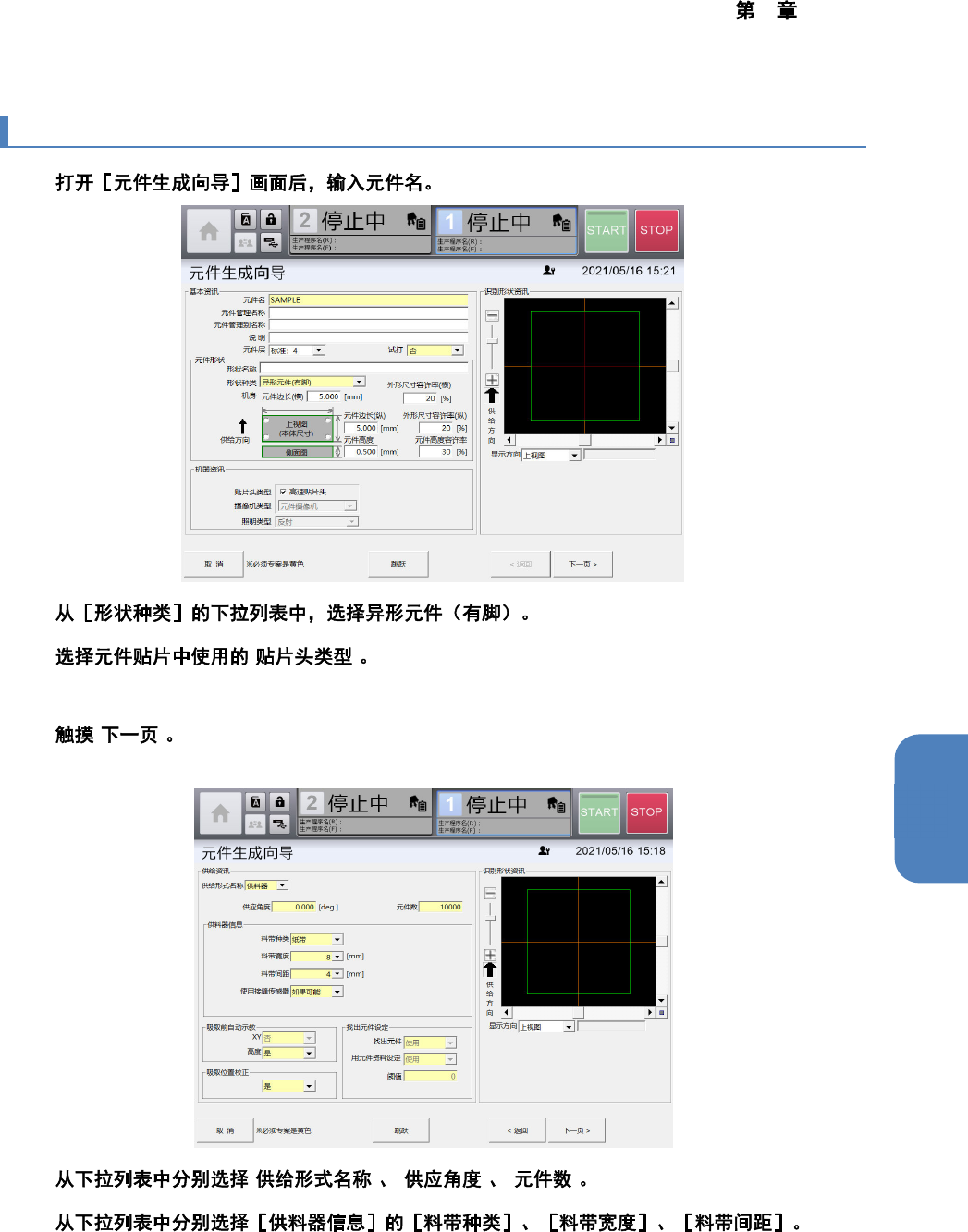

4-14-7. 制作异形元件（有脚）数据
1
2
3
[ ]
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4 [ ]
显示［供给资讯］画面。
5 [ ] [ ] [ ]
6
4 操作篇
4-14 数据制作步骤
322

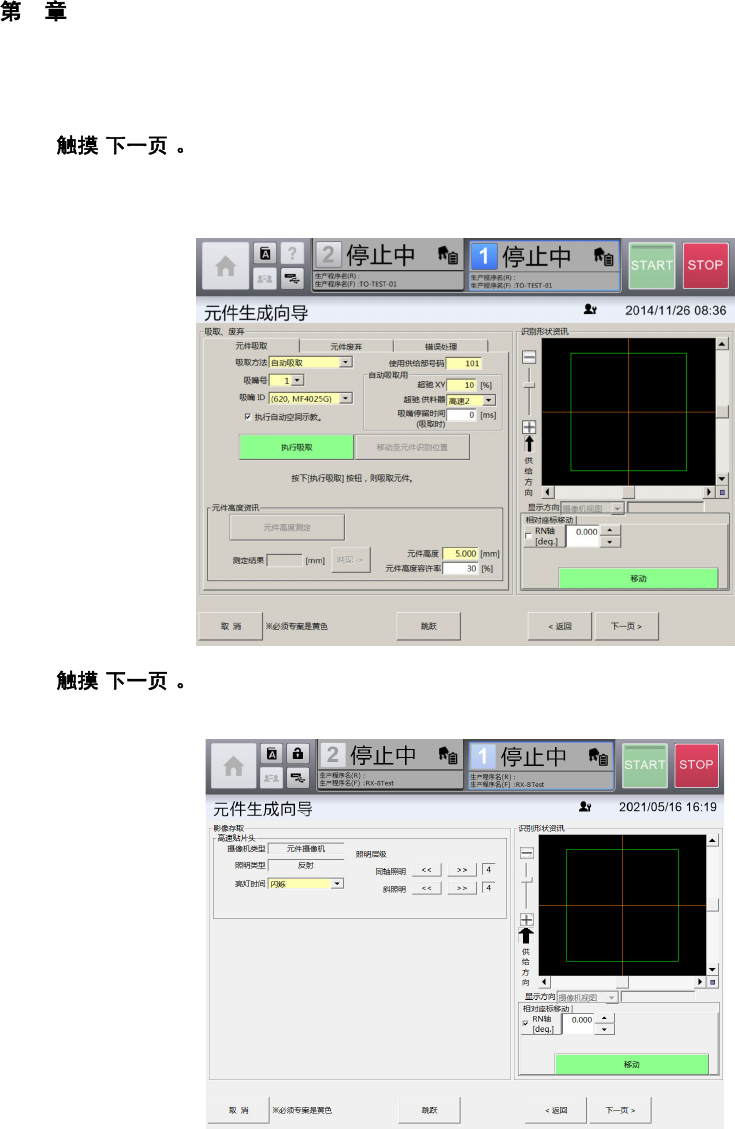

7 [ ]
显示[吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8 [ ]
显示［影像存取］画面。
4 操作篇
4-14 数据制作步骤
323
4
9 [ ]

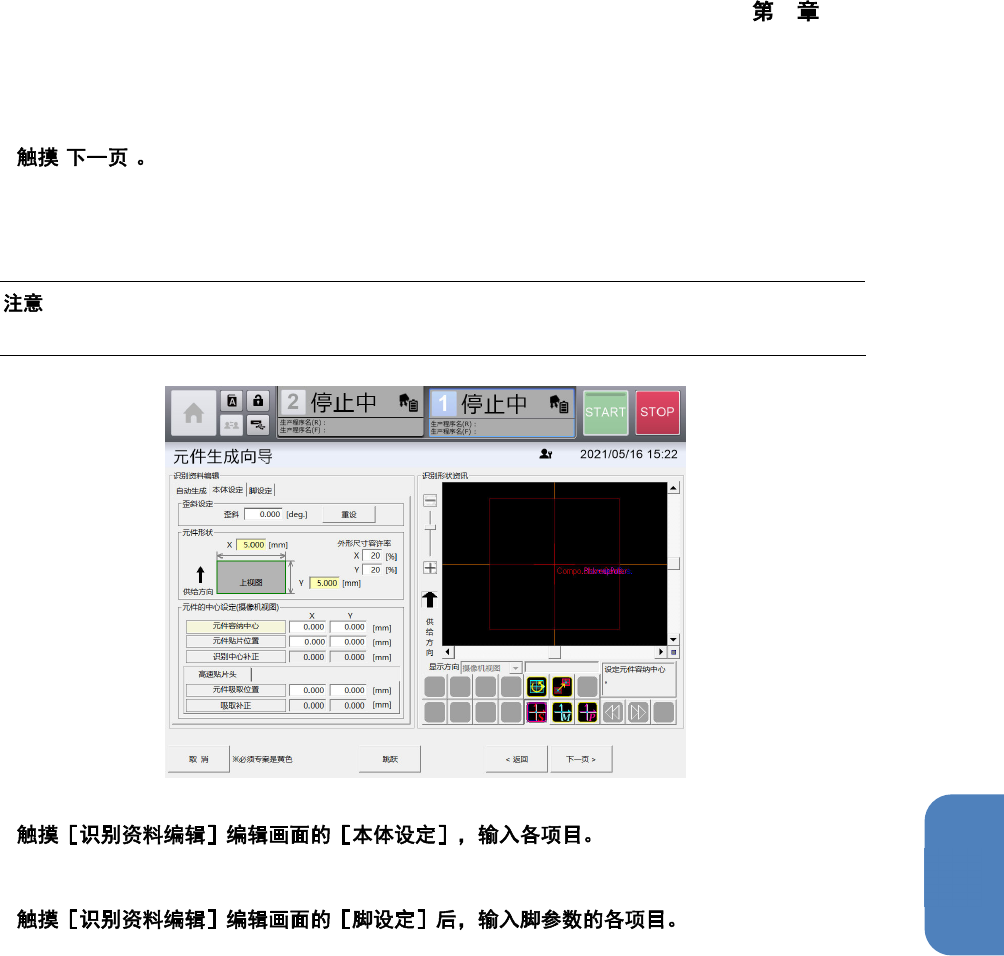

显示[识别资料编辑]画面的[自动生成]选项卡。
[自动生成]选项卡，可在[吸取、废弃]画面中吸取元件时，自动从摄像机图像制作脚元件的识别数据。
Ÿ
根据本体或脚的形状的复杂程度、摄像机图像拍摄时的照明条件，有时自动生成会失败。
10
[本体设定]选项卡，可对元件的外形尺寸、以及元件的中心位置进行设定。
11
[脚设定]选项卡，可对元件脚的个数、尺寸、间距、位置等进行设定。
