4 操作篇 4-13 元件生成向导 268 4-13. 元件生成向导 可利用向导的形式，方 便地新建或编辑本机装置 内 DB 或者程序中记录的元件资料。 在顶部菜单中触摸 [ 编辑数据库 ] 。在 [ 编辑数据库 ] 画面中触摸各种设定的按钮，将显示用于详 细设定的子菜 单。 4-13-1. 基本信息画面 画面上显示为黄色的项目为必填项目。
4 操作篇
4-12 编辑数据库
267
4
4-12-10.元件的检查信息画面
可以对引脚元件设定是否实施正反面检查，也可以设定检査参数。
引脚的正反面检查可以对以下条件的元件进行设定。
• 形状种类为引脚（不能检查异形元件）
检查 对于对象元件，执行正反面检查时选择［是］，不执行时选择［否］。
阈值比率(%) 为了判断检查窗口内是否存在引脚，应将引脚前端、模具间隔的引脚长度作为
基准(100%)，输入对存在的引脚的判断阈值比率(%)。
窗口高度比率(%) 输入相对于元件高度检查窗口大小的比率。
4 操作篇
4-13 元件生成向导
268
4-13. 元件生成向导
可利用向导的形式，方便地新建或编辑本机装置内 DB 或者程序中记录的元件资料。
在顶部菜单中触摸[编辑数据库]。在[编辑数据库]画面中触摸各种设定的按钮，将显示用于详细设定的子菜
单。

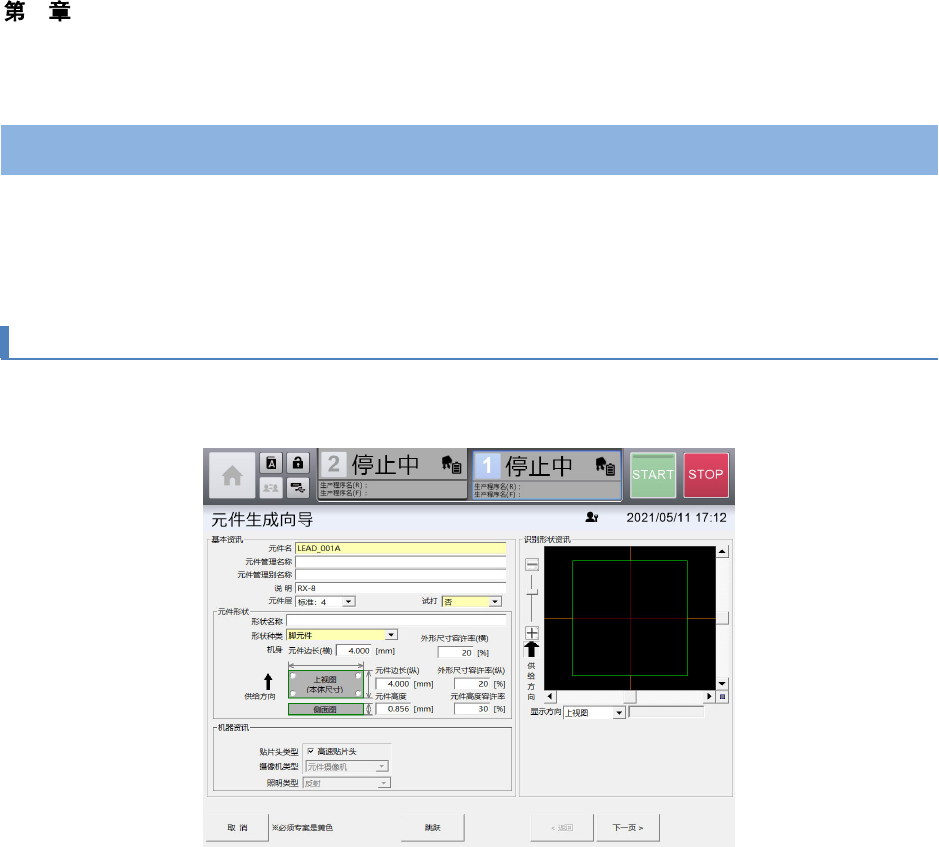

4-13-1. 基本信息画面
画面上显示为黄色的项目为必填项目。
4 操作篇
4-13 元件生成向导
269
4
(a)
元件名 输入识别元件所需的元件名。
(b)
元件管理名称 输入用于元件管理的一般名称。
(c)
元件管理别名称 输入用于元件管理的别名。
(d)
说明 输入注释。
(e)
元件层 选择元件的贴片顺序。
(f)
试打 运转模式为 [试打] 时，试打范围选择了 [指定元件] 时，选择是否为要
贴片的元件。
• 是：如果选择了[指定元件]则贴片。
• 否：不贴片。
(g)
元件形状 输入与元件形状相关的信息。
【贴片头类型为高速贴片头时】
元件边长：5.0mm 以下，元件高度：3.0mm 以下
• 形状名称：输入形状的一般名称。
• 形状种类：从元件的形状类型[晶片元件]、[脚元件]、[BGA 元件]、
[异形元件(无引脚)]、[异形元件(有脚)]、[异形元件(有球)]中选择。
• 元件边长（横）／元件边长（纵）：输入方形元件的尺寸。选择[脚
元件]时，输入不含脚部分的元件尺寸。
• 元件高度 (mm)：输入元件的高度。
• 外形尺寸容许率（横）／外形尺寸容许率（纵）：在 1%～30% 的
范围内输入识别外形尺寸时的容许率。
• 元件高度容许率 (%)：在 1%～99% 的范围内输入吸取检查识别时
元件高度的容许率。
(h)
机器资讯 显示与机器相关的信息，选择所需类型。
• 贴片头类型：对元件进行贴片的贴片头，RX-8 选择的是[高速贴片
头]。
• 摄像机类型：用于识别元件的摄像机，高速贴片头选择的是[元件摄
像机] 。
• 照明类型：用于识别元件的照明，选择[反射]。
(i)
识别形状资讯 显示所输入元件的形状。
