4 操作篇 4-6 生产补助 120 ［强制解除带回］对话框的操作 (a) 自动废弃执行 对发生了 带回错误的吸嘴执行元件废 弃动作后，解除元件吸取状态。 (b) 保护废弃开始 执行保护 废弃开始的处理后，显示切 换为保护废弃结束。 【保护废弃开始】 是为了手动清扫发生了 带回错误的吸嘴。 使左右的一次性更换台 车下降，解除安全护罩的锁 定，变为可手动开始元 件废弃作业的状态。 【保护废弃结束】 使左右的一次性更换台 车上升，锁定安全护…
4 操作篇
4-6 生产补助
119
4
[元件贴片
确认]
对话框的操作（带回元件错误或元件掉落错误处理模式）
生产过程中发生带回元件错误或元件掉落错误时，触摸[警报]对话框的快捷按钮，显示[元件贴片确认]对话
框（带回元件错误或元件掉落错误处理模式）。
Ÿ
开始操作前，请确认自动运转已停止。
1 [ ]
发生错误的步骤的贴片范围将显示于 OCC 的图像区域中。
2
[吸取检查摄像机]图像的吸嘴无附着物，也没有发生元件带回时，打开[强制解除带回]对话框，可以
执行强制解除的操作。
发生了元件带回时，请进入步骤 3。
3
如果元件尚未贴片，则进入步骤 4。
如果元件已贴片，则触摸[继续]，可跳过贴片继续生产。
4 [ ] [ ]
对元件进行贴片，解除带回元件错误及元件掉落错误。
5 [ ] [ ]
不进行元件贴片，解除带回元件错误及元件掉落错误。
6 [START]
重新开始自动生产。
4 操作篇
4-6 生产补助
120

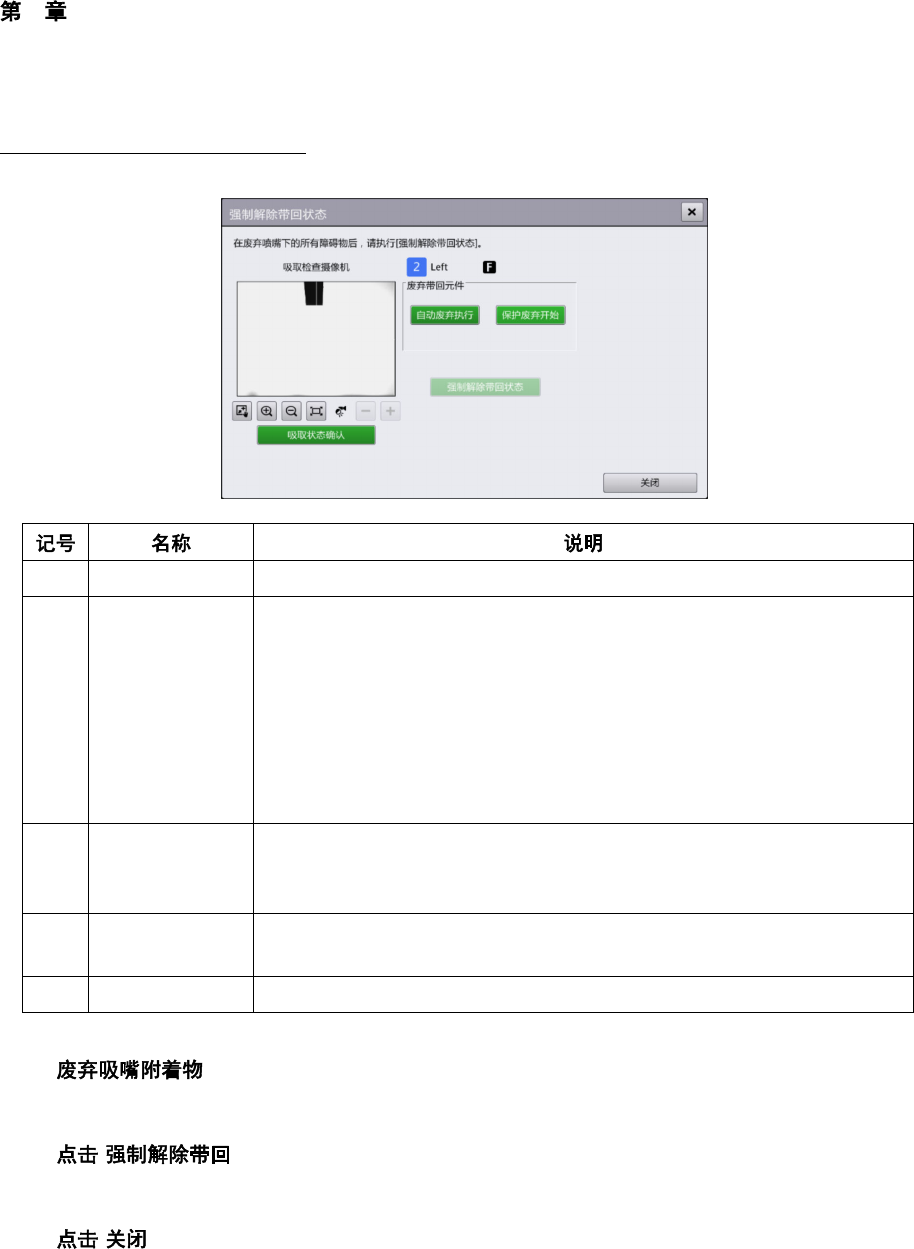

［强制解除带回］对话框的操作
(a)
自动废弃执行 对发生了带回错误的吸嘴执行元件废弃动作后，解除元件吸取状态。
(b)
保护废弃开始 执行保护废弃开始的处理后，显示切换为保护废弃结束。
【保护废弃开始】
是为了手动清扫发生了带回错误的吸嘴。
使左右的一次性更换台车下降，解除安全护罩的锁定，变为可手动开始元
件废弃作业的状态。
【保护废弃结束】
使左右的一次性更换台车上升，锁定安全护罩。对发生了带回错误的吸嘴
执行了元件废弃动作后，解除元件吸取状态。
(c)
强制解除带回 关闭对话框后立即无效。执行自动废弃或者保护废弃，则按钮变为有效。
点击按钮，则在解除了带回错误状态后，测量吸嘴长度。通过测量吸嘴长
度，解除吸嘴前端有附着物的误判断状态。
(d)
吸取状态确认 点击该按钮，则显示发生了带回错误的吸嘴的吸取检查摄像机图像。在确
认吸嘴状态时使用。
(e)
关闭 使强制解除带回结束，关闭对话框。
1
点击[自动废弃执行]或者[保护废弃开始]按钮，解除元件吸取状态。
2 [ ]
解除了带回错误状态后，测量吸嘴长度。
3 [ ]
关闭对话框，继续执行[元件贴片确认］对话框的操作。
4 操作篇
4-6 生产补助
121
4

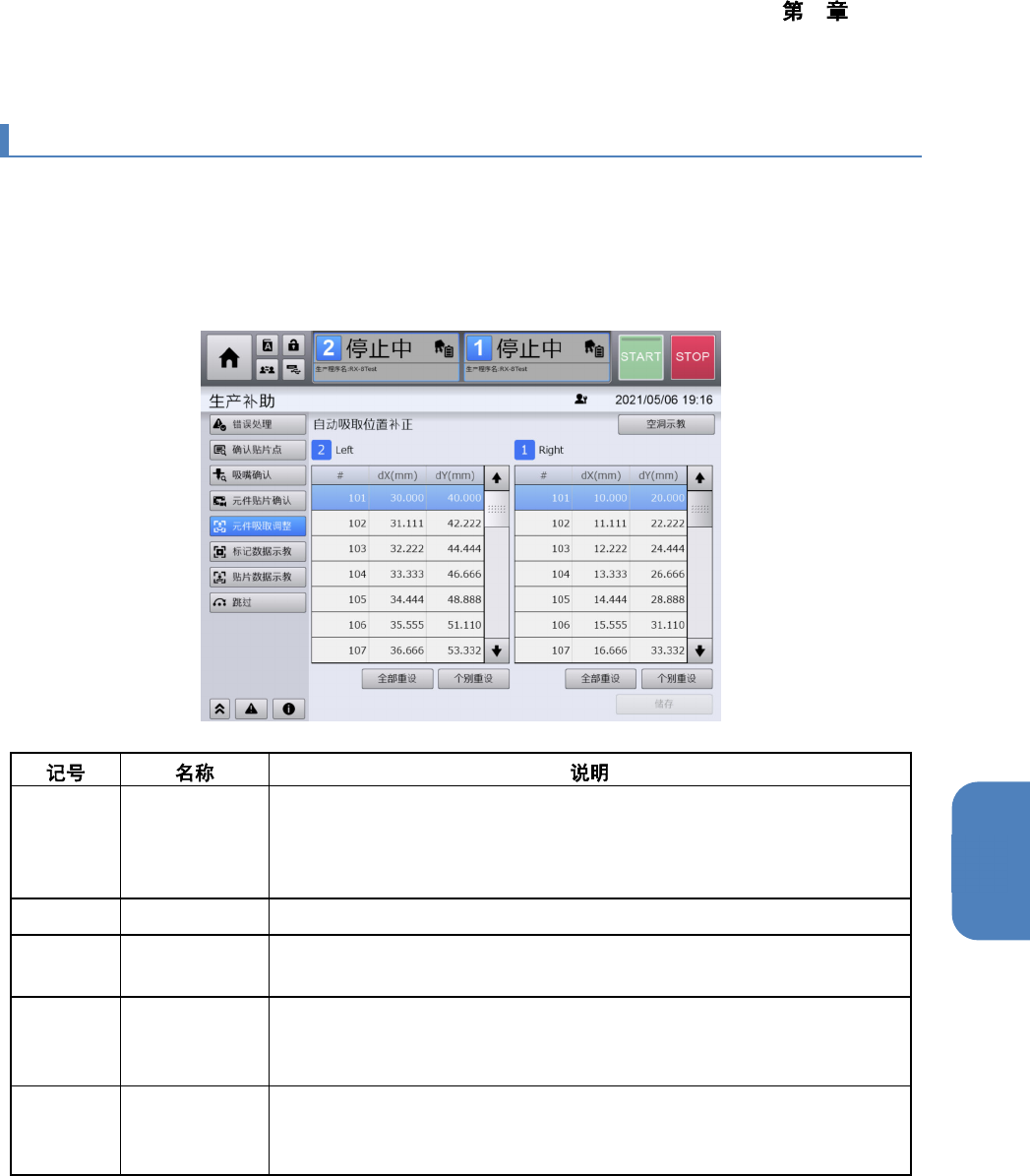

4-6-5. 元件吸取调整
触摸[生产补助]菜单中的[元件吸取调整]，显示[元件吸取调整]画面。
在[元件吸取调整]画面中，可根据生产中吸取元件的确认结果，确认自动吸取位置补正的补正值，该补正值
可自动补正元件的吸取中心位置。
此外，根据生产程序切换等需要，可以供给部为单位重置自动吸取位置补正的补正值，或打开[空洞示教]对
话框，以供给部为单位进行吸取位置的示教。
(a)
补正值一览 列表显示各单元中各带式供料器供给部的自动吸取位置补正值。
•
#
：显示供给位置编号
•
dX (mm)
：显示
X
方向的自动吸取位置的补正值
•
dY (mm)
：显示
Y
方向的自动吸取位置的补正值
(b)
全部重设 将两个单元的补正值列表中的补正值全部重置为 0.000。
(c)
个别重设 将不同单元的补正值列表中选择的供给位置编号之补正值重置为
0.000。
(d)
储存 更新左右单元自动吸取位置补正的值。
在重置的供给位置上，将从下一个生产开始时所示教的吸取中心位置吸
取元件。
(e)
空洞示教 显示[空洞示教]对话框。
可对吸取中心位置进行示教，该位置为自动吸取位置补正前的带式供料
器基准。
