4 操作篇
4-6 生产补助
124

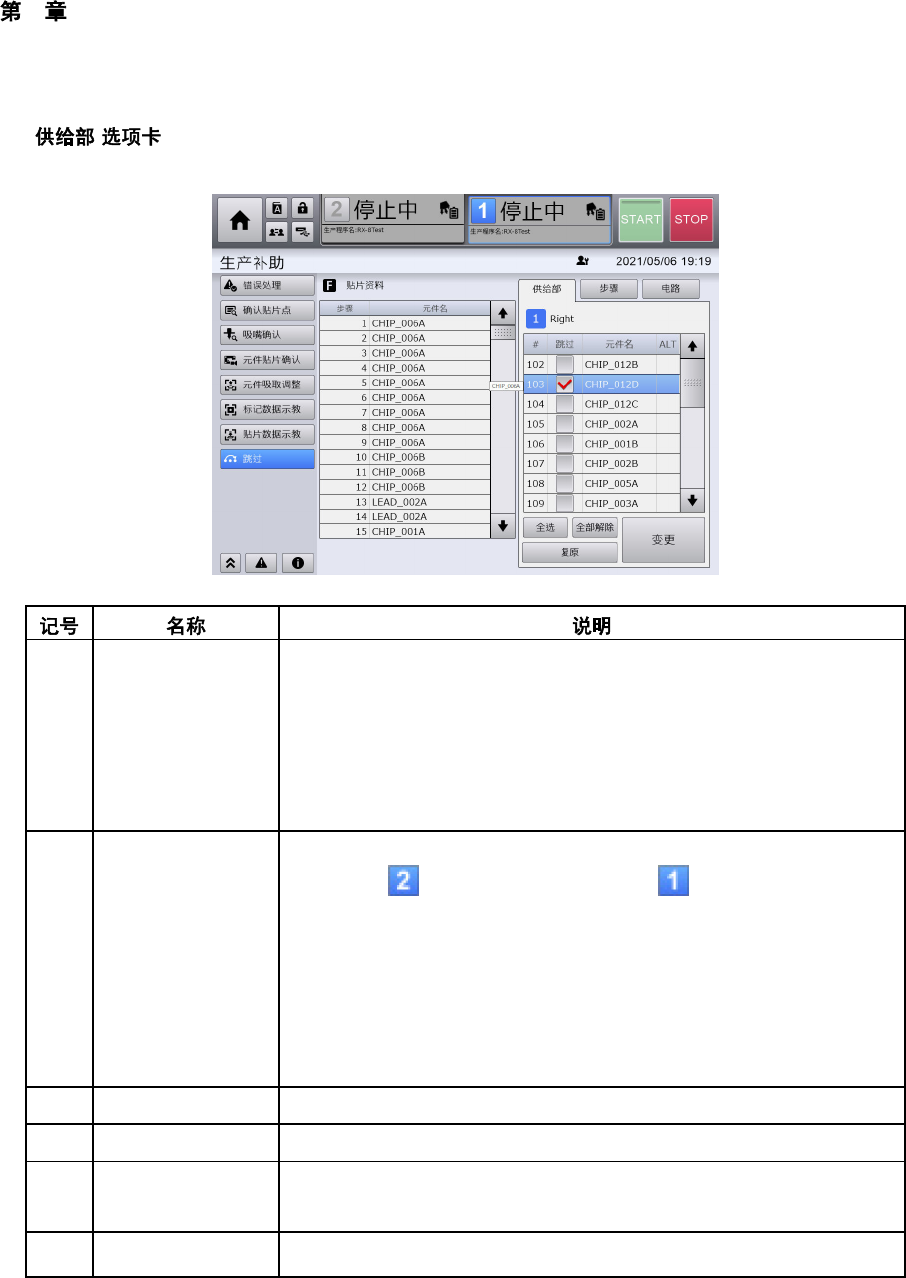

n [ ]
对各个供给位置进行跳过设定（以单元为单位设定）。
(a)
贴片资料列表 以通道为单位列表显示生产时的贴片步骤信息。
•
F/R
：
F
表示前侧通道，
R
表示后侧通道。
※
对只有前侧通道的单通道传送规格装置，仅显示
F
•
步骤：显示步骤编号。
•
元件名：显示所用元件的元件名。
•
跳过状态：供给部跳过、电路跳过、步骤跳过等跳过状态以灰色
（跳过
ON
）和黑色（跳过
OFF
）文字显示。
(b)
供给部跳过列表 触摸[供给部]选项卡后显示在共通面板中选择的单元供给部列表。单
元信息中， [Left]表示单元 2（左侧）， [Right]表示单元 1（右
侧）。
•
#
：显示供给位置编号。仅显示生产程序中注册的供给部。
•
跳过：显示使用对象供给位置编号的贴片步骤的跳过状态。选中
后变为跳过
ON
。
•
元件名：显示所用元件的元件名。
•
ALT
：对有元件供给位置备用设定供给位置的，显示
元件供给位
置备用
源的供给位置编号。
(c)
全选 在共通面板所选择的单元侧，所设定的跳过状态全部变为跳过 ON。
(d)
全部解除 共通面板上选择的单元中设定的跳过状态将全部解除。
(e)
复原 在共通面板上选择的单元中，将更改过设定的跳过状态恢复为更改前
的状态。
(
f
)
变更 更改为设定的跳过指定。
4 操作篇
4-6 生产补助
125
4

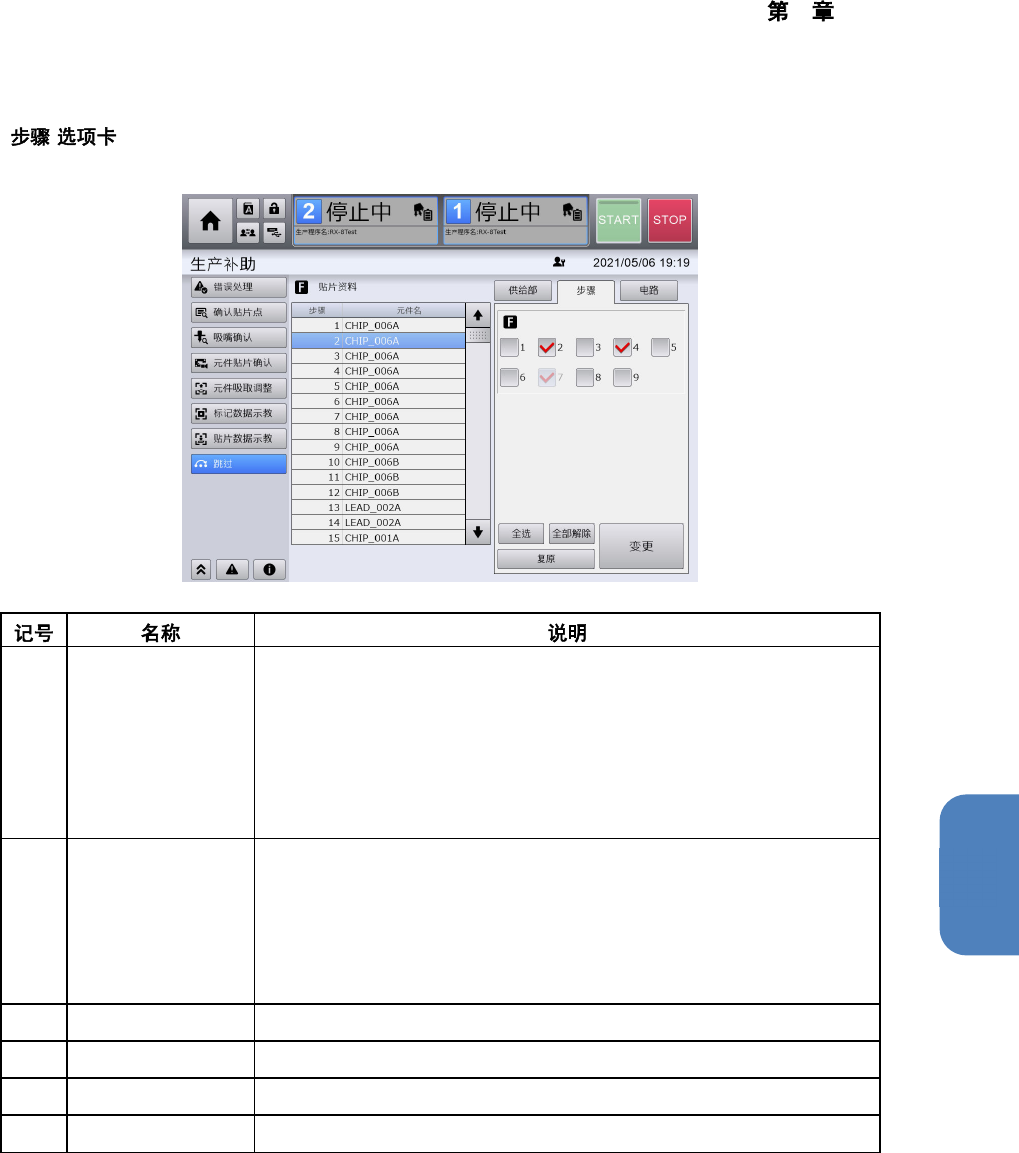

n [ ]
对各个贴片步骤设定跳过条件（装置整体设定）。
(a)
贴片资料列表 以通道为单位列表显示生产时的贴片步骤信息。
•
F/R
：
F
表示前侧通道，
R
表示后侧通道。
※对只有前侧通道的单通道传送规格装置，仅显示
F
•
步骤：显示步骤编号。
•
元件名：显示所用元件的元件名。
•
跳过状态：供给部跳过、电路跳过、步骤跳过等跳过状态以灰色
（跳过
ON
）和黑色（跳过
OFF
）文字显示。
(b)
步骤跳过列表 在跳过选项卡中触摸[步骤]后显示。
•
F/R
：
F
表示前侧通道，
R
表示后侧通道。
※对仅前侧通道的单一传送规格装置，仅显示
F
•
跳过状态：显示跳过状态。选中后变为跳过
ON
。
•
步骤编号：以步骤编号
1
～
9
显示（步骤编号
7
为始终选中，不
可更改）。
(c)
全选 装置整体所设定的跳过状态，全部变为跳过 ON。
(d)
全部解除 将对整体装置设定的跳过状态，全部解除。
(e)
复原 将对整体装置设定的变更跳过状态，复原为变更前状态。
(
f
)
变更 更改为设定的跳过指定。
4 操作篇
4-6 生产补助
126

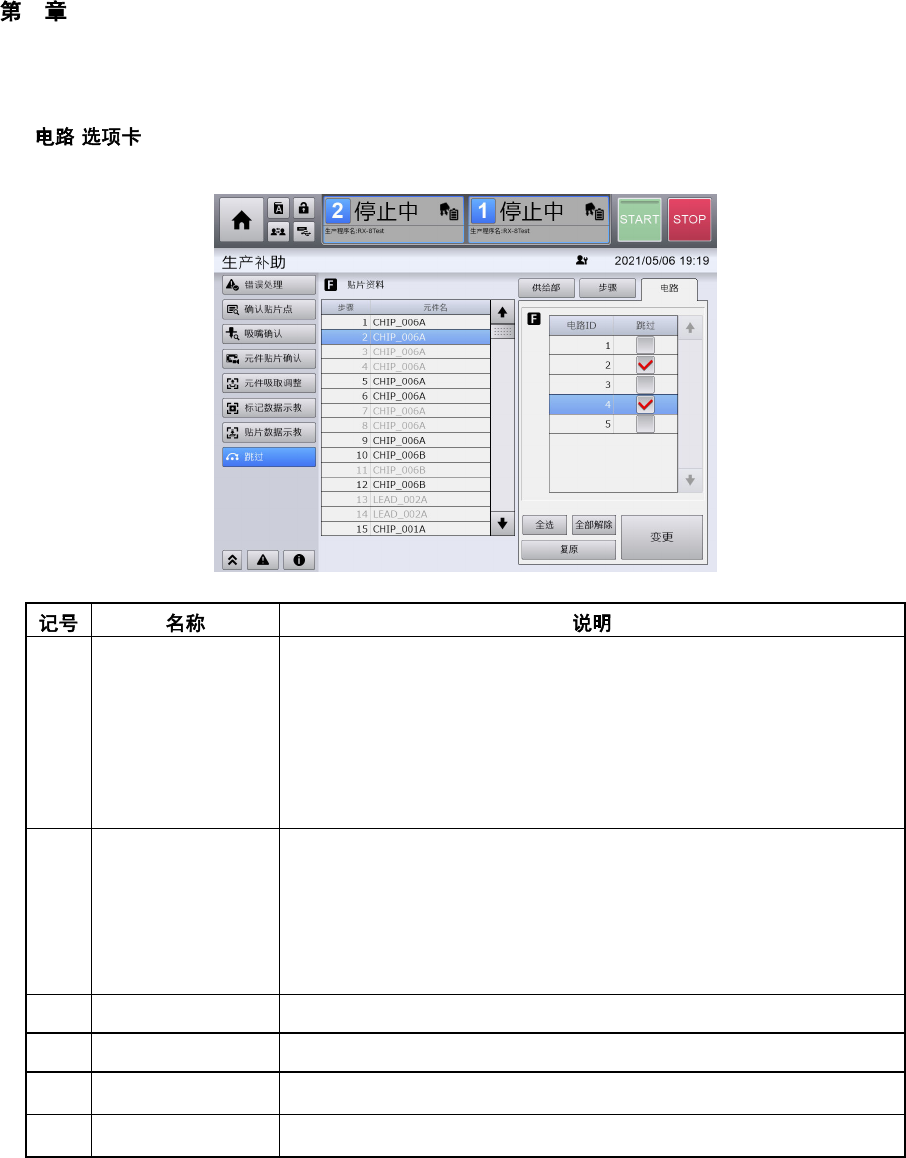

n [ ]
对各个电路进行跳过设定（装置整体设定）。
(a)
贴片资料列表 以通道为单位列表显示生产时的贴片步骤信息。
•
F/R
：
F
表示前侧通道，
R
表示后侧通道。
※
对只有前侧通道的单通道传送规格装置，仅显示
F
•
步骤：显示步骤编号。
•
元件名：显示所用元件的元件名。
•
跳过状态：供给部跳过、电路跳过、步骤跳过等跳过状态以灰色
（跳过
ON
）和黑色（跳过
OFF
）文字显示。
(b)
电路跳过列表 触摸电路选项卡即显示。
•
F/R
：
F
表示前侧通道，
R
表示后侧通道。
※对仅前侧通道的单一传送规格装置，仅显示
F
•
电路
ID
：显示电路
ID
（最多
1,200
个）。显示生产程序中注册
的所有电路
ID
。
•
跳过：显示跳过状态。选中后变为跳过
ON
。
(c)
全选 装置整体所设定的跳过状态，全部变为跳过 ON。
(d)
全部解除 将对整体装置设定的跳过状态，全部解除。
(e)
复原 将对整体装置设定的变更跳过状态，复原为变更前状态。
(f)
变更 更改为设定的跳过指定。
