4 操作篇 4-1 系统的操作 2 4-1. 系统的操作 4-1-1. 接通电源前的注意事项 n • 关于电源电缆 本机电源使用三相 AC200 V ±10% (50 Hz/60 Hz) 。 额定视在功率约 2 . 1kVA （ RX-8 ）。 电源电缆请务必使用线 芯截面积为 3.5 mm 2 × 4 芯 (AWG 12) 以上的电缆。 • 关于防干扰对策 本机控制系 统采用微机控制 方式 。必须采取 万全措施防止干 扰混 入电源或发…
4
第4章 操作篇
4-1.
系统的操作 2
4-2.
操作画面构成 6
4-3.
生产 20
4-4.
元件交换 75
4-5.
安排 81
4-6.
生产补助 95
4-7.
警报 130
4-8.
记录 134
4-9.
手动控制 153
4-10.
文件管理 183
4-11.
编辑生产程序 200
4-12.
编辑数据库 248
4-13.
元件生成向导 268
4-14.
数据制作步骤 301
4-15.
示教 340
4-16.
校准 397
4-17.
机器设置 415
4-18.
IFS-NX 的使用（选项） 483
4-19.
一次性更换台车(RF) 522
4-20.
外部输出功能的使用（选项） 523
4 操作篇
4-1 系统的操作
2
4-1. 系统的操作
4-1-1. 接通电源前的注意事项
n
• 关于电源电缆
本机电源使用三相 AC200 V ±10% (50 Hz/60 Hz)。
额定视在功率约 2.1kVA（RX-8）。
电源电缆请务必使用线芯截面积为 3.5 mm
2
× 4 芯 (AWG 12) 以上的电缆。
• 关于防干扰对策
本机控制系统采用微机控制方式。必须采取万全措施防止干扰混入电源或发生电源脉动等。安装本机前，
请充分调查工厂内的电源环境。
• 干扰混入或发生电源脉动时的应对方法
- 改变供电线路。
- 使用 AVR（恒压电源）。
- 在电源线与本体之间插入干扰滤波器。
n
本机的供给气压为 0.49MPa (490 kPa) 以上。
工厂一次气压请使用通过压缩空气净化装置供给的 0.49MPa ～ 0.70MPa (490 kPa～700 kPa)的干燥气
体。如果气压降到 0.4MPa (400 kPa)以下，即使接通电源，触屏画面上也会显示错误消息，机器处于停
止状态。
有关气压确认方法的详情，请参阅「4-1-2 接通电源时的步骤」。
n
本机使用了真空用机器，请务必通过压缩空气净化装置供给压缩空气。
机械阀门全部切换到吹气侧（机械阀门的轴全部降下，真空电磁阀关闭状态）时，确认真空压力计显示
为 -86.0kPa 以下。
如果真空压力太低，会使吸取保持力降低，可能导致生产中发生元件掉落。
4 操作篇
4-1 系统的操作
3
4

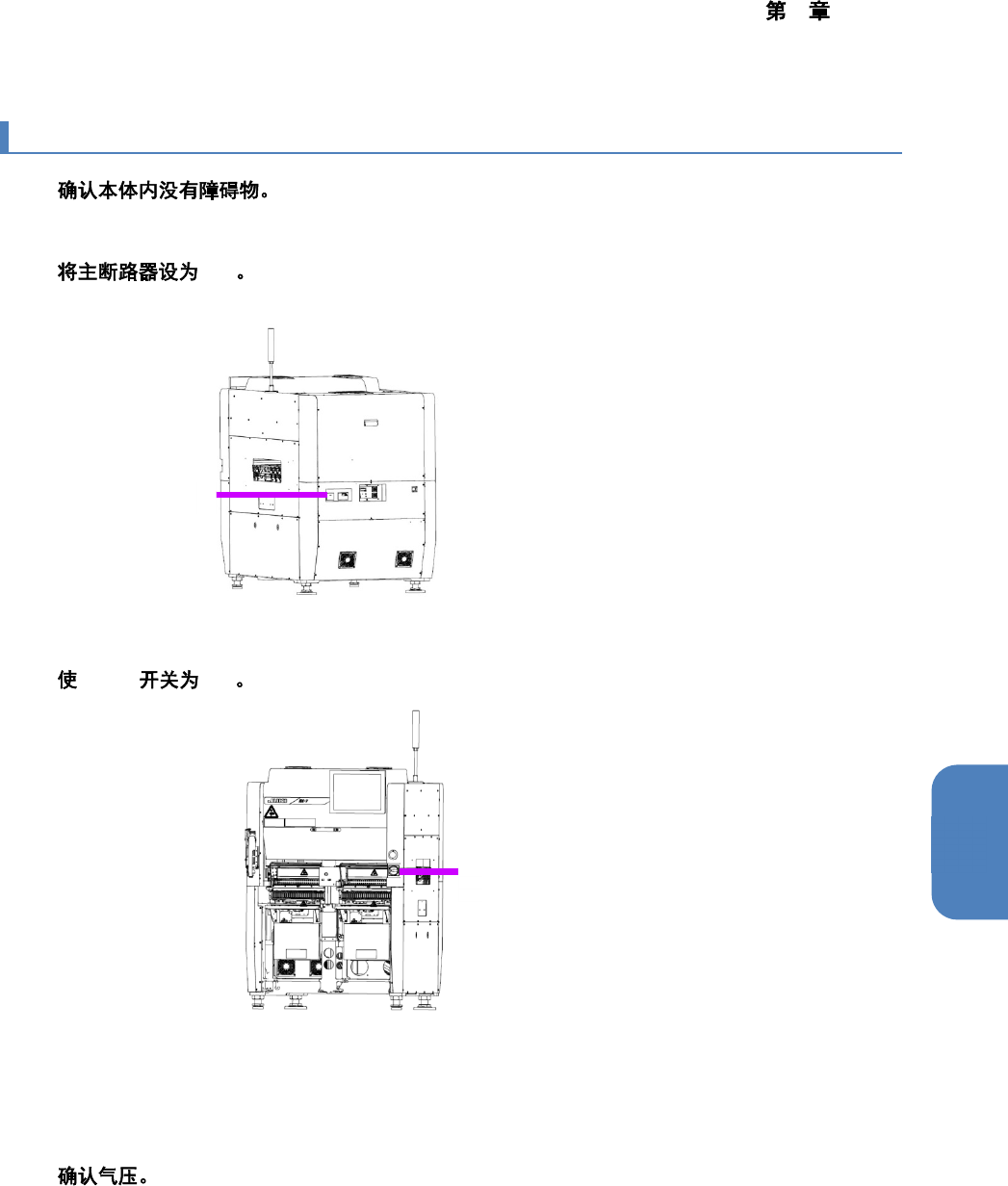

4-1-2. 接通电源时的步骤
1
请确认是否存在妨碍各轴移动的障碍物。
2
ON
(a) 主断路器
3 MAIN ON
c) MAIN 开关
本机启动，屏幕上显示[生产]画面。
4
确认 [主菜单] 画面 空气压力（Air Pressure）显示在 0.49MPa (490 kPa) 以上。
a
C
