4 操作篇 4-9 手动控制 179 4 4-9-5. 摄像机控制 在顶部菜单中按照 [ 手动控制 ] - [ 摄像机控制 ] 的顺序触摸后，将显 示 [ 摄像机控制 ] 画面。 [ 摄像机控制 ] 画面仅在 用户级别为 [MAINTENANCE （维护） ] 时才会 显示。 触摸共通面板选择对象单元，画面左 上方将显示选择的单元。 n [OCC] n [ ( )]
4 操作篇
4-9 手动控制
178
基板停止位置示教操作
如果生产中的基板停止位置与目标位置存在较大偏差，要使用生产对象基板进行示教，使基板的停止位置
停止在正确的目标位置。
1 [ ] [ ]
如果不行生产程序的切换，则无法使用专用的治具基板进行进行调整。
Ÿ
使用的生产程序中，
BOC/
领域标记的信息必须至少要定义
1
个点。
2 [ ] [ ]
显示[基板停止位置调整]对话框。
3 [ ]
[F]
4
5 [ ]
反复进行基板的传送动作与 BOC/领域标记的识别，自动示教基板实际停止位置与目标停止位置的偏
差值。
调整处理正常完成后，将该数据作为以后基板停止位置的补正值覆盖保存到机器数据。
6
7 3 6
8 [ ]
返回到[传送控制]画面。
Tips
Ÿ
通过本操作的基板停止位置调整结果，即使生产程序变更为了其他程序，也会直接继承。如果
因为生产程序的切换，再次发生基板停止位置的偏差，请重新实施调整。
4 操作篇
4-9 手动控制
179
4
4-9-5. 摄像机控制
在顶部菜单中按照[手动控制] - [摄像机控制]的顺序触摸后，将显示[摄像机控制]画面。
[摄像机控制]画面仅在用户级别为[MAINTENANCE（维护）]时才会显示。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。

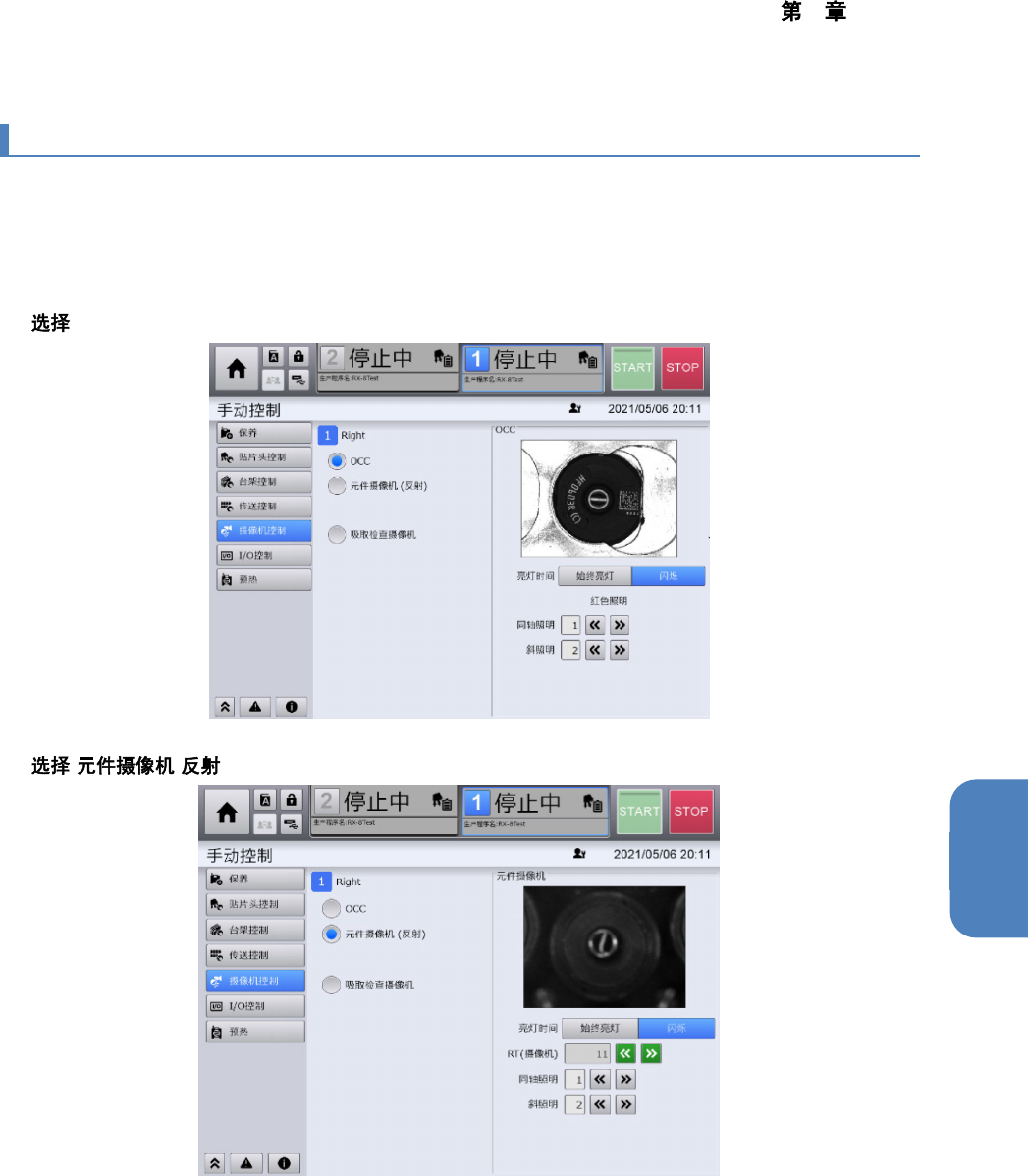

n [OCC]
n
[ ( )]
4 操作篇
4-9 手动控制
180
n [ ]
(a)
摄像机选择区域 显示选中单元中安装的摄像机，触摸可选择摄像机。
(b)
摄像机图像显示
区域
显示摄像机选择区域中选择的摄像机图像。
(c)
摄像机操作 操作摄像机图像的显示内容。
关于摄像机操作的详情，请参阅「4-3-5 视图」
(d)
亮灯时间 照明的亮灯时间选择[始终亮灯]（一直亮灯）。
(e)
照明层级
用 / 调整各摄像机的照明层级。
(f)
RT(摄像机)
触摸 / 选择摄像机中显示的 RT 轴的吸嘴号。
照明操作
1 [ ] - [ ]
2 [OCC] [ ( )] [ ]
显示选择的摄像机的图像，亮灯时间，照明层级的调整按钮。
3
4 /
用调整后的亮度拍摄得到的结果将显示于摄像机画面显示区域中。
Tips
Ÿ OCC
、元件摄像机普通情况下的照明层级范围为
0
～
4
（
0
为关灯）。吸取检查摄像机的常亮照
明层级的范围为
0
～
1
（
0
为关灯）。
