4 操作篇
4-6 生产补助
100
n [ ]
显示当前正在生产的生产程序的基板示意图。
(a)
贴片 ID 搜索文本框/
贴片 ID 搜索按钮
（ ）
以贴片 ID 为关键字，从选择的步骤中搜索数据（部分搜索
*
）。存
在匹配数据时，将把基板示意图对应的步骤位置变为选择状态。
*
可以只使用贴片 ID 的一部分搜索。
(b)
基板示意图 显示对象通道上正在生产的基板示意图。针对显示的基板，利用左
下方显示的操作按钮，可进行拖动模式的切换（ ），放大
（ ），缩小（ ）等操作。
关于操作的详情，请参阅「4-3-5 视图」
(c)
贴片数据信息 显示与基板示意图中选择的步骤相关的贴片数据的基本信息。
•
步骤：显示贴片步骤编号。
•
供给位置：显示元件的供给位置编号。
•
吸嘴号：显示进行元件吸取的贴片头中的吸嘴号。
•
元件名：显示元件的元件名。
•
贴片
ID
：显示元件的贴片
ID
。
(d)
未贴片／贴片完成
／同一供应位置
／同一吸嘴
切换基板示意图上高亮显示的步骤条件。
(e)
摄像机移动 将摄像机移动到贴片数据列表中选择的步骤贴片位置，显示图像。
关于摄像机显示，参见下述的[摄像机操作]对话框。
(f)
停止前步骤位置 选择本机停止前最后操作的步骤。
(g)
表示明细 显示[贴片数据/元件资料明细]对话框，显示基板示意图中选择的步
骤详细数据。
关于[贴片数据/元件资料明细]对话框的详情，请参阅下述的「贴片
数据／元件数据详情对话框」
4 操作篇
4-6 生产补助
101
4
n [ ]

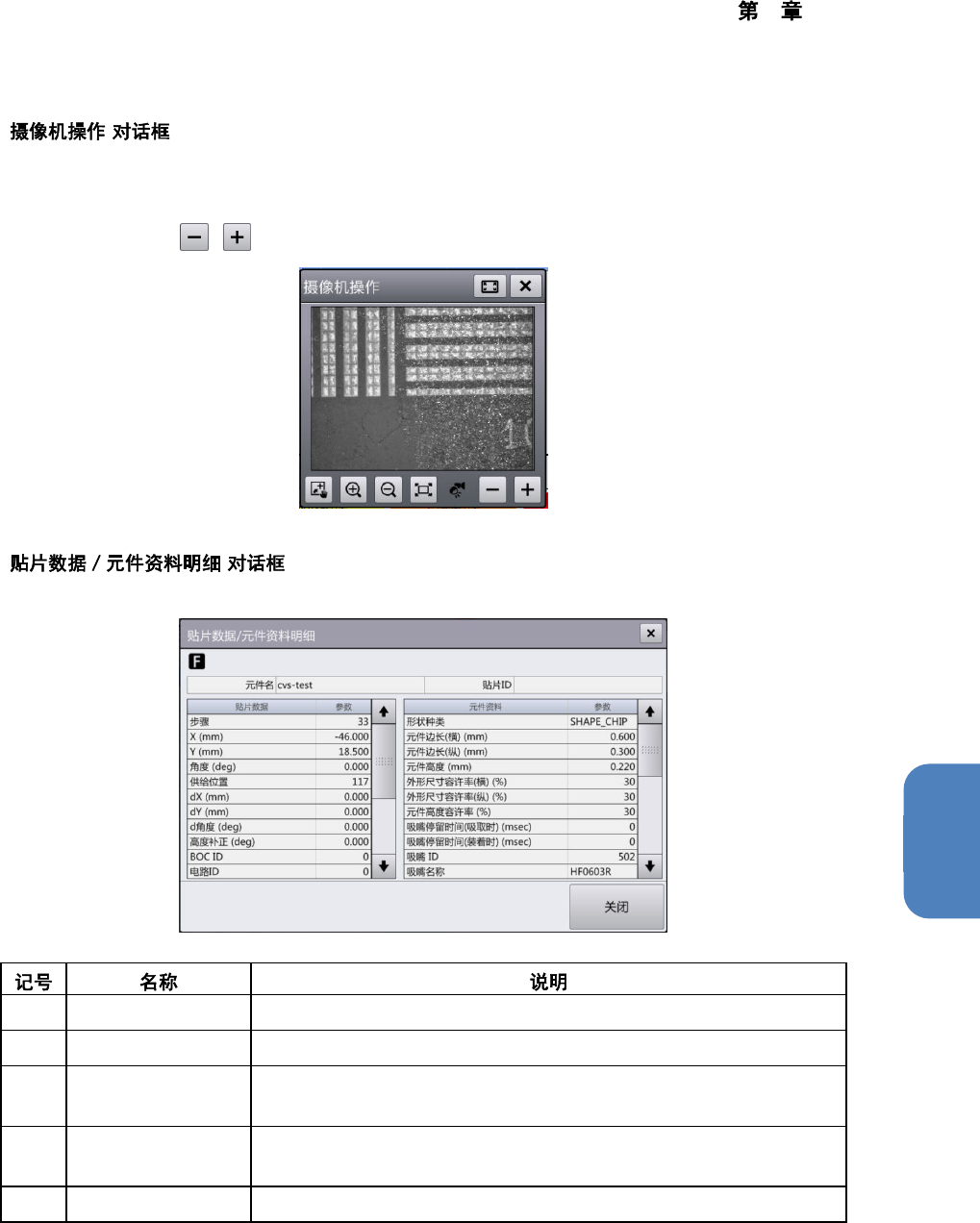

触摸[贴片点确认]画面中的[摄像机移动]，显示[摄像机操作]对话框。
关于操作按钮的详情，请参阅「4-3-5 视图」的「显示生产中的摄像机图像」。
照明按钮中，可触摸 / 更改照明的亮度。
n [ ]
触摸[贴片点确认]画面中的[表示明细]，显示[贴片数据/元件资料明细]对话框。
(a)
元件名 显示选中步骤的元件名。
(b)
贴片 ID 显示选中步骤的贴片 ID。
(c)
贴片数据明细列表 列表显示选中步骤的贴片数据的详细信息。 列表详情请参阅下述表
格（贴片数据明细列表）。
(d)
元件资料明细列表
列表显示选中步骤的元件数据详细信息。列表详情请参阅下述表格
（元件数据明细列表）。
(e)
关闭 关闭对话框，显示[贴片点确认]画面。
4 操作篇
4-6 生产补助
102
[贴片数据/元件资料明细]对话框的贴片数据明细列表中显示的项目如下所示。
步骤 显示贴片步骤编号。
X (mm) / Y (mm)
显示贴片元件的位置（X 坐标，Y 坐标）。
角度 (deg) 显示贴片元件的角度。
dX (mm) / dY (mm)
显示贴片元件的位置（X 坐标，Y 坐标）补正值。
d 角度 (deg) 显示贴片元件的角度补正值。
供给位置 显示供给元件的供给部的位置。
高度补正 (deg) 显示元件的贴片高度相对于标准高度的偏移。
BOC ID
显示用于贴片位置补正的标记的 BOC/领域标记 ID。
电路 ID 显示步骤所属电路的电路 ID。
坏板标记 ID 显示步骤所参照的坏板标记之坏板标记 ID。
跳过号码 显示指定步骤跳过时的跳过编号。
0 表示无条件贴片，7 表示无条件跳过。
路径 # 吸取相位和贴片相位的一系列动作称为路径，显示表示其顺序的路径编号。
供给顺序 显示在路径的吸取相位中元件吸取的顺序。
贴片顺序 显示在路径的贴片相位中元件贴片的顺序。
吸嘴号 显示进行元件吸取的贴片头中的吸嘴号。
Recovery Flag GRP
Recovery Flag，显示结束贴片步骤分组编号。
