4 操作篇 4-6 生产补助 123 4 4-6-8. 跳过 触摸 [ 生产补助 ] 菜单的 [ 跳过 ] ，显示 [ 跳过 ] 画面。 在 [ 跳过 ] 画面中，可确认生 产时的跳过设定状态，更改 生产停止时的跳过设定。 触摸画面右上方的选项 卡，可切换显示单元内供给 部相关的信息，选中通道单位的 步骤跳过，电路跳过相 关的信息。 Tips Ÿ 供给部跳过的操作在单 元 1 ／单元 2 上分别进行，因此 将共通面板上的对象单元按钮设为…
4 操作篇
4-6 生产补助
122
1

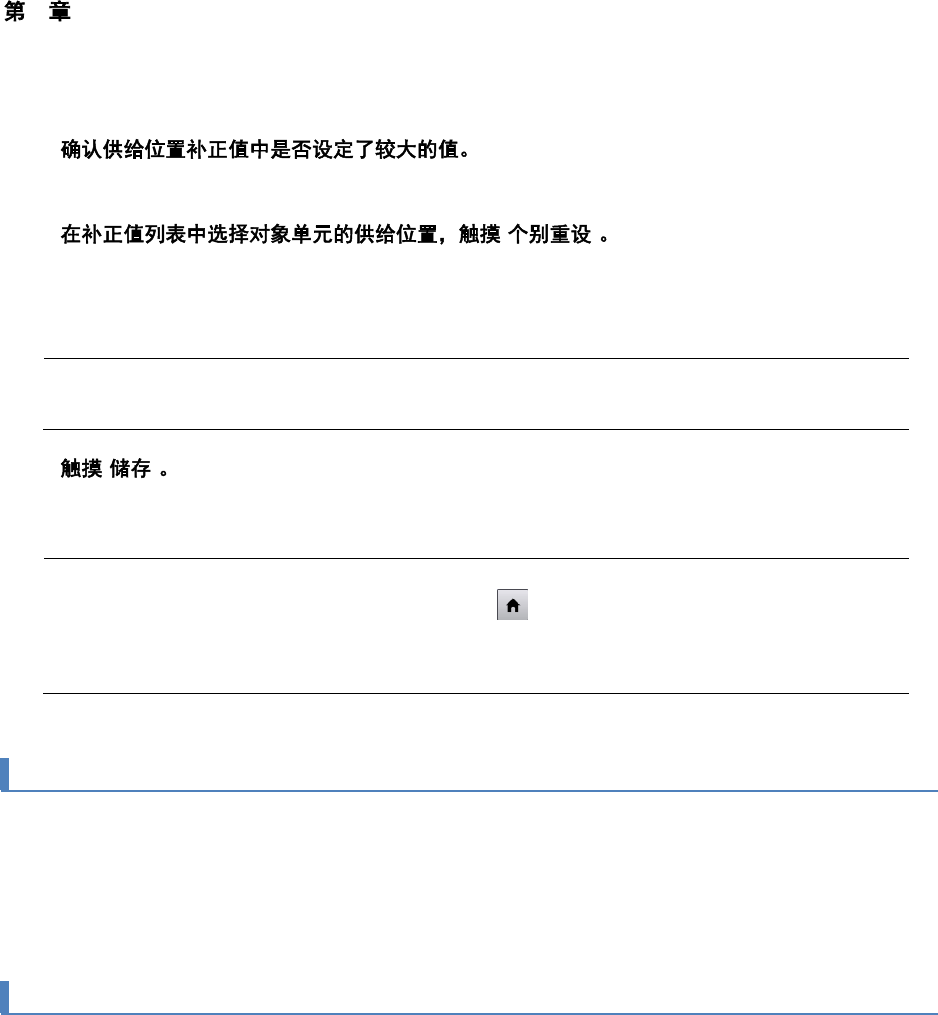

如果设定了较大的值，可能无法正确示教吸取中心位置，导致吸取错误，芯片站立错误。
2 [ ]
切换生产程序或更换元件后，需要重置吸取位置。
重置所有的补正值时，触摸[全部重设]。
Tips
Ÿ
更换了一次性更换台车时，也将重置所有的补正值。
3 [ ]
重置信息将反映到正在生产的数据中。
Tips
Ÿ
如果在作业过程中触摸其他子菜单按钮，或触摸
，将显示取消确认消息，可取消作业。
Ÿ
更换带式供料器本体或更换为不同的卷轴时，可触摸
[
空洞示教
]
进行调整。有关详情，请参阅
「
4-15-2
调整吸取位置」的「空洞示教」。
4-6-6. 标记数据示教
触摸[生产补助]菜单中的[标记数据示教]，显示[标记数据示教]画面。
[标记数据示教]在用户级别为[SUPERVISIOR（管理员）]或[MAINTENANCE（维护）]时，才会显示。
有关[标记数据示教]的详情，请参阅「4-15-3 标记数据示教」。
4-6-7. 贴片数据示教
触摸[生产补助]菜单中的[贴片数据示教]，显示[贴片数据示教]画面。
[贴片数据示教]画面在用户级别为[SUPERVISIOR（管理员）]或[MAINTENANCE（维护）]时，才会显示。
关于[贴片数据示教]菜单的详情，请参阅「4-15-4 贴片数据示教」。
4 操作篇
4-6 生产补助
123
4
4-6-8. 跳过
触摸[生产补助]菜单的[跳过]，显示[跳过]画面。
在[跳过]画面中，可确认生产时的跳过设定状态，更改生产停止时的跳过设定。
触摸画面右上方的选项卡，可切换显示单元内供给部相关的信息，选中通道单位的步骤跳过，电路跳过相
关的信息。
Tips
Ÿ
供给部跳过的操作在单元
1
／单元
2
上分别进行，因此将共通面板上的对象单元按钮设为选择
状态。
Ÿ
步骤跳过，电路跳过是针对本机整体的操作，因此共通面板上的单元
1
／单元
2
都为选择状态。
Ÿ
供给部跳过条件，是在供料器发生问题时及元件在库用尽等时，即使在生产途中也可以将跳过
设为
ON
，从而不从对象供料器吸取。但相反在生产途中不能将跳过由
ON
变更为
OFF
。
Ÿ
一旦通过跳过设定将供料器除外，再次安装在装置上继续生产时，请在
[
停止模式
]
设定为
[
循环
停止
]
的状态下，保持之前的跳过设定状态继续生产直至生产动作自动停止，然后在装置内无生
产过程中的状态下变更跳过条件。
Ÿ
在生产过程中报警停止等情况下，如果贴片头上已经有吸取中的元件，对该供给位置的跳过设
置为
ON
时，该正在吸取的元件将不被贴片而被废弃。要对先吸取的元件进行贴片时，请在
[
生
产
]
菜单的
[
生产状况
]
画面的
[
停止模式
]
设定为
[1
路径停止
]
的状态下，继续生产直至该路径的
元件贴片全部完成，之后再变更供给部的跳过设定。
4 操作篇
4-6 生产补助
124
n [ ]
对各个供给位置进行跳过设定（以单元为单位设定）。
(a)
贴片资料列表 以通道为单位列表显示生产时的贴片步骤信息。
•
F/R
：
F
表示前侧通道，
R
表示后侧通道。
※
对只有前侧通道的单通道传送规格装置，仅显示
F
•
步骤：显示步骤编号。
•
元件名：显示所用元件的元件名。
•
跳过状态：供给部跳过、电路跳过、步骤跳过等跳过状态以灰色
（跳过
ON
）和黑色（跳过
OFF
）文字显示。
(b)
供给部跳过列表 触摸[供给部]选项卡后显示在共通面板中选择的单元供给部列表。单
元信息中， [Left]表示单元 2（左侧）， [Right]表示单元 1（右
侧）。
•
#
：显示供给位置编号。仅显示生产程序中注册的供给部。
•
跳过：显示使用对象供给位置编号的贴片步骤的跳过状态。选中
后变为跳过
ON
。
•
元件名：显示所用元件的元件名。
•
ALT
：对有元件供给位置备用设定供给位置的，显示
元件供给位
置备用
源的供给位置编号。
(c)
全选 在共通面板所选择的单元侧，所设定的跳过状态全部变为跳过 ON。
(d)
全部解除 共通面板上选择的单元中设定的跳过状态将全部解除。
(e)
复原 在共通面板上选择的单元中，将更改过设定的跳过状态恢复为更改前
的状态。
(
f
)
变更 更改为设定的跳过指定。
