4 操作篇
4-18IFS-NX 的使用（选项）
514
(8) 在[基板二次元条形码识别参数设定] 对话框中，调整基板代码的识别参数。按[照明设定自动取得] 按
钮，识别参数即可自动调整。在本画面中识别基板代码后，将制作学习数据，注册到生产程序中。
Ÿ
进行生产时，要在本画面中事先制作学习数据。
(9) 选择[基本设定] 选项卡，从[DataMatrix] / [QR Code] / [Micro QR]中选择需识别的二维码种类。（如果
是新建的数据，由于是未选择状态，需要进行选择。）
(10) 按照 OCC 摄像机监视图像中显示出的二维码与基板面的亮度差别，调整画面左上部的参数。从[比基
板亮] / [比基板暗] 中选择。
(11) 按[照明设定自动取得] 按钮，进行识别参数的自动调整。调整识别调整参数调整过程中，画面左上部
会显示 OCC 摄像机的监视器图像的参数调整状态。由于照明调整自动调整会花费时间，若要在中途
中止时，可按 [STOP] 按钮中止。照明调整自动调整完成后，画面会显示照明调整结果，在调整结果
的照明条件下显示监视器画像。
(12) 选择[照明设定] 选项卡、及[识别设定] 选项卡后，可对各种 [照明层级] 、 [对比度]、[亮度]、[识别方
法]、[2 值化阈值] 的数据进行确认及编辑。
(13) 按[识别执行] 按钮，进行二维码学习数据的制作及识别。学习数据制作后，标记识别学习状态的显示
将从未学习变为学习完。按[识别执行] 按钮识别结果已进行正确识别后，[识别执行] 按钮的下部会显
示 “OK”，识别字符串中会显示识别出的二维码字符串。如果识别失败，[识别执行] 按钮的下部将显示
“NG”。
(14) 在[基板 2 次元条形码识别条件设定] 对话框中进行了参数调整及使用识别执行进行学习数据的制作后，
操作[保存并结束] 按钮，会更新编辑过的基板代码及基板代码类型相关识别参数，重新显示[基板条形
码示教] 对话框。
(15) 接下来，触摸[基板条形码示教] 对话框的 [识别测试] 按钮，即显示[基板条形码识别测试] 对话框。[基
板条形码识别测试] 对话框与 [BOC 领域标记识别测试] 对话框同样，可进行窗口尺寸、窗口补正值的
参数调整，以及对多个基板代码进行连续识别，确认各电路的基板代码均被正确识别。
4 操作篇
4-18IFS-NX 的使用（选项）
515
4
(16) 在[基板条形码识别测试] 对话框中，按下 [识别执行] 按钮，将使用当前的识别参数条件进行基板代码
的识别。基板代码的识别结果在列表的识别结果栏显示“OK”（识别成功时）或“NG”（识别失败
时）。识别成功时，在基板代码读取结果中，会显示识别的二维码字符串。可编辑列表的照明层级、
以及 2 值化阈值（仅在识别方法为 2 值化识别时显示）的值。
(17) 对多个电路的电路代码连续识别时，按[连续识别] 按钮，即显示[基板条形码连续识别] 对话框。（要
将二维码进行电路展开时，要事先在 [编辑生产程序] – [优化] 画面中，进行生产程序优化，实施二维
码的电路展开。）
(18) 在[基板条形码连续识别] 对话框中触摸 [开始连续识别] 按钮，即对已注册的全部位置的二维码进行连
续识别。二维码的识别结果在列表的识别结果栏中显示“OK”（识别成功时）或“NG”（识别失败
时）。识别成功时，基板代码的读取结果中会显示识别的二维码字符串。
(19) 触摸[关闭表格] 按钮，返回显示 [基板条形码识别测试] 对话框。
(20) 操作[基板条形码识别测试] 对话框的 [保存并结束] 按钮，即对编辑过的基板代码及基板代码类型相关
的识别参数进行更新，重新显示[基板条形码示教] 对话框。
(21) 操作[基板条形码示教] 对话框的 [保存并结束] 按钮，将对编辑过的基板代码位置信息进行更新，返回
显示[基板条形码] 画面。
(22) 基板代码数据的示教操作完成后，要在[编辑生产程序] – [优化] 画面中实施优化。[电路展开] 指定为
[展开] 的基准电路的电路代码位置信息将在各电路上被展开。
(23) 优化处理正常完成后，触摸[覆盖保存] 按钮保存编辑中的生产程序。
4 操作篇
4-18IFS-NX 的使用（选项）
516
◆

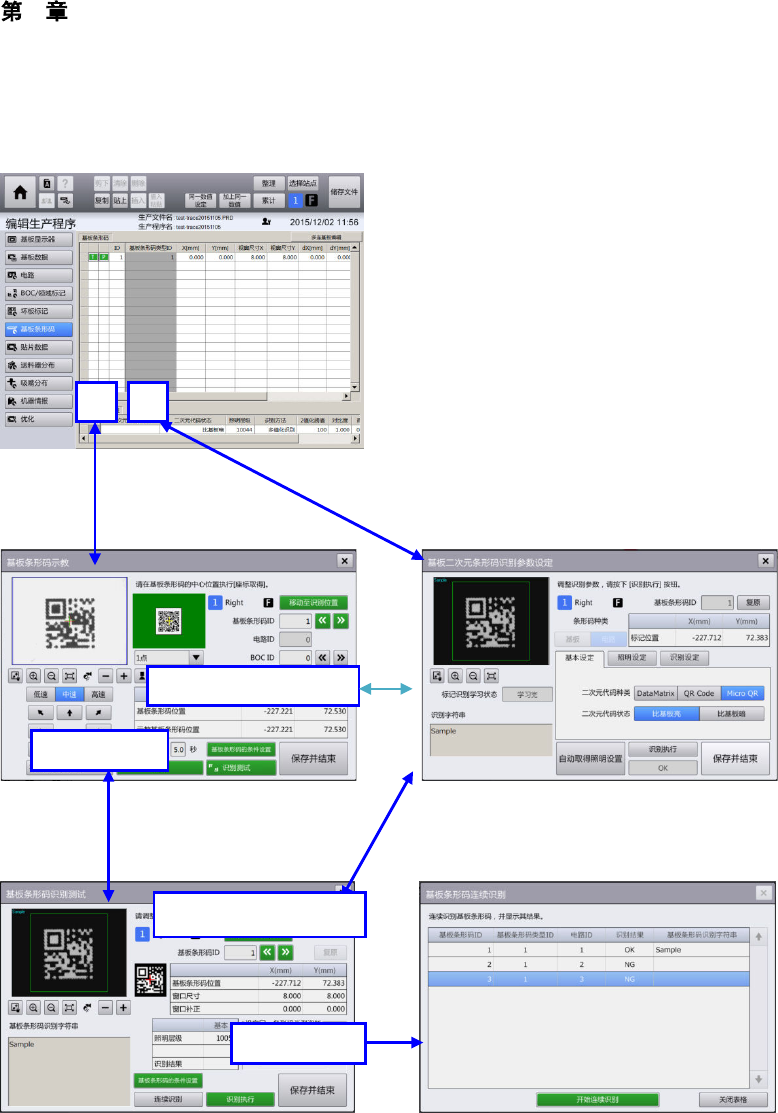

从
[
基板条形码
]
画面调出的示教画面的关系
[基板条形码] 画面
[基板条形码示教] 对话框 [基板 2 次元条形码识别条件设定] 对话框
[基板条形码识别测试] 对话框 [基板条形码连续识别] 对话框
连续识别
设定基板代码条件
识别测试
P
T
设定
基
板
代码
条件
