4 操作篇
4-3 生产
28

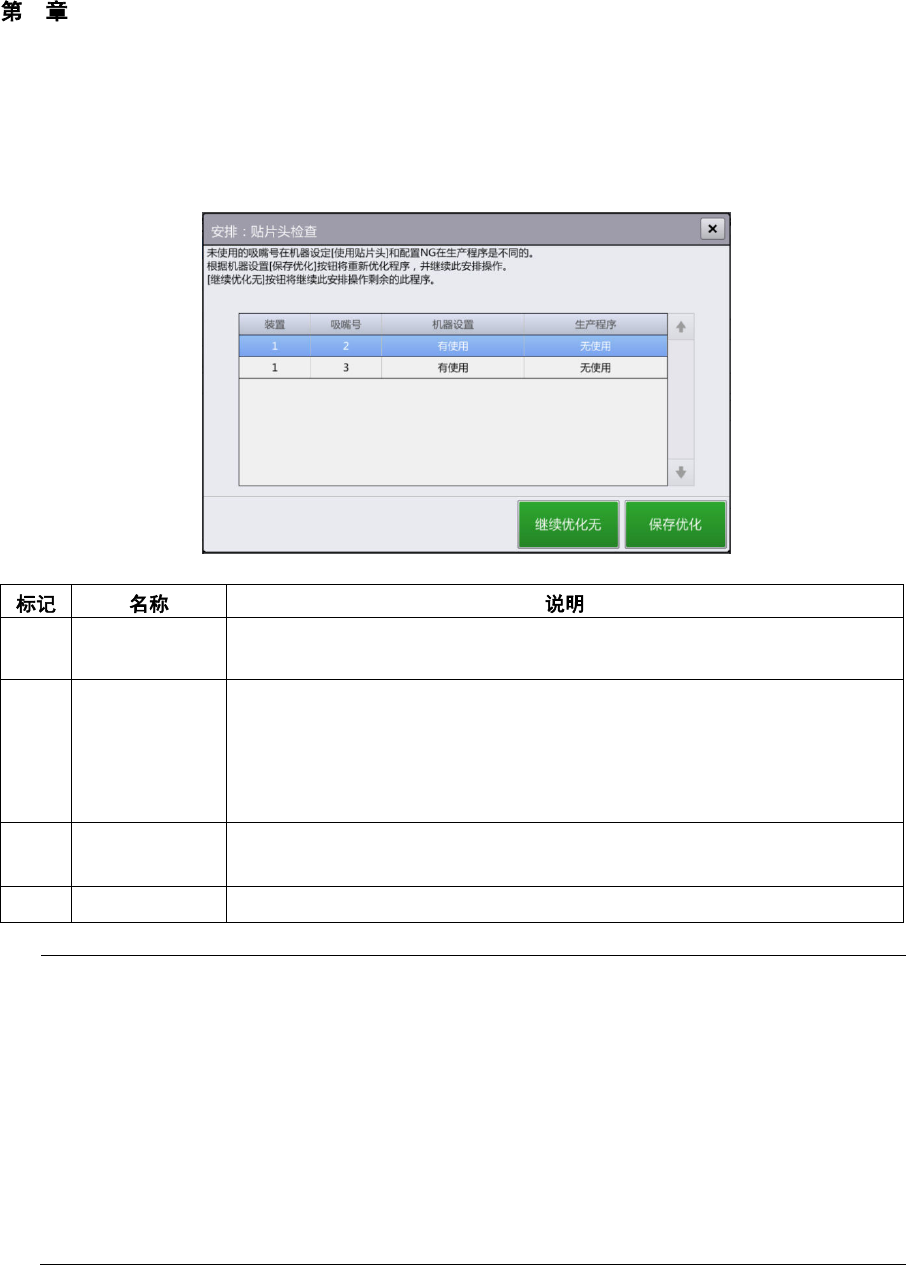

另一方面，在生产程序中吸嘴号被设定为配置 NG 状态下，如果在机器设置中使用的贴片头未被设定为
OFF，则有可能清除生产程序的配置 NG 条件，通过优化提高装置的性能。这时，可不进行优化，直接
按原来的条件继续生产。
(a)
吸嘴号列表 列表显示机器设置与生产程序中，将对象吸嘴号设定为使用，还是设定为不
使用。
(b)
保存优化 按照机器设置中设定的使用贴片头的设定优化生产程序，更新生产程序（覆
盖保存）。使用更新的程序直接继续安排。
优化的台架上的供应部的分布为固定的。
用户级别为［SUPERVISOR］、或［MAINTENANCE］时可使用此项。
(c)
继续优化无
（直接继续）
不更新生产程序，直接继续原来的安排。
(d)
取消 取消安排作业。
Tips
Ÿ
按［保存优化］按钮实施优化时，由于台架上的供应部的分布是在固定状态下进行优化，因此
元件的安放位置不会变更。
Ÿ
如果将固定吸嘴设定为使用作为生产程序的优化条件时，［保存优化］按钮不会使用装置的最
新的固定吸嘴设定，而是根据原来的生产程序中指定的固定
ATC
上的配置信息优化，提供接近
原生产程序吸嘴分布的优化结果。
Ÿ
使用最新的固定吸嘴信息进行优化时，请按照
[
编辑生产程序
] – [
优化
]
画面执行优化。
Ÿ
如果在使用的贴片头中设定了多个
OFF
的吸嘴号时，有时会由于在生产程序中配置不过来要使
用的吸嘴等原因而导致优化失败。这时，请在编辑生产程序
-
吸嘴分布画面中，设定配置
NG
，
实施优化。
4 操作篇
4-3 生产
29
4

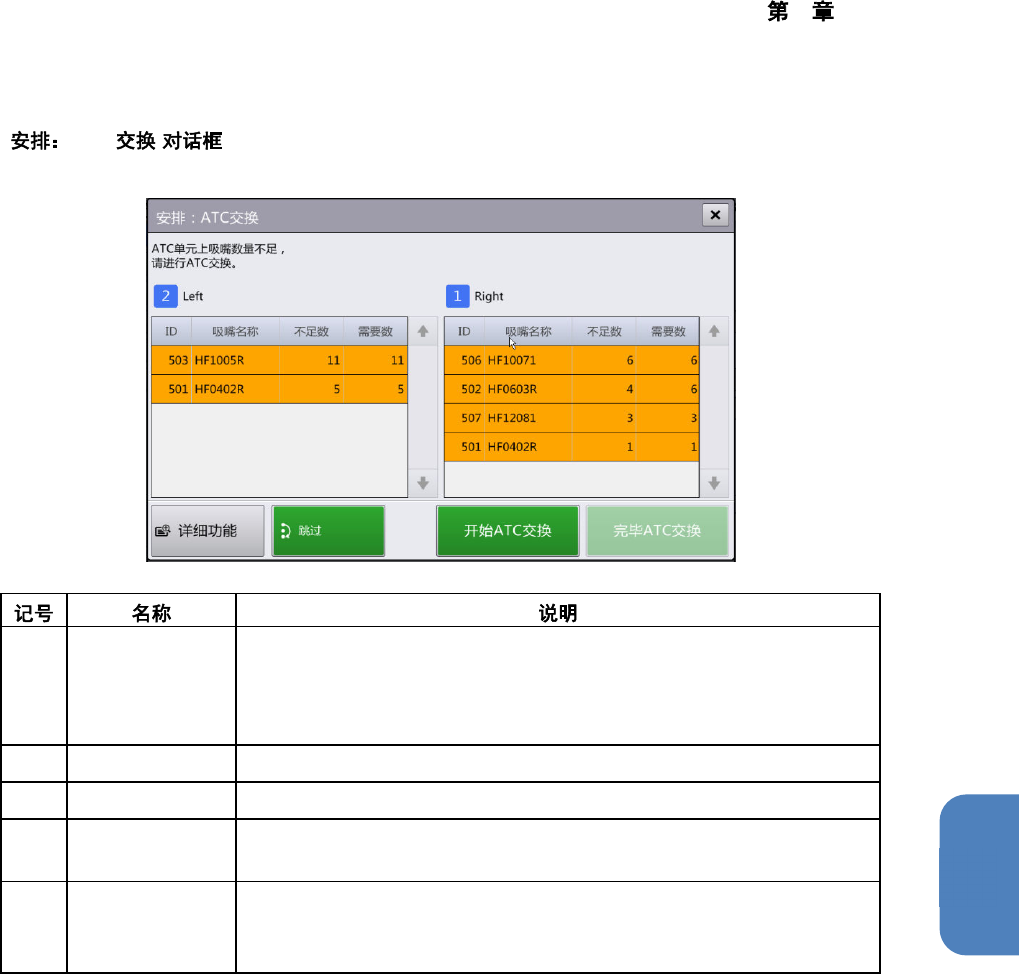

n [ ATC ]
安排工序时出现吸嘴不足的情况下，将显示[安排：ATC 交换]对话框。
(a)
吸嘴列表 列表显示左右单元在切换生产程序后所需的吸嘴个数。
按吸嘴不足数量从多到少的顺序（数量相同时按 ID 从小到大的顺序）
显示。
个数不足的吸嘴将以橙底黑字显示。
(b)
详细功能 在中途取消安排的一系列处理，切换为[支援吸嘴设置]画面的显示。
(c)
跳过 跳过 ATC 更换处理，关闭对话框，进入下一安排工序。
(d)
开始 ATC 交换 为了更换对象单元的 ATC，先进行准备动作，降下左右的一次性更换台
车，解除安全盖（罩）的锁定。
(e)
完毕 ATC 交换 对更换过的 ATC 操作结束，关闭对话框，再次确认吸嘴的过多或过
少。
如果没有问题，则进入下一安排工序。
4 操作篇
4-3 生产
30

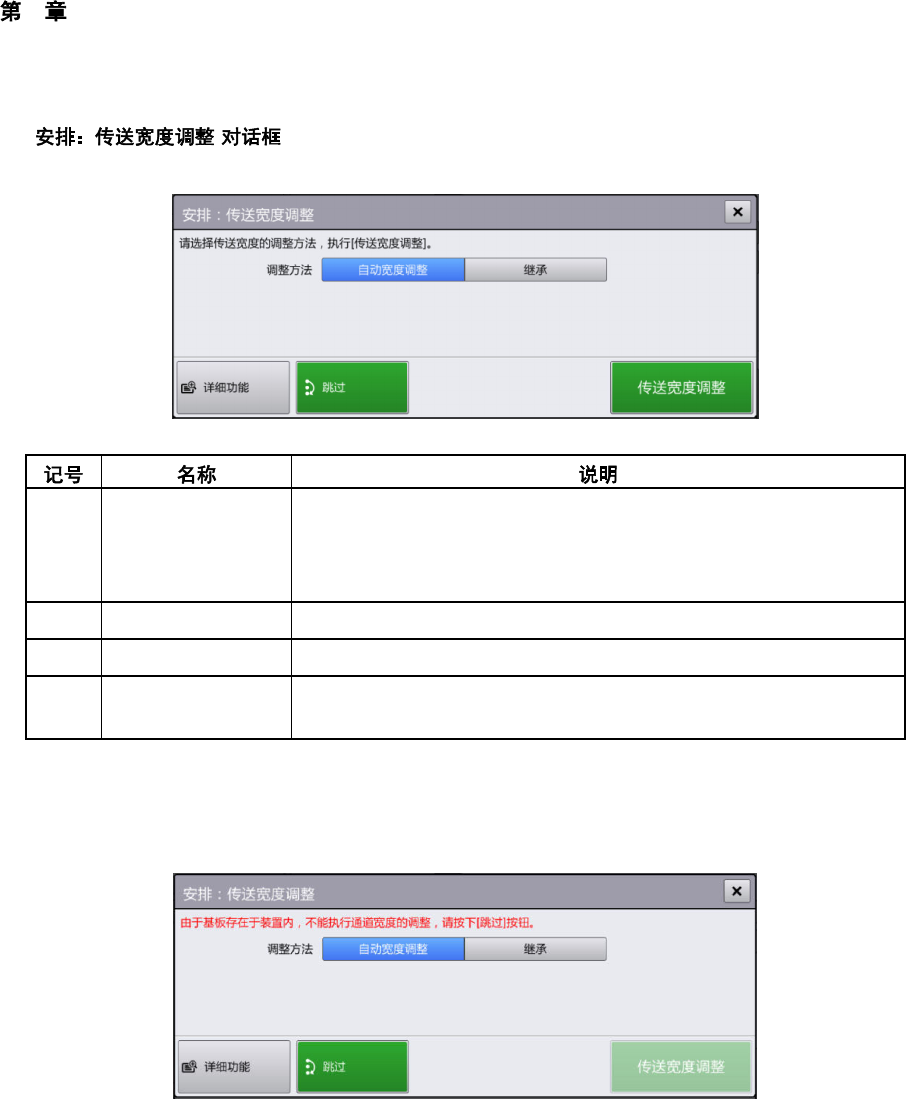

n [ ]
安排工序时如果调整传送宽度，将显示[安排：传送宽度调整]对话框。
(a)
调整方法 选择传送宽度的调整方法。
•
自动宽度调整：根据生产程序的基板
Y
尺寸，自动调整传送宽
度。
•
继承：将对象通道的宽度恢复为安排前的位置。
(b)
详细功能 中止调整传送宽度，切换到[基板传送]画面。
(c)
跳过 关闭对话框，跳过调整传送宽度。
(d)
传送宽度调整 将进行生产程序切换的对象通道之基准轨道位置恢复为安排前的位
置，调整传送宽度。
在装置内的通道上残留有基板的状态下，不能执行［传送宽度调整］。将显示如下错误提示，触摸跳过
按钮，跳过本工序。
