4 操作篇 4-15 示教 395 4 6 如下图所示，将光标中心线（纵线） 对准基板外形（下游侧的基板端）。 基板端示教的图形 ( 贴片头 操作时 ) 基板端示教的图形 ( 十字操作时 ) 7 仅更新［显示坐标值］的［基板端示教 位置］的 X 坐标。 8 2 7 传送方向 基板 基板端 使十字标记对准 基板端 传送方向 基板 基板端 使十字标记 ( 红 ) 对准 基板端
4 操作篇
4-15 示教
394
外形基准示教的操作
开始操作前，从［顶部菜单］按照［生产补助］ - ［贴片示教］的顺序触摸，即打开［贴片示教］画面。
1

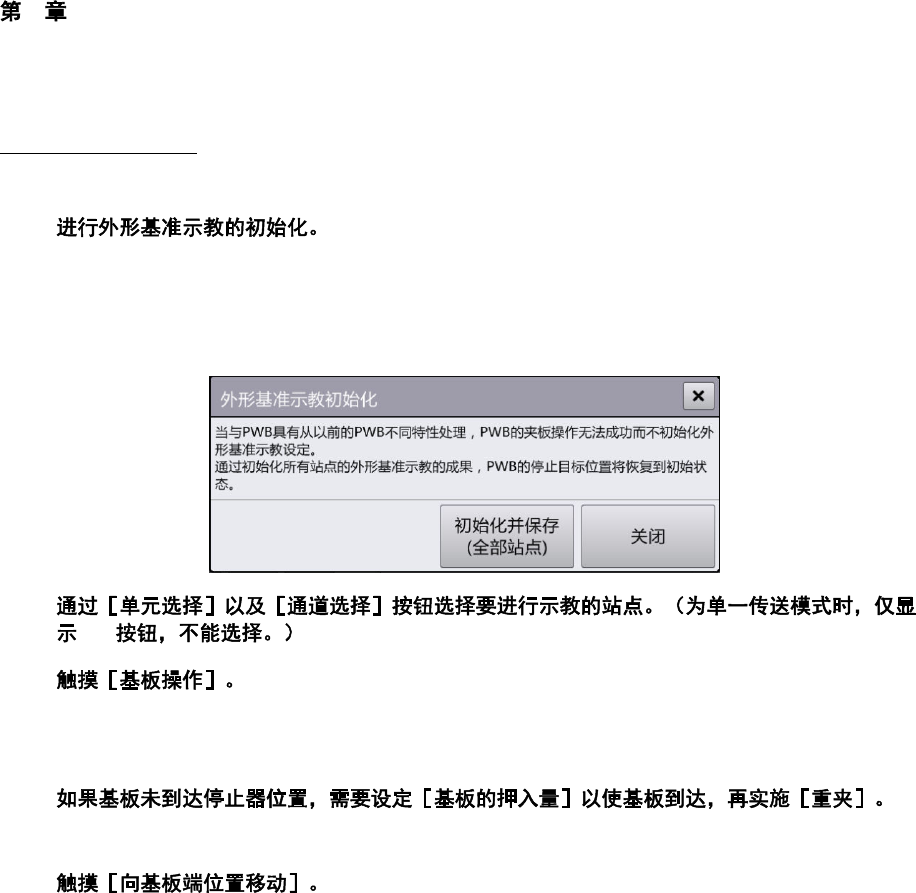

前次示教的基板为缺口基板时，要按[恢复初始状态] 按钮显示 [外形基准示教初始化] 对话框，按[初
始化并保存(全部站点)] 按钮清除全部站点的外形基准示教结果。
(如果前次示教的基板不是缺口基板，则无需本操作。)
2
[F]
3
显示［基板操作］对话框，将基板搬入对象站点。
有关［基板操作］对话框的详情，请参见「4-6-4 元件贴片确认」的「基板操作对话框的操作」。
4
如果在基板停止器的位置上有基板缺口时，需要调整[基板的押入量]。
5
使贴片头向基板端的位置移动。贴片头将移动到以往的外形基准示教结果为基础的基板端位置、或
被初始化的基板端位置。
4 操作篇
4-15 示教
395
4
6
如下图所示，将光标中心线（纵线）对准基板外形（下游侧的基板端）。
基板端示教的图形 (贴片头操作时)
基板端示教的图形 (十字操作时)
7
仅更新［显示坐标值］的［基板端示教位置］的 X 坐标。
8 2 7
传送方向
基板
基板端
使十字标记对准
基板端
传送方向
基板
基板端
使十字标记(红)对准
基板端
4 操作篇
4-15 示教
396
9
保存示教结果。
Tips
Ÿ
在外形基准示教中示教的基板端位置不会反映到生产程序的优化中。
Ÿ
在外形基准示教中通过示教的基板端位置决定基板的位置时，有时基板上的标记及贴片位置会
在贴片头的可动范围以外。这时需要调整停止器的安装位置。
Ÿ
变更停止器的设置位置后，需要重新实施外形基准示教。
Ÿ
进行基板端有缺口基板的生产时，需要按照使用的基板在安排后实施外形基准示教。示教有缺
口的基板后，要进行其他基板的生产时也同样要进行此操作。
Ÿ
如果是不进行
BOC
标记补正的基板生产，在基板生产过程中实施外形基准示教有可能发生贴片
偏移，因此请在生产开始前实施外形基准示教。
