4 操作篇 4-13 元件生成向导 283 4 n [ ] 记号 名称 说明 (a) 球号码 选择要变更参数的球参 数的编号。 (b) 球数 显示球参数内的锡球（电极）的个数 。 (c) 球直径 (m m) 在 0.001 mm ～ 99.999 mm 的范围内输入球直径。 (d) 直径容许率 (%) 在 1% ～ 99% 的范围内输入球直径 的容许率。 (e) 球间距 X 容许率 (%) 在 1% ～ 99 % 的范围内输入 X 方向…
4 操作篇
4-13 元件生成向导
282

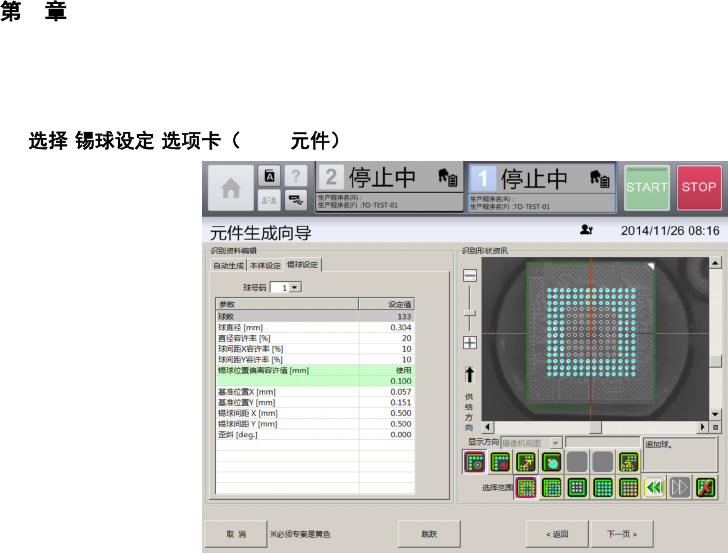

n [ ] BGA
4 操作篇
4-13 元件生成向导
283
4
n [ ]
记号
名称
说明
(a)
球号码 选择要变更参数的球参数的编号。
(b)
球数 显示球参数内的锡球（电极）的个数。
(c)
球直径 (mm) 在 0.001 mm ～ 99.999 mm 的范围内输入球直径。
(d)
直径容许率 (%) 在 1% ～ 99%的范围内输入球直径的容许率。
(e)
球间距 X 容许率 (%) 在 1% ～ 99%的范围内输入 X 方向的球间距的容许值。
(f)
球间距 Y 容许率 (%) 在 1% ～ 99%的范围内输入 Y 方向的球间距的容许值。
(g)
锡球位置偏离容许值 (mm) 选择是否使用识别锡球时的位置偏离容许值
•
使用
•
不使用
选择[使用]时，以距离(mm)输入锡球位置偏离容许值。
(h)
基准位置 X (mm) 输入球参数的分组基准位置 X。
(i)
基准位置 Y (mm) 输入球参数的分组基准位置 Y。
(j)
锡球间距 X (mm) 以 0.001 mm ～ 99.999 mm 的范围输入相邻的球间隔 X。
(k)
锡球间距 Y (mm) 以 0.001 mm ～ 99.999 mm 的范围输入相邻的球间隔 Y。
(l)
歪斜 (deg) 输入球参数分组的歪斜。
4 操作篇
4-13 元件生成向导
284
工具箱的详情
n
脚
新建上下左右 4 个方向上的脚。
新建上下 2 个方向的脚。
新建左右 2 个方向的脚。
球
新建球的资讯。
本体（异形）
新建形状为矩形的本体资讯。
新建形状为圆形的本体资讯。
新建仅为起始点的本体资讯。
