第 3 章 导入篇 3-3. 空气源的连接和真 空泵的运转 19 3 在真空泵旋转的状态下 ，请将纸靠近 下图所示的真 空泵排气口并排 气，确认纸从排 气口离开。 旋转方向相反时，空气 的流向相反，从 排气口吸气，纸 将被排气口吸引。 ※ 被排气口吸引时（ 纸被拉近排 气口时），真空泵的 旋转方向相反。 此时会导致故障 ，请实施下面 的＜真空泵旋转方向相 反时执行 的操作＞。 旋转方向相反时，为装 置供电的工厂侧 3 层电源的相并 非按…
第
3
章 导入篇
3-3.
空气源的连接和真空泵的运转
18
6
1
(
有变压器选购项规格时，先打开变压器用断路器
)
2
慢慢旋转在背面空气单元上的过滤减压阀的调压手柄，使主菜单上显示的供给压力为
0.49MPa
(490 kPa)
。（压力过高时，先暂时将压力降低到比
0.49MPa
低，然后再朝调高压力的方向调
整。）
3
0.49 MPa (490 kPa) (5 kgf/cm
2
)
•
请用户自行准备连接到主机的
φ12mm
空气导管和空气源的供给切断装置。
3-3-2.
真空泵的压力确认
本机内置有真空泵，用于吸取元件。使该真空泵运行。
1
2
MAIN ON
3
[ ]
关于操作方法的详情，请参阅「
4-9-2. [
贴片头控制
]
」。
显示
[
贴片头控制
]
操作画面后，真空泵将自动打开。
真空泵旋转，确认本机操作画面的
Vacuum
压力显示在
-86.0 kPa
以下。
Tips
•
关闭
[
贴片头控制
]
画面后，真空泵将自动关闭。
•
有关
[
贴片头控制
]
画面的详情，请参阅「
4-9-2.
贴片头控制」的「贴片头气体的切换操作」。
第
3
章 导入篇
3-3.
空气源的连接和真空泵的运转
19
3

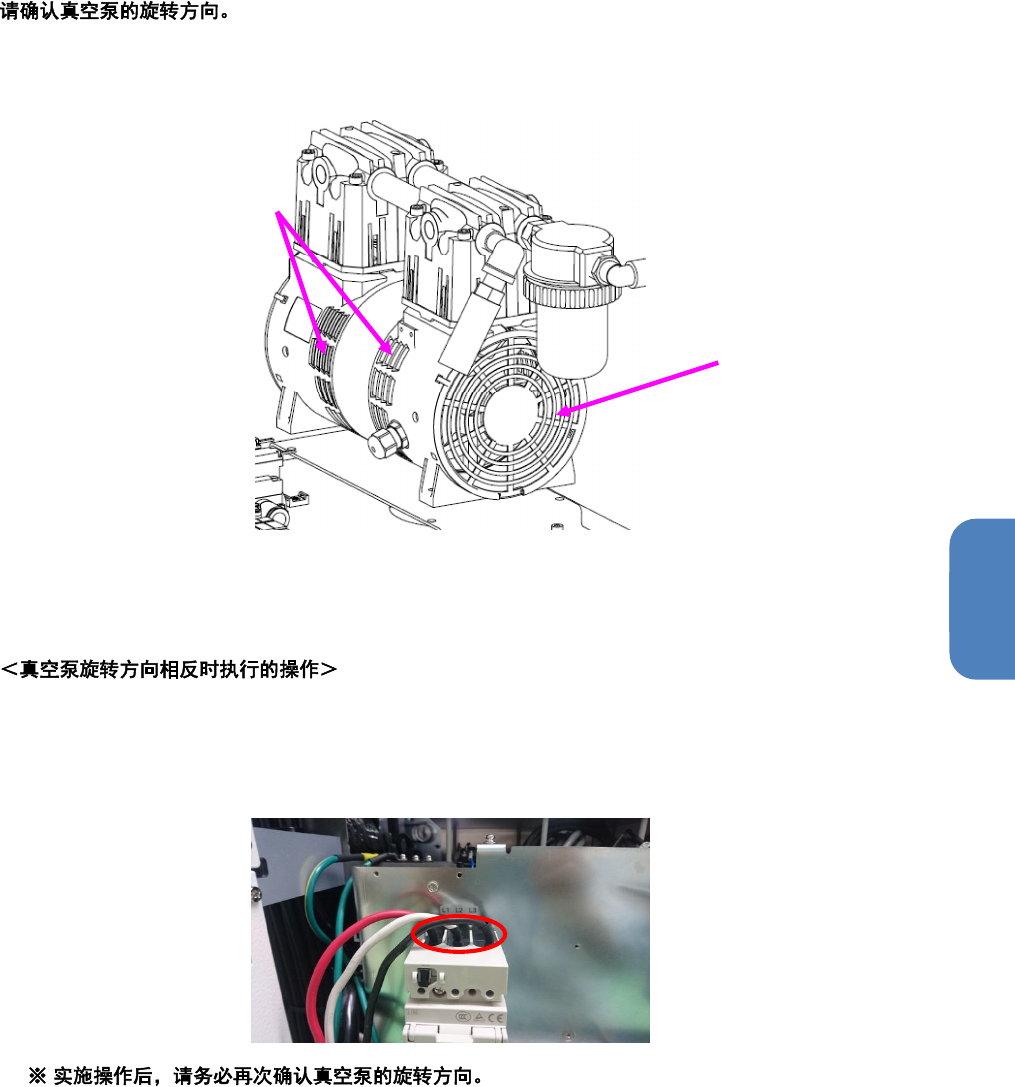

在真空泵旋转的状态下，请将纸靠近下图所示的真空泵排气口并排气，确认纸从排气口离开。
旋转方向相反时，空气的流向相反，从排气口吸气，纸将被排气口吸引。
※
被排气口吸引时（纸被拉近排气口时），真空泵的旋转方向相反。此时会导致故障，请实施下面
的＜真空泵旋转方向相反时执行的操作＞。
旋转方向相反时，为装置供电的工厂侧
3
层电源的相并非按照
UVW
顺序。
此时应执行的操作是调换装置断路器连接的工厂侧的供电缆线
L2
和
L3
。
请在操作前务必关闭配电盘的断路器等，用测试仪确认关闭了调换过的电源电路的电源等。
排气口
吸气口
