4 操作篇 4-3 生产 72 (a) 吸嘴信息 列表 显示左右单元的 ATC 上放置的吸嘴数量及在生产程序中需要使用的某 吸嘴数量 的信息。 • ID ：显示吸嘴的 ID • 吸嘴名称：显示吸嘴的名称 • 不足数：显示 为了不导致性能下降的生产所不足的吸嘴 数量 • 需要数：显示生产程序中要求的吸嘴 的必要数量 • 不良吸嘴数：显示连续 发生了未吸取错误等，判定 为不良吸嘴的吸嘴数 量。由于不良吸嘴在生产中不能使用 ，将成为导致性能 …
4 操作篇
4-3 生产
71
4

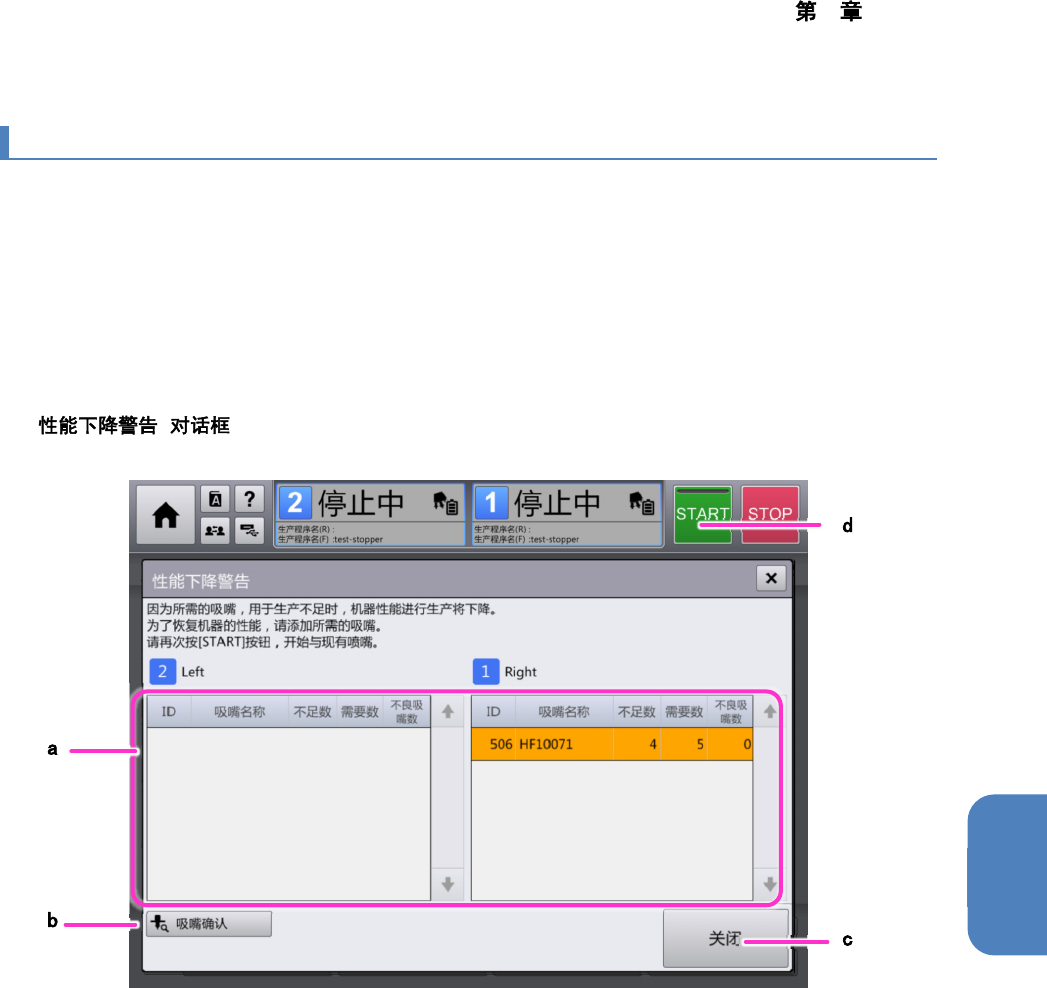

4-3-12. 性能下降警告
在本机如果生产所必要的吸嘴不足，发生生产中 NG 吸嘴导致不足状态时，若还残留 1 个同种有效的吸嘴
时，则会使用其他吸嘴号的吸嘴继续生产，以持续运转尽可能不使生产动作停止。
但此状态不是可使用装置的 100%性能进行的生产，不能按照生产程序的优化处理进行预期的动作。本机
改变共通面板的显示，进而通过信号灯进行通知，使处于性能下降状态下运转可一目了然的掌握。如果通
过 [START] 按钮开始生产，已处于性能下降状态时，即显示以下的警告对话框，对生产前性能下降状态发
出警告。
n [ ]
4 操作篇
4-3 生产
72
(a)
吸嘴信息
列表
显示左右单元的 ATC 上放置的吸嘴数量及在生产程序中需要使用的某吸嘴数量
的信息。
•
ID
：显示吸嘴的
ID
•
吸嘴名称：显示吸嘴的名称
•
不足数：显示为了不导致性能下降的生产所不足的吸嘴数量
•
需要数：显示生产程序中要求的吸嘴的必要数量
•
不良吸嘴数：显示连续发生了未吸取错误等，判定为不良吸嘴的吸嘴数
量。由于不良吸嘴在生产中不能使用，将成为导致性能下降的原因。
(b)
吸嘴确认 显示[生产补助] 菜单的[吸嘴确认] 画面，进行不良吸嘴的确认或 ATC 更换。
(c)
关闭 关闭警告对话框，取消生产动作。
(d) START
在显示本警告对话框的状态下，再次操作 [START] 按钮时，将在性能下降状态
下开始生产。
在本机如果同种吸嘴至少有 1 个可使用，即可在性能下降状态下进行生产。但
是如果必要的吸嘴为 0 个时，将会在生产开始时显示警告画面，无法开始生
产。
4 操作篇
4-3 生产
73
4
4-3-13. 去除生产中的基板后确认继续生产
在本机中，当生产中发生某种错误而去除正在生产的基板后，支持以下２种复原手段。
• 继续生产：使对象基板返回原来的工位，从要继续的贴片点重新开始贴片动作，继续生产。
• 重置：把新的基板从上游导入，从最初的贴片点开始进行贴装。
如果正在生产的基板被去除或定位状态被手动解除，当执行[START]按钮时会显示以下的[继续生产确认]对
话框，请在下拉列表中选择每个对象工位[继续生产]或[重置]。选择后如再次执行[START]按钮，将实行生
产的继续处理或重置处理，回到生产状态。
n [
]
(a)
基板显示 当在各工位上存在被手动解除定位状态的基板时，选择[继续生产]或[重
置]。
•
继续生产：使对象基板回到原来的工位，从继续贴片点重新开始贴片
动作，继续生产。
•
重置：将新的基板从上游导入，从最初的贴片点开始进行贴片。
(b)
×按钮 不进行继续生产的指定，关闭对话框。
如再次执行[START]按钮，将显示本对话框。
(c) START
如在显示本对话框的状态下再次操作[START]按钮，将按照[基板显示]中指
定的重新开始方法重新开始生产。
另外，对于根据需要重新开始的贴片点，有时会继续显示[摄像机跟踪贴片
位置]对话框。关于[摄像机跟踪贴片位置]对话框的具体情况，可参阅「4-3-
11 摄像机跟踪贴片位置功能」。
a
b
c
