第 5 章 维护篇 5-2. 保养检查 11 5 6 . 机械阀导轨部的清洁及 注油 一面将 L M 导轨上下 移动一面用毛刷 等向 (F) 部薄薄地均匀 地涂敷 AFF 润滑脂。 7 . 机械阀滚柱部的清洁及 注油 在阀切换手柄的轴承 ( G) 部的外周 薄 薄地涂敷 AFF 润滑脂。 ( F ) ( G )
第
5
章 维护篇
5-2.
保养检查
10
3
.
RT

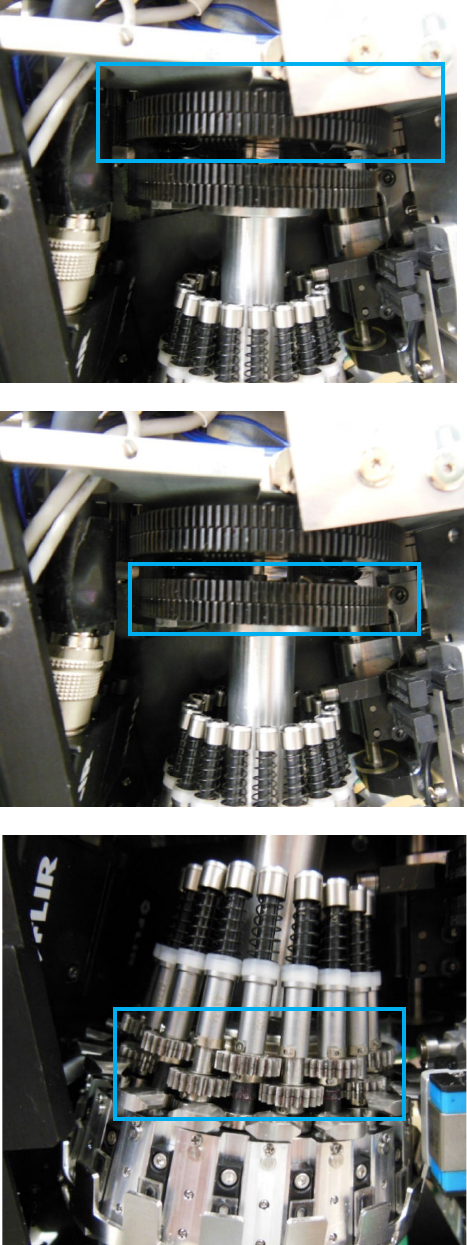

轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向 (C) 部薄薄地
均匀地涂敷 Mobilith SHC 润滑脂。
4
.
RN
轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向 (D) 部薄薄地
均匀地涂敷 Mobilith SHC 润滑脂。
5
.
吸嘴齿轮部的清洁及注油
边旋转吸嘴轴和转塔，边用毛刷等向
(E)部薄薄地均匀地涂敷 Mobilith
SHC 润滑脂。
(D)
(C)
(
E
)
第
5
章 维护篇
5-2.
保养检查
11
5
6
.
机械阀导轨部的清洁及注油
一面将 LM 导轨上下移动一面用毛刷
等向 (F) 部薄薄地均匀地涂敷 AFF
润滑脂。
7
.
机械阀滚柱部的清洁及注油
在阀切换手柄的轴承 (G) 部的外周薄
薄地涂敷 AFF 润滑脂。
(
F
)
(
G
)
第
5
章 维护篇
5-2.
保养检查
12
8
.
机械阀过滤器的更换
沿箭头方向旋转防护圈
(a)
，取下过滤器
盖罩(b)，更换过滤器(c)。
请使用头部尖细的镊子或竹签取出过滤
器。
在安装时，安装好过滤器盖罩后，按照
箭头的反方向旋转防护圈进行固定。
(c)
(b
)
(a)
