4 操作篇 4-15 示教 359 4 BOC/ 领域标记的识别（单独 标记识别模式） 1 [BOC/ ] [ ] 显示 [BOC/ 领域标记识别测试 ] 对话框的 单独标记识别模式。 (a) 标记类型 显示与 BOC/ 领域标记类型 相应的简图。 详情请参阅前述的表格。 (b) 标记 ID 显示识别 测试对象的 BOC/ 领域标记的标记 ID 。 触摸文本框输入数值，或触摸 / ，移动到前后的 BOC/ 领域 标记上。 (c) 移动至…
4 操作篇
4-15 示教
358
BOC/领域标记识别测试
在[BOC/领域标记识别测试]对话框中，可在识别基板的 BOC/领域标记的同时，调整 BOC/领域标记信息中
的识别参数，设定最佳的识别参数。[BOC/领域标记识别测试] 画面，触摸[BOC/领域标记示教]对话框的[识
别测试]，即会显示。
标记类型中将根据当前选中的标记 ID 显示与其标记形状相应的图像。
ID
ID
0
白
圆
9
黑
十字
1
白
正方形
10
黑
菱形
2
白
三角形
11
黑
双方形
(格子状)
3
白
十字
12
轮廓
円
4
白
菱形
13
轮廓
正方形
5
白
双方形
(格子状)
14
轮廓
三角形
6
黑
圆
15
轮廓
十字
7
黑
正方形
16
轮廓
菱形
8
黑
三角形
17
轮廓
双方形
(格子状)
4 操作篇
4-15 示教
359
4

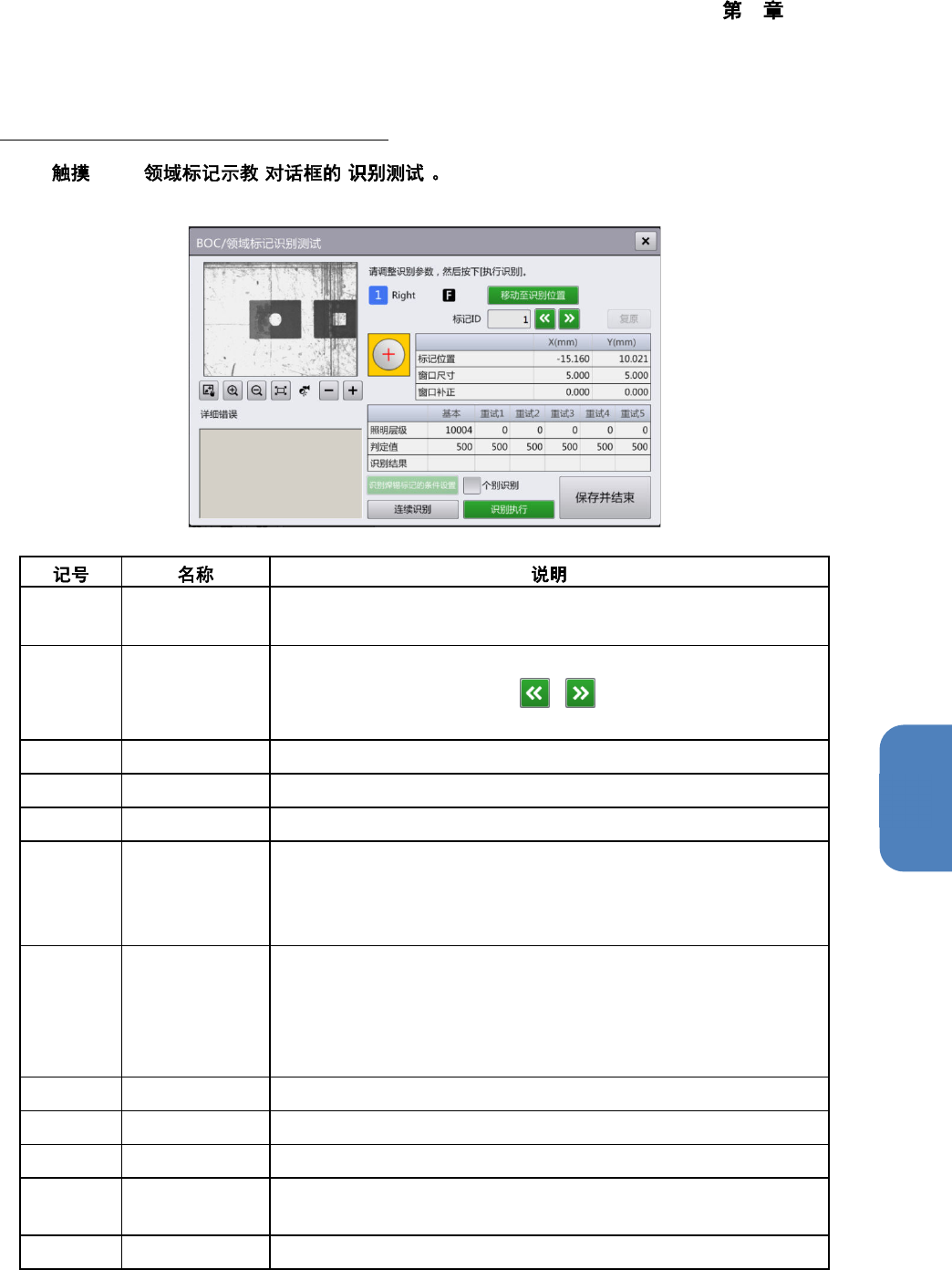

BOC/领域标记的识别（单独标记识别模式）
1 [BOC/ ] [ ]
显示[BOC/领域标记识别测试]对话框的单独标记识别模式。
(a)
标记类型 显示与 BOC/领域标记类型相应的简图。
详情请参阅前述的表格。
(b)
标记 ID 显示识别测试对象的 BOC/领域标记的标记 ID。
触摸文本框输入数值，或触摸 / ，移动到前后的 BOC/领域
标记上。
(c)
移动至识别位置 摄像机移动到对象 BOC/领域标记的中心位置。
(d)
摄像机图像 显示对象单元的摄像机图像。
(e)
连续识别 将图像的显示切换为连续标记识别模式。
(f)
坐标值列表 显示以下与对象 BOC/领域标记相关的信息。
•
标记位置：数据中的标记位置
(X,Y)
。
•
窗口尺寸：标记识别窗口的大小
(X,Y)
。
•
窗口补正：错开标记识别窗口中心位置时的补正值
(X,Y)
。
(g)
识别结果列表 显示 BOC/领域标记识别参数中的照明层级和分数值。执行识别测试
后，将以 OK/NG 显示识别结果。
照明层级和分数值可在触摸文本框后输入。
使用基本照明层级识别失败时，会以重试 1～重试 5 的照明层级进
行识别重试。
(h)
详细错误 显示 BOC/领域标记识别测试的结果。
(i)
个别识别 勾选此项，将只以选择的列为对象进行识别。
(j)
识别执行 根据已编辑的参数条件识别选择的 BOC/领域标记的位置。
(k)
复原 将选中 BOC/领域标记的窗口大小，窗口补正值，照明层级，分数值
全部恢复为编辑前的状态。
(l)
保存并结束 保存所有的识别测试参数，关闭[BOC/领域标记识别测试]对话框。
4 操作篇
4-15 示教
360
2 BOC/ ID
请触摸文本区域输入，或触摸 / 选择标记 ID 的位置。
3
[ ]
4
[ ]
根据坐标值列表中显示的窗口大小，窗口补正值，以及识别结果列表中显示的照明层级，分数值条
件，开始识别对象 BOC 标记，更新识别结果。
摄像机图像中将显示最新条件下的识别结果图像。发生错误时，将在[详细错误]中显示错误的详情。
5
[ ]
关闭[BOC/领域标记识别测试]对话框，显示[BOC/领域标记示教]对话框。
通过 BOC/领域标记识别测试，识别参数将被更新并保存到生产程序中。
