4 操作篇
4-14 数据制作步骤
308
7
[ ]

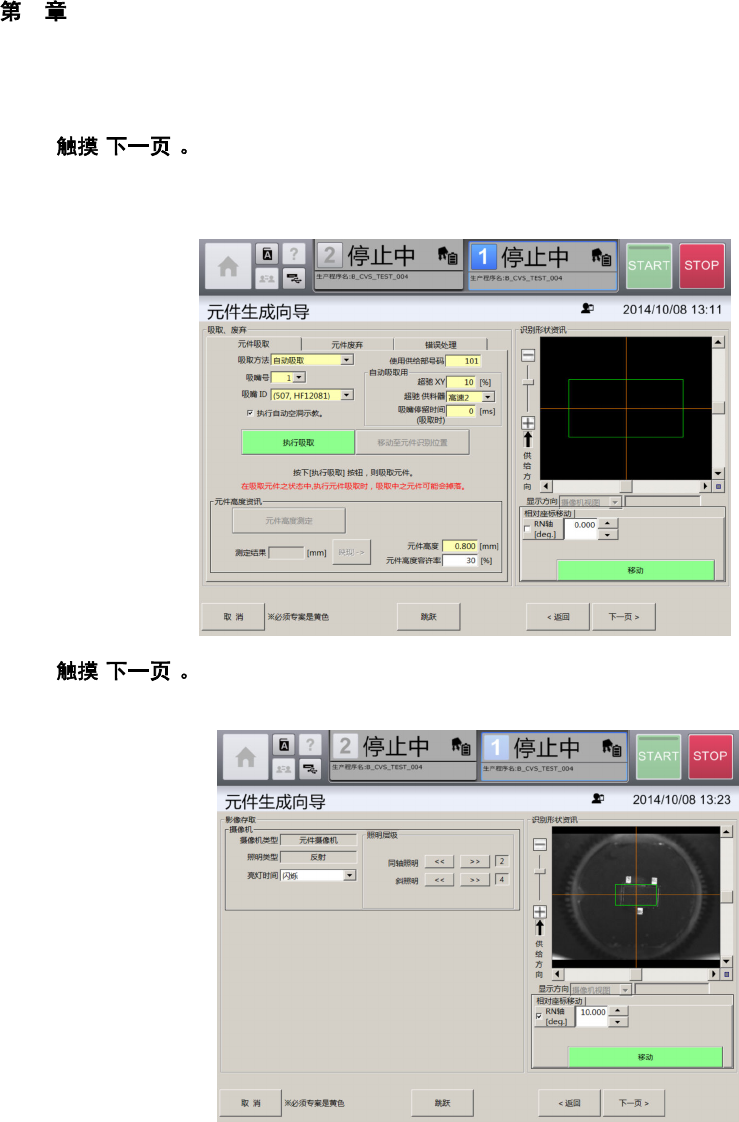

显示[吸取、废弃]画面。
以摄像机图像为基础制作、编辑元件数据时，应使吸嘴吸取元件。
8
[ ]
显示[影像存取]画面。
4 操作篇
4-14 数据制作步骤
309
4
9
[ ]

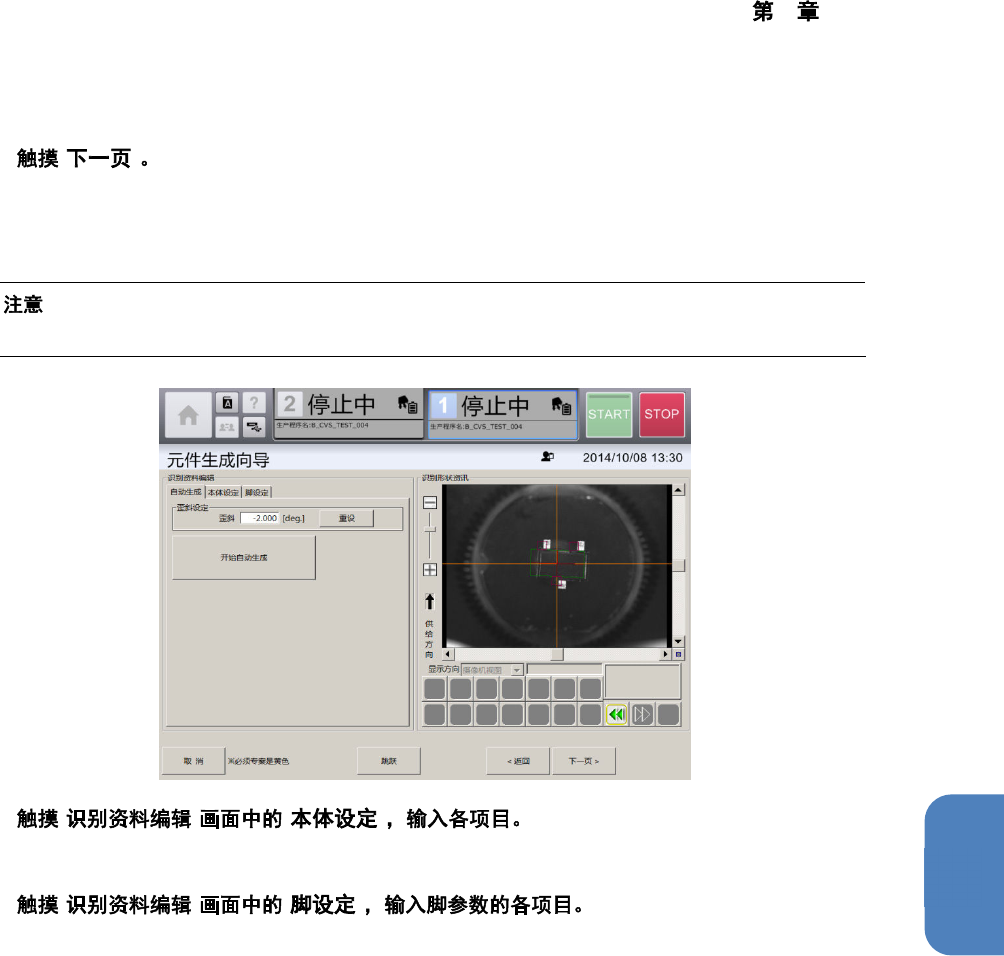

显示[识别资料编辑]画面的[自动生成]选项卡。
[自动生成]选项卡，可在[吸取、废弃]画面中吸取元件时，自动从摄像机图像制作脚元件的识别数据。
Ÿ
根据本体或脚的形状的复杂程度、摄像机图像拍摄时的照明条件，有时自动生成会失败。
10
[ ] [ ]
[本体设定]选项卡，可对元件的外形尺寸、以及元件的中心位置进行设定。
11
[ ] [ ]
[脚设定]选项卡，可对元件脚的个数、尺寸、间距、位置等进行设定。
4 操作篇
4-14 数据制作步骤
310
12
[ ]

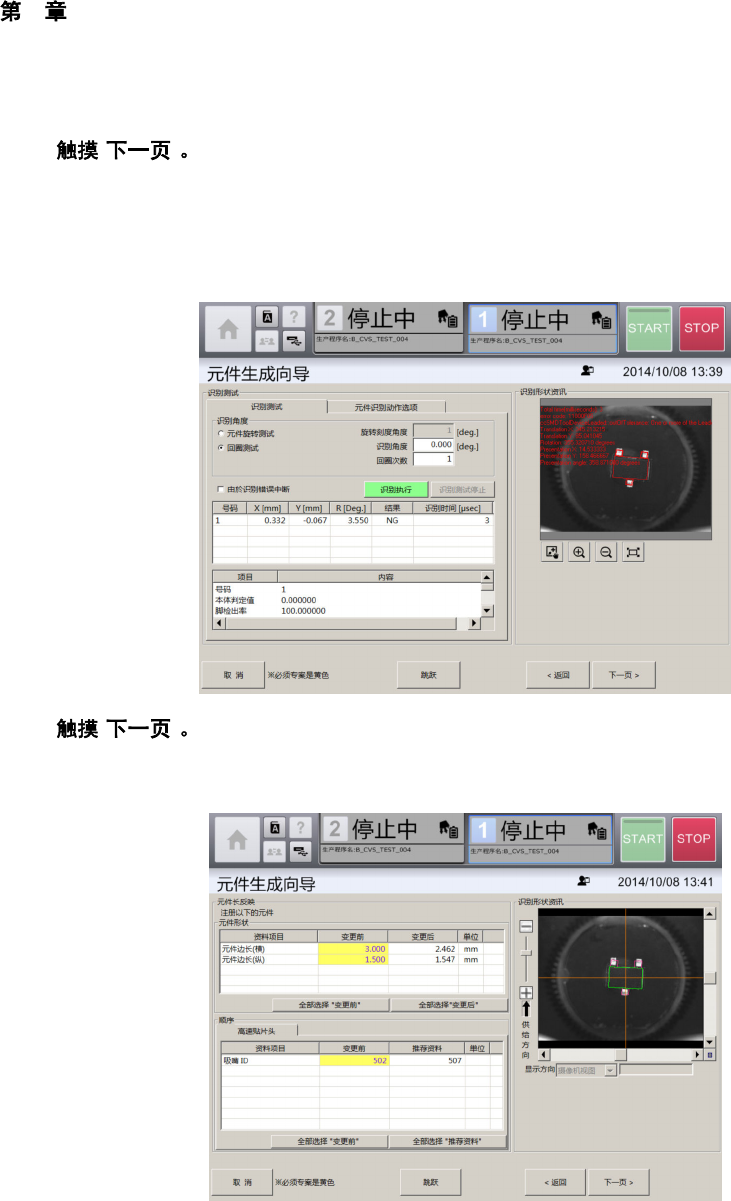

显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取元件时，使用[识别资料编辑]画面中制作的元件识别
数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
13
[ ]
在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推荐数
据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
