4 操作篇
4-3 生产
72
(a)
吸嘴信息
列表
显示左右单元的 ATC 上放置的吸嘴数量及在生产程序中需要使用的某吸嘴数量
的信息。
•
ID
：显示吸嘴的
ID
•
吸嘴名称：显示吸嘴的名称
•
不足数：显示为了不导致性能下降的生产所不足的吸嘴数量
•
需要数：显示生产程序中要求的吸嘴的必要数量
•
不良吸嘴数：显示连续发生了未吸取错误等，判定为不良吸嘴的吸嘴数
量。由于不良吸嘴在生产中不能使用，将成为导致性能下降的原因。
(b)
吸嘴确认 显示[生产补助] 菜单的[吸嘴确认] 画面，进行不良吸嘴的确认或 ATC 更换。
(c)
关闭 关闭警告对话框，取消生产动作。
(d) START
在显示本警告对话框的状态下，再次操作 [START] 按钮时，将在性能下降状态
下开始生产。
在本机如果同种吸嘴至少有 1 个可使用，即可在性能下降状态下进行生产。但
是如果必要的吸嘴为 0 个时，将会在生产开始时显示警告画面，无法开始生
产。
4 操作篇
4-3 生产
73
4
4-3-13. 去除生产中的基板后确认继续生产
在本机中，当生产中发生某种错误而去除正在生产的基板后，支持以下２种复原手段。
• 继续生产：使对象基板返回原来的工位，从要继续的贴片点重新开始贴片动作，继续生产。
• 重置：把新的基板从上游导入，从最初的贴片点开始进行贴装。
如果正在生产的基板被去除或定位状态被手动解除，当执行[START]按钮时会显示以下的[继续生产确认]对
话框，请在下拉列表中选择每个对象工位[继续生产]或[重置]。选择后如再次执行[START]按钮，将实行生
产的继续处理或重置处理，回到生产状态。
n [
]
(a)
基板显示 当在各工位上存在被手动解除定位状态的基板时，选择[继续生产]或[重
置]。
•
继续生产：使对象基板回到原来的工位，从继续贴片点重新开始贴片
动作，继续生产。
•
重置：将新的基板从上游导入，从最初的贴片点开始进行贴片。
(b)
×按钮 不进行继续生产的指定，关闭对话框。
如再次执行[START]按钮，将显示本对话框。
(c) START
如在显示本对话框的状态下再次操作[START]按钮，将按照[基板显示]中指
定的重新开始方法重新开始生产。
另外，对于根据需要重新开始的贴片点，有时会继续显示[摄像机跟踪贴片
位置]对话框。关于[摄像机跟踪贴片位置]对话框的具体情况，可参阅「4-3-
11 摄像机跟踪贴片位置功能」。
a
b
c
4 操作篇
4-3 生产
74

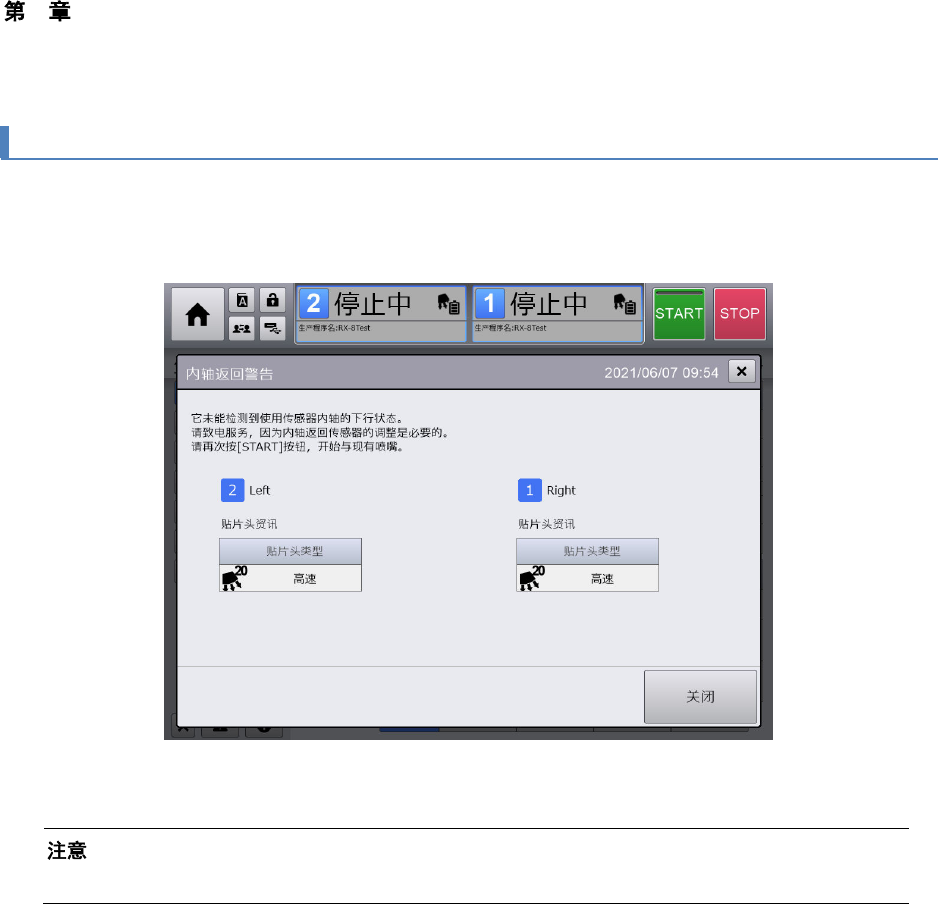

4-3-14. 开始自动生产时确认内轴返回传感器
如在内轴返回传感器未正确调整的状态下就进行生产动作，有可能造成装置损坏，为此开始自动生产时将
进行内轴返回传感器的动作确认，当传感器未能正常检测出内轴返回时，将显示[内轴返回警告] 对话框，
促使进行传感器调整。
当显示[内轴返回警告] 对话框时，须要进行内轴返回传感器的调整，故请与维修部门联系。再有，如要忽
略警告时，可以在 [内轴返回警告] 对话框显示的状态下触摸[START] 按钮，以此开始自动生产。
Ÿ
如出现［内轴返回警告］
对话框，且不实施传感器调整而持续使用机器，将有可能损坏机器。
