4 操作篇 4-3 生产 50 4-3-7. 供给装置 在 [ 供给装置 ] 画面中，可确认供给部元件 的配置状况，以及错误，警告 状况。此外，还可在此画面上进行 元 件交换。 触摸 [ 生产 ] 画面子菜单面板中的 [ 供给装置 ] ，即显示此画面。 (a) 确认电动台架 显示生产程序中使用的供料器列表。 (b) 核对检查 显示生产程序中使用的元件核对结果 。 生产管理系统，或者事件通知的防止 误安装功能（ 选项）时，会显示专 用的画…
4 操作篇
4-3 生产
49
4

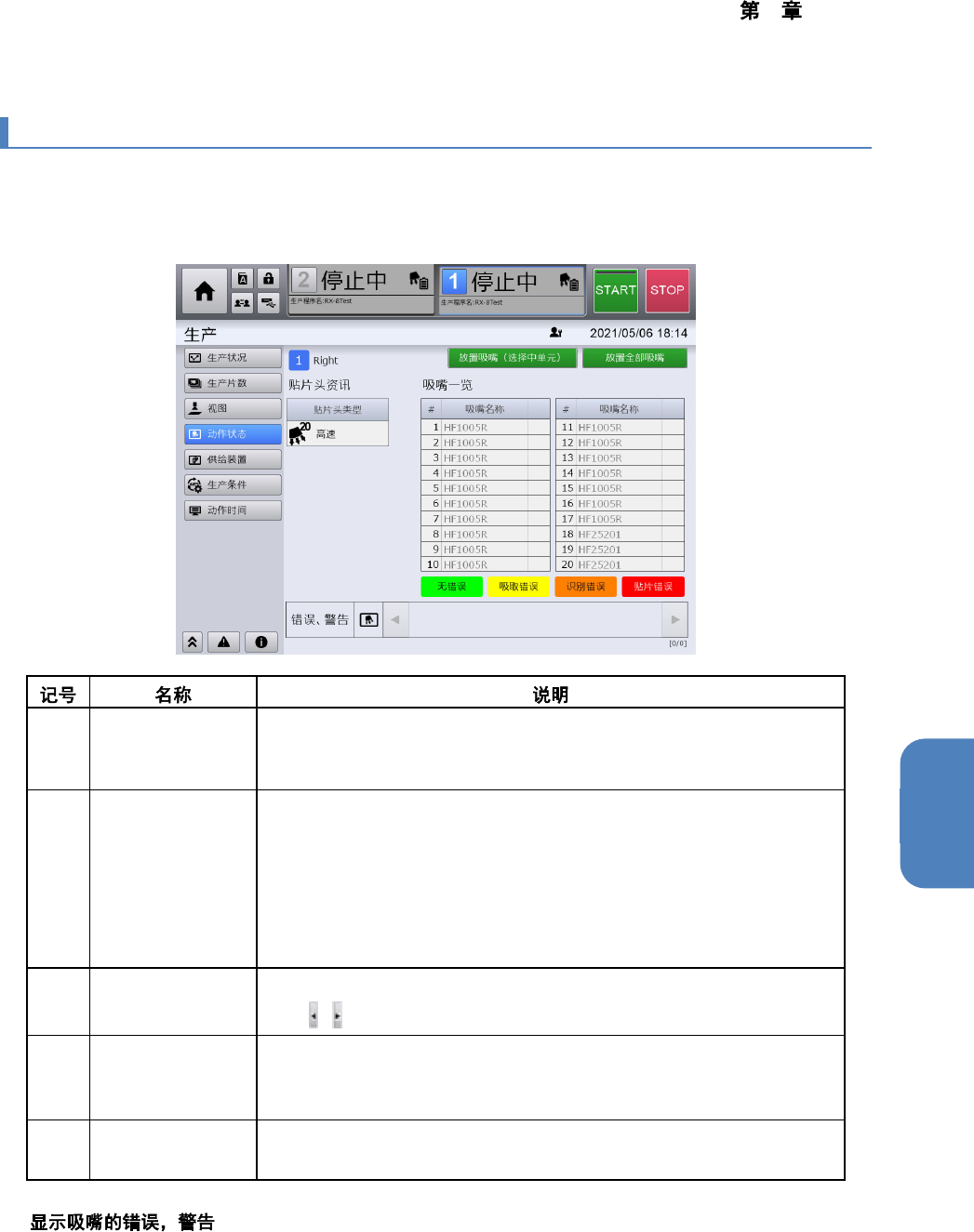

4-3-6. 贴片头状况
在[动作状态]画面中，可确认共通面板中选择的，生产中单元内的贴片头运行状况，错误状况，警告状况。
触摸[生产]画面子菜单面板中的[动作状态]后，即显示此画面。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
(a)
贴片头资讯 显示对象单元中的贴片头信息。
•
贴片头类型：显示选择单元的贴片头类型。贴片头类型未知时为
空白栏。
(b)
吸嘴一览
列表显示对象单元（贴片头）上安装的吸嘴信息（[吸嘴形式]，运行状
况等）。
以右侧单元格的颜色显示运行状况。
•
无错误：绿色
•
吸取错误：黄色
•
识别错误：橙色
•
贴片错误：红色
(c)
错误，警告 显示与对象贴片头相关的错误，警告的发生状况。
触摸 / ，可确认所有的错误和警告。
(d)
放置全部吸嘴 当在生产结束等状态下，将左右贴片头上安装的全部吸嘴收纳放置在
ATC 单元上。
如果贴片头上吸取有元件，会将全部元件废弃后，再放置吸嘴。
(e)
放置吸嘴
（选择中单元）
将对象单元贴片头上安装的全部吸嘴放置在 ATC 单元上。
如果贴片头上有正吸取的元件，应将全部元件废弃之后再放置吸嘴。
n
有关吸嘴的错误/警告显示的详情，请参阅「4-3-3 生产状况的显示」的「错误、警告的显示」。
4 操作篇
4-3 生产
50
4-3-7. 供给装置
在[供给装置]画面中，可确认供给部元件的配置状况，以及错误，警告状况。此外，还可在此画面上进行元
件交换。
触摸[生产]画面子菜单面板中的[供给装置]，即显示此画面。
(a)
确认电动台架 显示生产程序中使用的供料器列表。
(b)
核对检查 显示生产程序中使用的元件核对结果。
生产管理系统，或者事件通知的防止误安装功能（选项）时，会显示专
用的画面。
详情请参看「4-18 IFS-NX 的使用（选项）」或「4-20 外部输出功能的
使用（选项）」。
(c)
供料器配置分布 描绘左右单元供料器配置的分布。
(d)
供给部列表 列表显示与左右单元侧的供给部相关的信息（带式供料器的配置状况
等）。
双击[元件名]等项目名称，将按照显示数据自动调整项目的显示宽度。
•
#
：显示供给位置编号。
[1]101
～
[1]128
、
[2]101
～
[2]128
的记号。（
[1]
、
[2]
为单元号）
•
元件名：显示元件的元件名。
•
包装：显示元件的供给形态。
•
送料器类型：显示所用带式供料器的种类。
•
ALT
：有元件供给位置备用设定时，显示元件供给位置备用源的供
给位置编号。
•
库存元件：显示当前的库存元件。
•
元件用完：发生元件用完的供料器会显示 标记。
•
标记：发生错误或警告时，将显示红色
标记。
•
详细错误：供应部发生错误时，显示错误详情。
触摸列表右上部的 ，即放大显示列表。
4 操作篇
4-3 生产
51
4
(e)
元件交换 更换在对象单元中发生无元件错误的元件。
对象单元通过共通面板选择。
(
f
)
库存元件设定 更改对象单元供给部的库存元件。
对象单元通过共通面板选择。
(g)
显示错误供应元
件
在[供给部列表] 中，仅显示发生错误的供料器相关信息。
