RX-8_说明书(1).pdf - 第412页
4 操作篇 4-14 数据制作步骤 330 14 [ ] 如果在贴片头吸取元件的过程中，则 显示 [ 吸取、废弃 ] 画面。 废弃吸取中的元件。 15 [ ] 显示 [ 确认注册信息 ] 的确认画面。 触摸 [ 表示明细 ] ，即显示注册元件的详 细信息。 16 结束元件生成向导，返回 [ 编辑数据库 ] 画面，元件注册完成。
4 操作篇
4-14 数据制作步骤
329
4
12 [ ]
显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取元件时，使用[识别资料编辑]画面中制作的元件识别
数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
13 [ ]
在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推荐数
据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
4 操作篇
4-14 数据制作步骤
330
14 [ ]
如果在贴片头吸取元件的过程中，则显示[吸取、废弃]画面。
废弃吸取中的元件。
15 [ ]
显示[确认注册信息]的确认画面。
触摸[表示明细]，即显示注册元件的详细信息。
16
结束元件生成向导，返回[编辑数据库]画面，元件注册完成。
4 操作篇
4-14 数据制作步骤
331
4

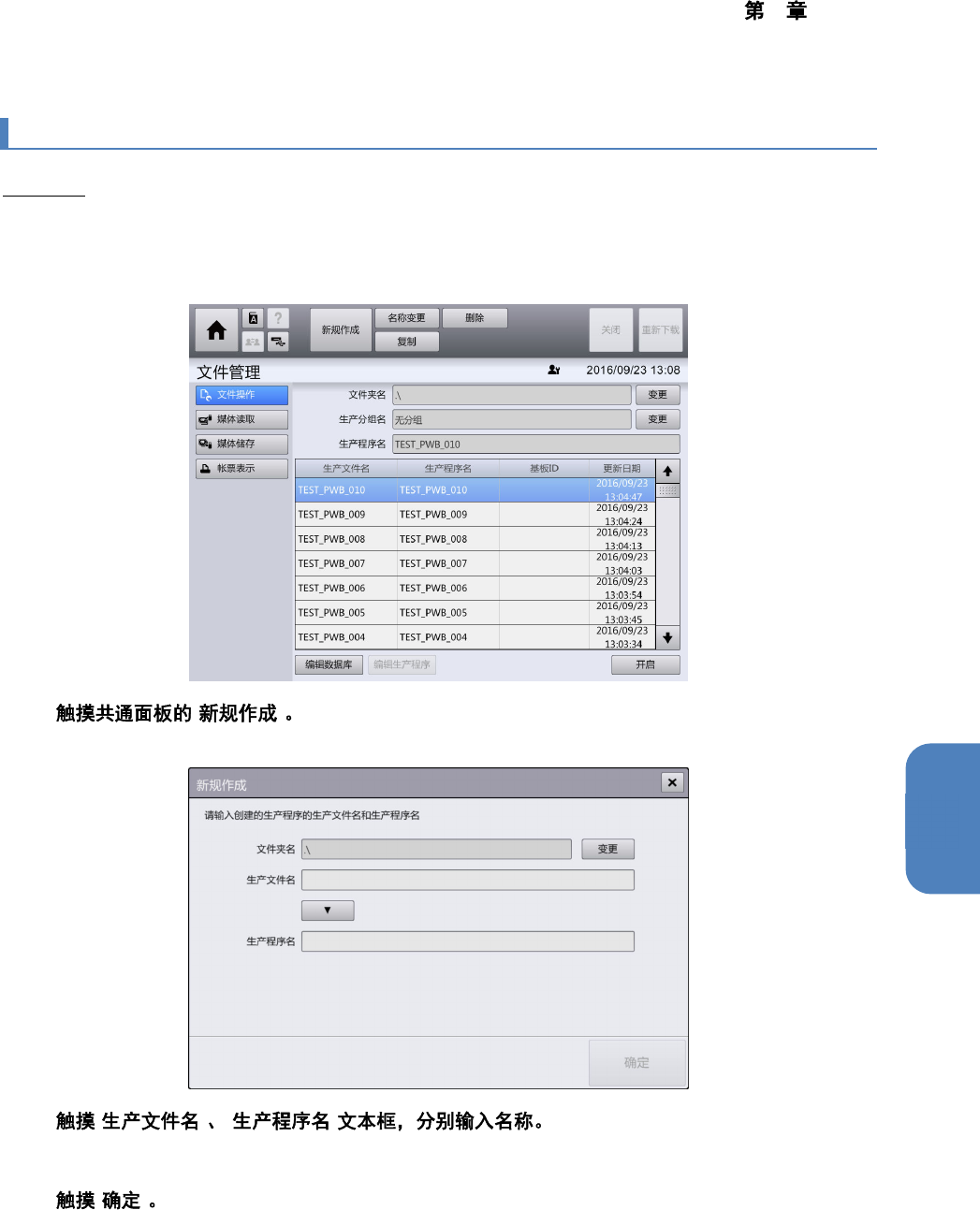

4-14-9. 制作生产程序
新建数据
在顶部菜单中按[文件管理] - [文件操作]的顺序触摸后，将显示[文件操作]画面。
在[安排] – [支援准备] 画面中生产程序已被载入时，［文件操作］画面不能使用。
如果要新建，请从生产程序的重设开始进行操作。
1 [ ]
显示[新规作成]对话框。
2 [ ] [ ]
通过软键盘输入。
3 [ ]
