4 操作篇 4-11 编辑生产程序 221 4 (9) 之后按照以下方法输入分组信息 (10) [ 基准电路 I D] 选择“ 1 ”。（初 始值） (11) [ 编辑模式 ] 选择“分组”。 (12) [ 展开个数 ] 的 X 中输入“ 3 ”， Y 中输入“ 2 ”。 (13) [ 间距 ] 的 X 中输入“ 16 0.000 ”， Y 中输入“ 150.000 ”。 (14) [ 自动旋转模式 ] 选择 “不要旋转”。（初始值） …
4 操作篇
4-11 编辑生产程序
220
电路的展开个数： X 方向 (4) × Y 方向 (3) = 12 电路
电路的间距： X 方向 (30mm) 、 Y 方向 (40 mm)
基准电路的位置： 基板左下方
电路的旋转操作： 无
分组编辑： 无
(1) 显示[简单电路信息编辑] 对话框。
(2) [基准电路 ID] 选择“1”。（初始值）
(3) [编辑模式]选择“电路”。（初始值）
(4) [展开个数]的 X 中输入“4”，Y 中输入“3”。
(5) [间距]的 X 中输入“30.000”，Y 中输入“40.000”。
(6) [自动旋转模式]选择“不要旋转”。（初始值）
(7) [编辑方法]选择“选择基准电路”。（初始值）
(8) 确认[电路·分组配置信息]的表，确认是否构成了希望制作形状的矩阵，点击矩阵左下方的位置
(X=1,Y=3)，使其成为黄色背景色的被选择状态。
(9) 点击[确定]按钮，确定编辑结果。
3 0 2
按照以下的步骤制作矩阵电路（仅 0 度），再将其作为分组电路展开为 2 个阶段。
（例）
电路的展开个数： X 方向 (4) × Y 方向 (3) = 12 电路
电路的间距： X 方向 (30mm)，Y 方向 (40 mm)
基准电路的位置： 基板左下方
电路的旋转操作： 无
分组编辑： 有
分组电路的展开个数： X 方向 (3) × Y 方向 (2) = 6 分组
分组电路的间距： X 方向 (160mm)，Y 方向 (150 mm)
分组电路的基准位置： 基板左下方
分组电路的旋转操作： 无
(1)显示 [简单电路信息编辑] 对话框。
(2) [基准电路 ID]选择“1”。（初始值）
(3) [编辑模式]选择“电路”。（初始值）
(4) [展开个]的 X 中输入“4”，Y 中输入“3”。
(5) [间距]的 X 中输入“30.000”，Y 中输入“40.000”。
(6) [自动旋转模式]选择“不要旋转”。（初始值）
(7) [编辑方法]选择“选择基准电路”。（初始值）
(8) 确认[电路·分组配置信息]表，确认是否已经构成了希望制作形状的矩阵，点击矩阵左下方的位
置(X=1,Y=3)，使其成为黄色背景色的被选择状态。
4 操作篇
4-11 编辑生产程序
221
4
(9) 之后按照以下方法输入分组信息
(10) [基准电路 ID]选择“1”。（初始值）
(11) [编辑模式]选择“分组”。
(12) [展开个数]的 X 中输入“3”，Y 中输入“2”。
(13) [间距]的 X 中输入“160.000”，Y 中输入“150.000”。
(14) [自动旋转模式]选择“不要旋转”。（初始值）
(15) [编辑方法]选择“选择基准电路”。（初始值）
(16) 确认[电路·分组配置信息]表，确认是否已经构成了希望制作形状的分组，点击分组左下方的位
置(X=1,Y=2)，使其成为黄色背景色的被选择状态。
(17) 点击[确定]按钮，确定编辑结果。
4 操作篇
4-11 编辑生产程序
222

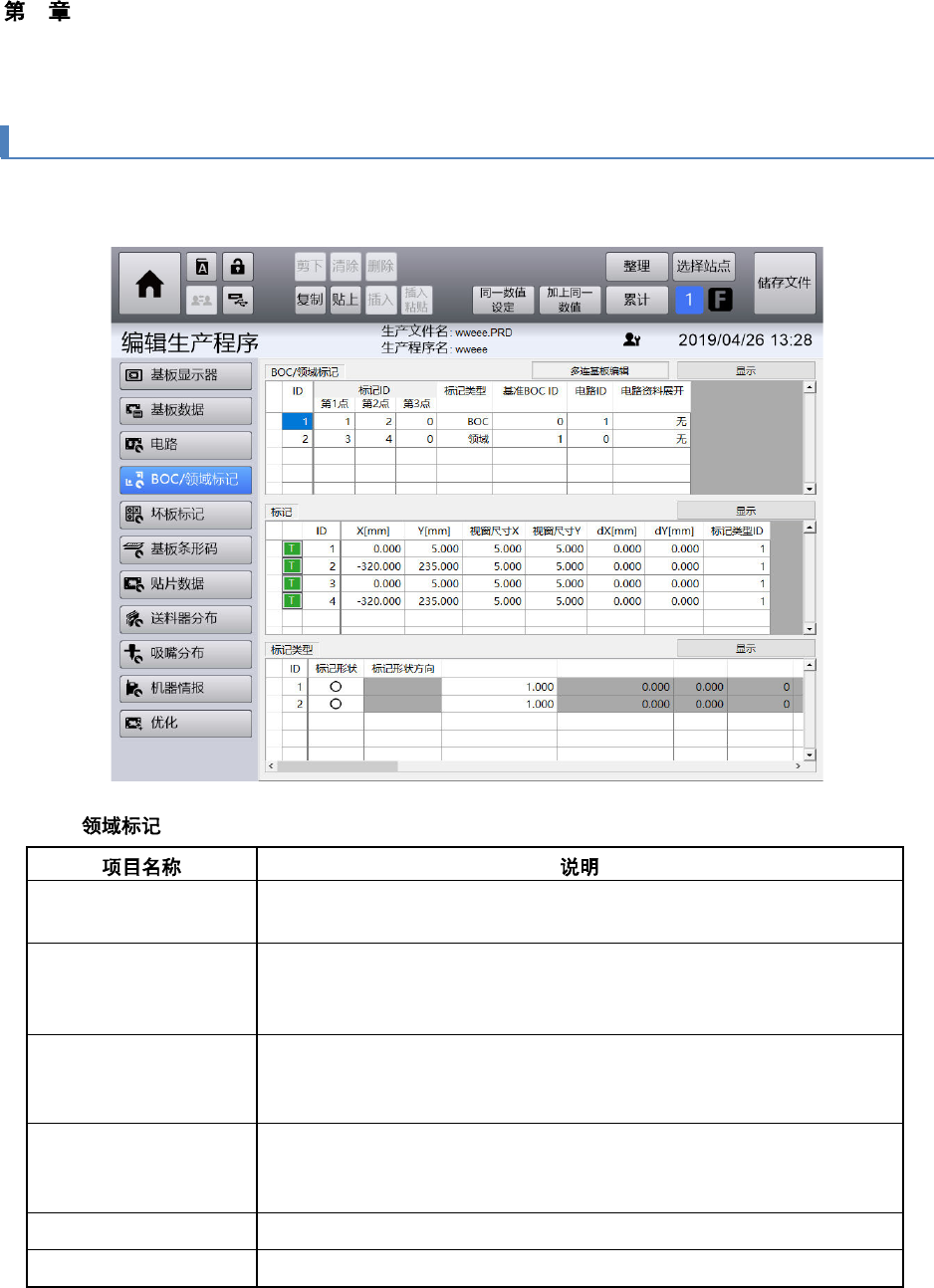

4-11-5. 编辑 BOC/ 领域标记
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[BOC/领域标记]，显示[BOC/领域标记]画面。
n BOC/
ID
用 1 ～ 1,250 的范围内的数字串设定用于位置补正的 2 对（或 3 对）
BOC 标记/领域标记的组合注册 ID。
标记 ID
第 1 点/第 2 点/第 3 点
将 2 个或 3 个标记位置作为一组，可组成 BOC/领域标记。
在 1～2,500 的范围内输入所用标记的 ID。
不可重复指定同一标记 ID。
标记类型 标记的类型从以下中选择。
•
BOC
：基板整体或以电路为单位进行补正的标记
•
领域：以局部的元件为单位进行补正的标记
基准 BOC ID 标记类型为领域时，需要指定作为标记位置补正基准的 BOC/领域标记
的 ID。标记类型为 BOC 时，要指定为 0。
对于基准 BOC ID，仅可指定标记类型为 BOC 的标记。
电路 ID BOC/领域标记所属的电路 ID，在 0 ～ 1,200 范围内显示。
电路资料展开 可设定是否展开 BOC/领域标记。
