4 操作篇 4-6 生产补助 110 ATC 的更换作业 1 [ ATC ] ATC 将移动到更换开始位置。 在本机内部，贴片头的吸嘴将存放在 ATC 原来的位置上，传送移动 到 ATC 更换位置。 左右的一次性更换台车将下 降，安全盖（罩）的锁 定会被解除。 2 AT C 3 [ ATC ] 左右一次性更换台车上升，安全盖（ 罩）锁定后， ATC 将返回到生产位置上。 ATC 返回到生产位置后，将自动确认吸嘴 ID 。
4 操作篇
4-6 生产补助
109
4
(f)
OK 吸嘴设定
*
如果吸嘴状态为良好但显示为 NG 时，请触摸吸嘴列表，选择 NG 的
行，然后触摸[OK 吸嘴设定]。
仅在用户级别为[MAINTENANCE（维护）]时显示。
(g)
开始 ATC 交换 开始更换 ATC。
(h)
完毕 ATC 交换 ATC 更换完成。
n
操作各个吸嘴时，如若贴片头里的吸嘴正在吸取元件，需要进行废弃操作时，将显示[废弃所有元件]对
话框。
触摸[废弃所有元件]，将所有吸取中的元件废弃后，再开始操作对象吸嘴。
4 操作篇
4-6 生产补助
110
ATC 的更换作业
1 [ ATC ]
ATC 将移动到更换开始位置。
在本机内部，贴片头的吸嘴将存放在 ATC 原来的位置上，传送移动到 ATC 更换位置。
左右的一次性更换台车将下降，安全盖（罩）的锁定会被解除。
2 ATC
3 [ ATC ]
左右一次性更换台车上升，安全盖（罩）锁定后，ATC 将返回到生产位置上。
ATC 返回到生产位置后，将自动确认吸嘴 ID。
4 操作篇
4-6 生产补助
111
4

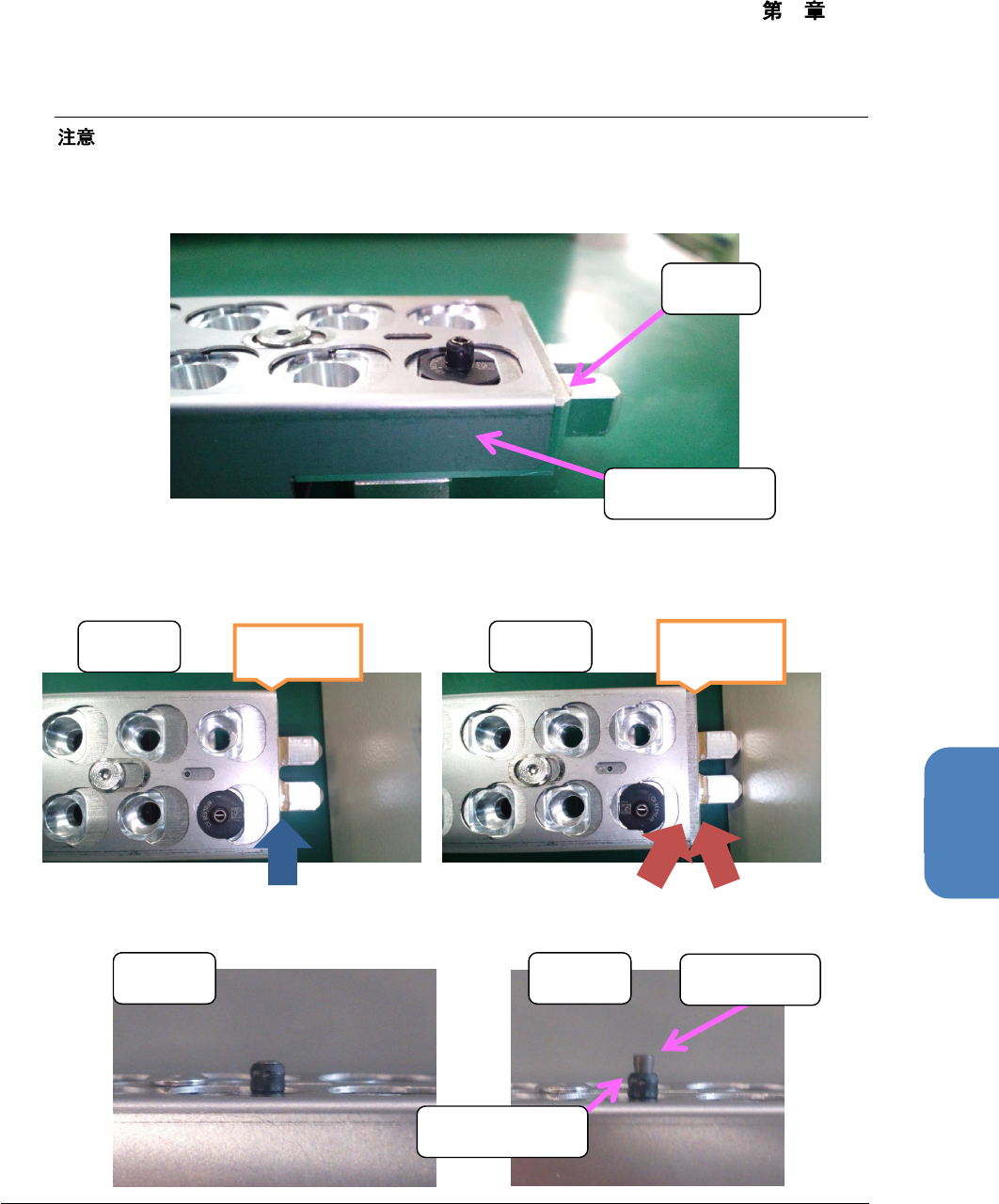

要在 ATC 中存放吸嘴时，请注意以下事项。
1．如下所示，当吸嘴夹在主体与屏蔽门之间时，请注意不要安装到装置上。
【确认方法】
请确认屏蔽门已返回到与主体的端面同一面。
2．安装时，吸嘴主体不要从反射器伸出来。
检查
检查
正常
主体
屏蔽门
异常
正常 异常
吸嘴主体
反射器
