4 操作篇
4-13 元件生成向导
289
4
n [ ]
(a)

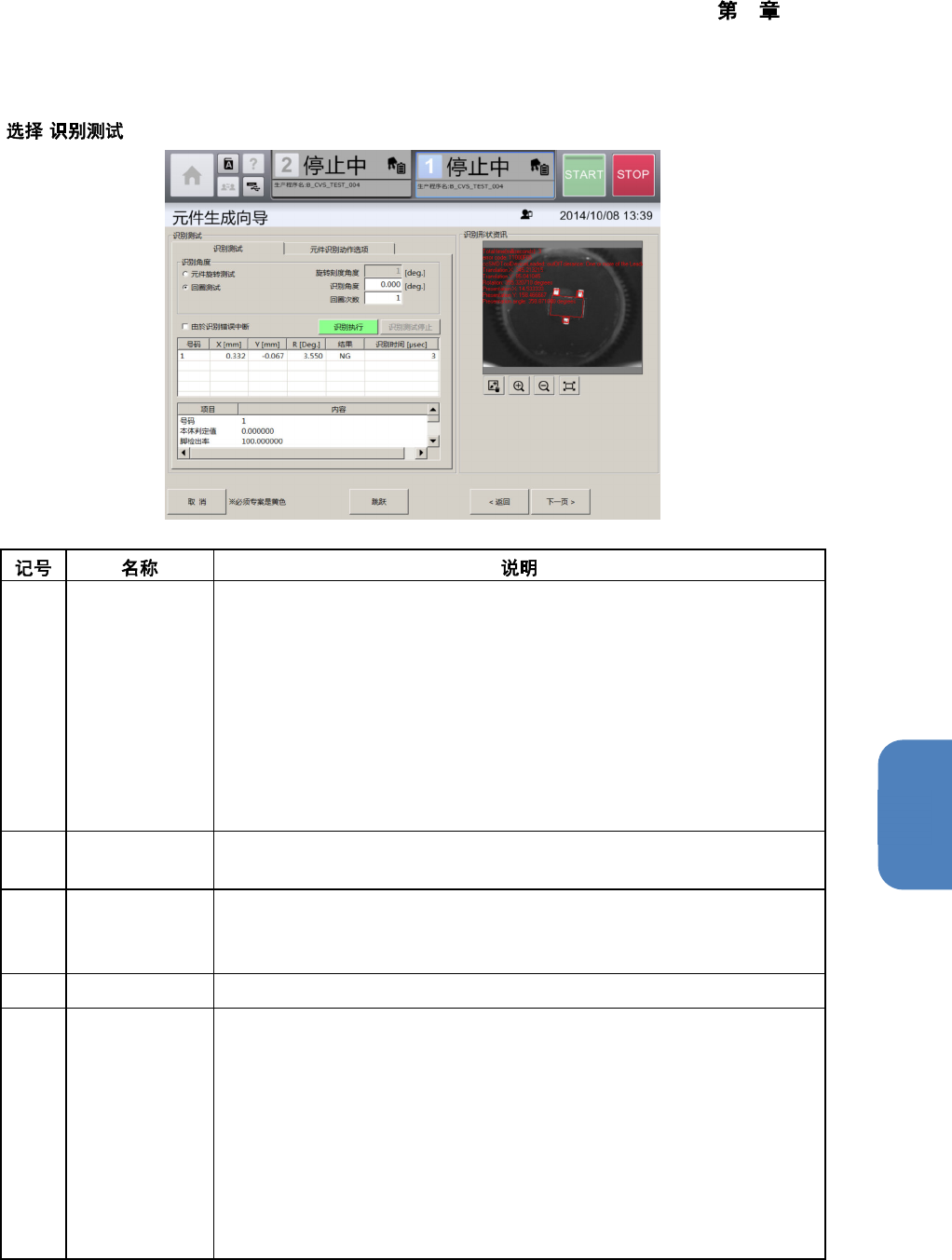

识别角度 设定识别测试的模式及识别条件。
•
元件旋转测试:勾选此项目后,通过使元件的适当角度与实际元件
的角度一致的状态下,使之旋转进行识别,可对生产时按照元件角
度的识别性进行验证。
•
回圈测试(反复测试):勾选此项目后,通过按照设定的识别角度
进行反复识别测试,可对按照指定角度的识别结果的相关再现性进
行验证。
•
旋转刻度角度:输入元件旋转测试中
1
个步骤的旋转刻度角度。
•
识别角度:输入反复测试(回圈测试)中执行识别的元件的角度。
•
回圈次数(反复次数):输入进行反复测试(回圈测试)的次数。
(b)
由于识别错误
中断
勾选此项目后,识别中发生错误时,即中断识别测试。
(c)
识别执行 执行选择的识别测试。
因识别错误而中断,或按[识别测试停止]按钮而停止时,会从最初开始重
新进行识别测试。
(d)
识别测试停止 中途停止识别测试。
(e)
识别结果列表 在列表中显示识别测试的结果。
•
号码:按照执行元件识别的顺序编号显示。
•
X[mm]
:显示以元件摄像机的中心为基准的元件吸取时的
X
方向偏
离量。
•
Y[mm]
:显示以元件摄像机的中心为基准的元件吸取时的
Y
方向偏
离量。
•
R[Deg.]
显示以元件摄像机的中心为基准的元件吸取时的角度偏离
量。
•
结果:以
“OK”
或
“NG”
显示元件识别的执行结果。
•
识别时间
[
μ
sec]
:显示元件识别需要的时间。

4 操作篇
4-13 元件生成向导
290
n
(a)
速度测量条件

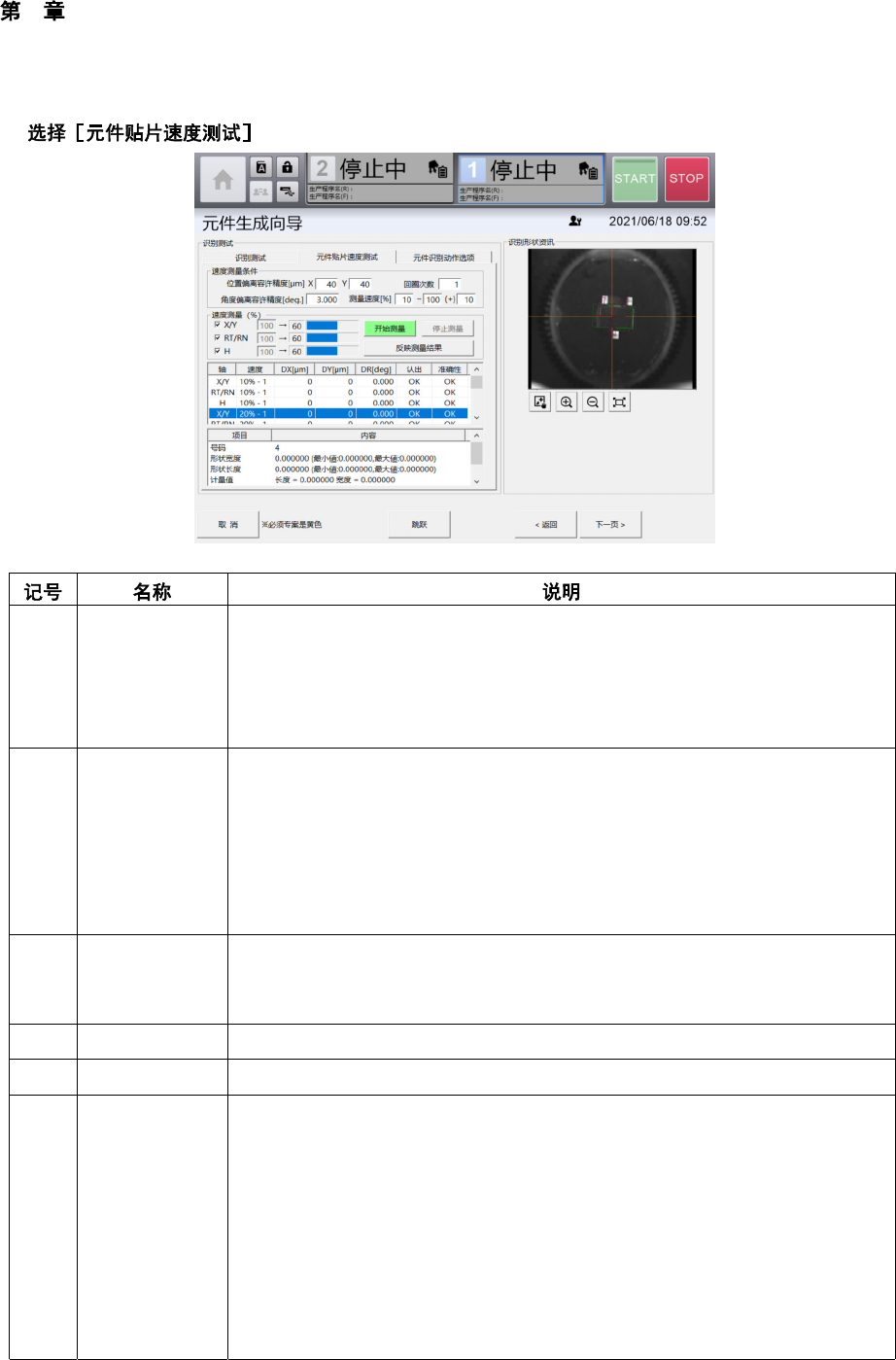

设定速度测量的测量条件・结束条件。
• 位置偏离容许精度 X / Y:超过输入的位置偏离量则测量停止。
• 角度偏移容许精度:超过所输入的角度偏移量时测量停止。
• 回圈次数:输入以相同速度重复测量的次数。
•
测量速度:输入测量速度
(%)
的下限值、上限值、增加量。
(b)
速度测量
(%)
选择执行速度测量轴的种类,以变更前的默认值和测量中各轴的覆盖值(速
度值)进行比较的形式予以显示。
• XY, RT/RN, H :选择测量对象轴的种类。
• 现在的覆盖值:显示使用元件数据的对象吸嘴时的覆盖值。H 轴显示吸
取、安装(前)、安装(后)的最小值。
• 测量结果的覆盖值(进度条显示):显示测量结果的精度 OK 对应的最高
速度。
(c)
测量开始
测量所选择轴的元件贴片速度。
因识别错误造成中断,或点击[测量停止]按钮停止时,元件贴片速度测量
从最初重新开始。
(d)
测量停止
中途停止元件贴片速度测量。
(e)
反映测量结果
将计量结果所得到的最速的参数值反映在元件数据中。
(f)
测量结果一览
在一览中显示元件贴片速度测量的结果。
• 轴:显示所计量轴的名称。
• 速度:显示各轴的现在速度及回圈次数。
• DX[µm]:显示根据之前的元件识别结果,元件移动测量后的 X 方向的偏移
量。
• DY[µm]:显示根据之前的元件识别结果,元件移动测量后的 Y 方向的偏移
量。
• DR[deg.]:显示根据之前的元件识别结果,元件移动测量后的角度的偏移量。
• 识别:将元件识别的执行结果显示为“OK”或“NG”。
•
精度:在元件移动测量后的、位置偏移、角度偏移量的判定结果允许值以下时为
“OK”
,超过允许值或者发生其他错误时显示
“NG”
。

4 操作篇
4-13 元件生成向导
291
4
(g)
识别错误参数
览
发生元件识别错误时,在识别结果一览中显示所选择元件识别动作时的识别
结果参数。
显示项目的内容,与[识别测量]页的显示结果相同
。
• 项目:显示元件识别结果所得的参数的项目名。
•
内容:
显示元件识别结果所得的参数值。
在[识别测试] > [元件贴片速度测试] 页面,执行元件的速度测量时,请按照以下的步骤实施测量。
1 [ ] [ ・ ]
吸取方法(自动吸取/手动吸取)、吸嘴编号及吸嘴 ID 在本功能没有限制。另外,因生产中的元件
示教功能而显示 [元件生成向导]时,仅在1个吸嘴吸取元件时可以使用本功能,吸取了多个元件时不
能使用。
2 [ ] > [ ]
3 [ ]
在[速度测量条件] ,作为判断速度上限的判定条件设定 [位置偏移容许精度(X/Y)]及 [角度偏移容许
精度]。并且根据需要,分别设定 [回圈次数]及 [测量速度]的 [下限值]、[上限值]、[增加量]。
4
在[速度测量(%)] 中,通过勾选测量对象的轴([X/Y]、[RT/RN]、[H])可以选择贴片速度。在轴名称的
右边,显示现在所设定的各轴速度值(覆盖值)(%)。(※无法编辑初始状态。)
5 [ ]
测量对象的各轴的动作速度,[测量速度]从[下限值]逐渐累加[增加量],使速度提升至[上限值],检查
元件识别的偏移量是否在允许范围内。
计量的中途发生元件识别错误时,计量处理随即停止。此时无法实施正确的测量,请确认元件识别
错误的内容,对元件识别数据进行调整。
计量・识别的结果,显示在[测量结果一览]中。此外,已确认测量结果在允许范围的速度测量值,显
示在[速度测量(%)]各轴右侧的速度值(覆盖值)(%)与进度条(0~100 (%)的范围)内。
对于所有测量对象的轴,在超过位置偏移量及角度偏移量所指定的容许精度时完成测量。并且,所
指定的[测量速度]的[上限值]所进行的测量全部结束时测量也结束。
6 [ ]
测量处理结束,得到了可以反映在元件数据中的结果时,[反映测量结果]按钮为有效。通过在[速度测
量(%)]中勾选测量贴片速度的对象轴([X/Y]、[RT/RN]、[H]),来确定[反映测量结果]中的反映对象。
取消勾选的轴,就不是反映对象。
点击[反映测量结果]按钮,则测量结果的速度值(覆盖值)将反映在元件数据的各轴的覆盖值中。
(※对于 H 轴,将一律反映在吸取前/贴片前/贴片后的各覆盖值中。)
