第 1 章 安全注意事项 1-8. 关于警告标签 15 1 1-8. 关于警告标签 n 本机所贴显示警告标签的种类和意思 如下。请在理 解了各种记号意思的基础上，给予充分注意， 进 行作业。 表示该装置以及场所被 供给高压电，若在通电时接 触会发生危险。 也表示该位置在主断路 器 OFF 后依然通电。 a 表示用于外部保护电线 的接地端子。 b 靠近可动部分，将手伸 入操作时务必注意。 c 表示手，手指 等有被可动部分夹住的危险。 d …
第
1
章
安全注意事项
1-7.
操作环境条件
安全规格
14
n
本机的控制用计算机内部及贴片头部有内置锂电池。
第
1
章
安全注意事项
1-8.
关于警告标签
15
1
1-8.
关于警告标签
n

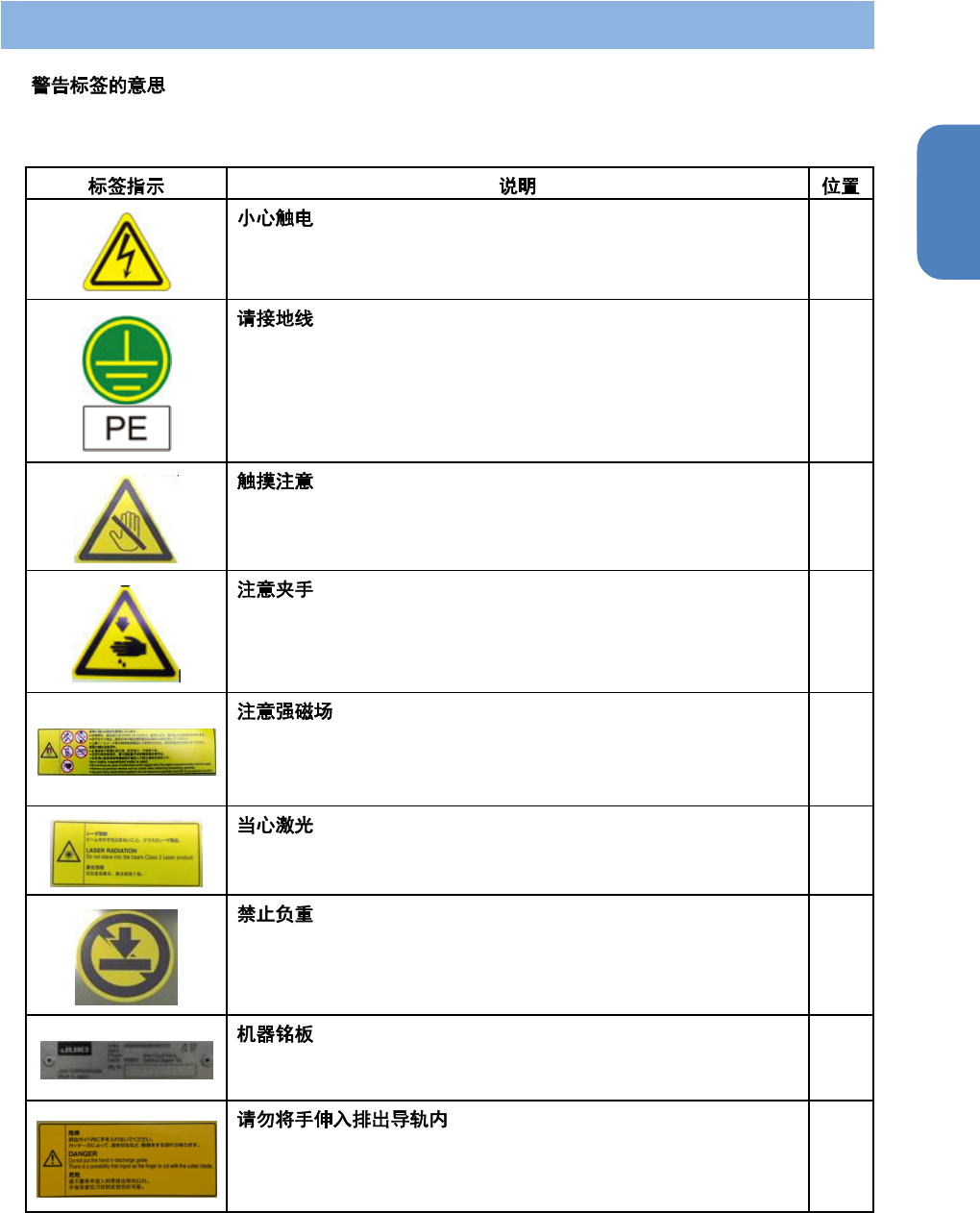

本机所贴显示警告标签的种类和意思如下。请在理解了各种记号意思的基础上，给予充分注意，进
行作业。
表示该装置以及场所被供给高压电，若在通电时接触会发生危险。
也表示该位置在主断路器 OFF 后依然通电。
a
表示用于外部保护电线的接地端子。
b
靠近可动部分，将手伸入操作时务必注意。
c
表示手，手指等有被可动部分夹住的危险。
d
不仅是通电，也指有强大磁场的装置及场所。对电子心脏起搏器，
磁卡，钟表可能造成影响。
e
表示可能发生由激光线引起的危害。
f
在标志周围坐下或用手施加大负荷，有可能导致零件损坏。
g
记载本机的规格。
j
切刀刃可能切断手指，造成身体伤害。
k
第
1
章
安全注意事项
1-8.
关于警告标签
16
n
警告标签位于本机的如下位置。标签的详细说明请参见上表的相应项目。另外，请确认紧急停止开
关的位置。
紧急停止开关
d,
e,
f
d
k
k
c
a
