4 操作篇
4-17 机器设置
467
4
n X (mm)
n Y (mm)
n R (deg)
n ( ,Z=0) ( ,Z=2) ( ,Z=4)
高速贴片头的贴片位置 X、Y、R 有整体移动的倾向时，在补正方向输入偏移量，提高贴片精度。(仅服
务人员可以变更)
高速贴片头的贴片精度，根据 Z 轴的高度设定为 Z= 0 / 2 / 4 (mm)3 个阶段，所以应对各个 Z 高度分别
进行设定。
分单元进行设定。
X、Y 的有效位数为小数点后 6 位。(范围为 -1.000000～1.000000。初始设定：0.000000)
R 的有效位数为小数点后 2 位。(范围为 -15.00～15.00。初始设定：0.00)。
（注意）通过校准补正贴片精度时，请对补正值复位后再进行补正。
4 操作篇
4-17 机器设置
468

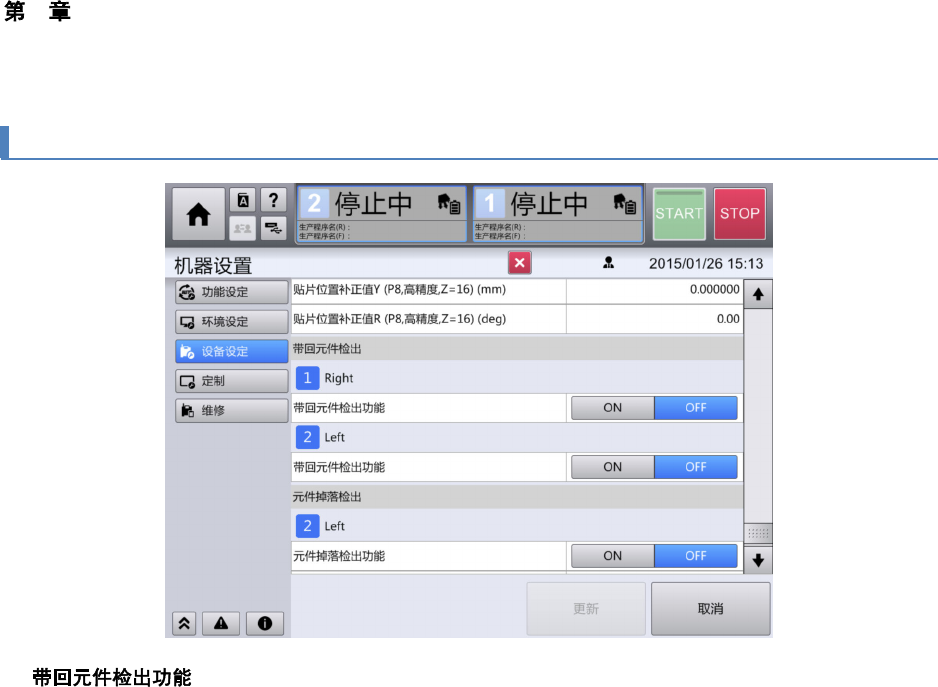

4-17-43.带回元件检出
n
选择 ON 时，可检测出元件贴片动作完成后是否元件没有贴片而附着在贴片后的吸嘴上。
如果检测出带回元件错误，可使用错误处理＞元件贴片确认的功能，确认基板上的贴片位置，以及执行
元件的重新贴片。
将带回元件检出设定为 ON 后，生产节拍有时会有一定的下降。
(例如，如果#1 贴片后#11 没有贴片时，在下一次#1 吸取前，由于必须在#11 侧使 RT 轴旋转进行拍摄
和识别，节拍将会相应下降。)
按单元设定。
(初始值: OFF)。
4 操作篇
4-17 机器设置
469
4

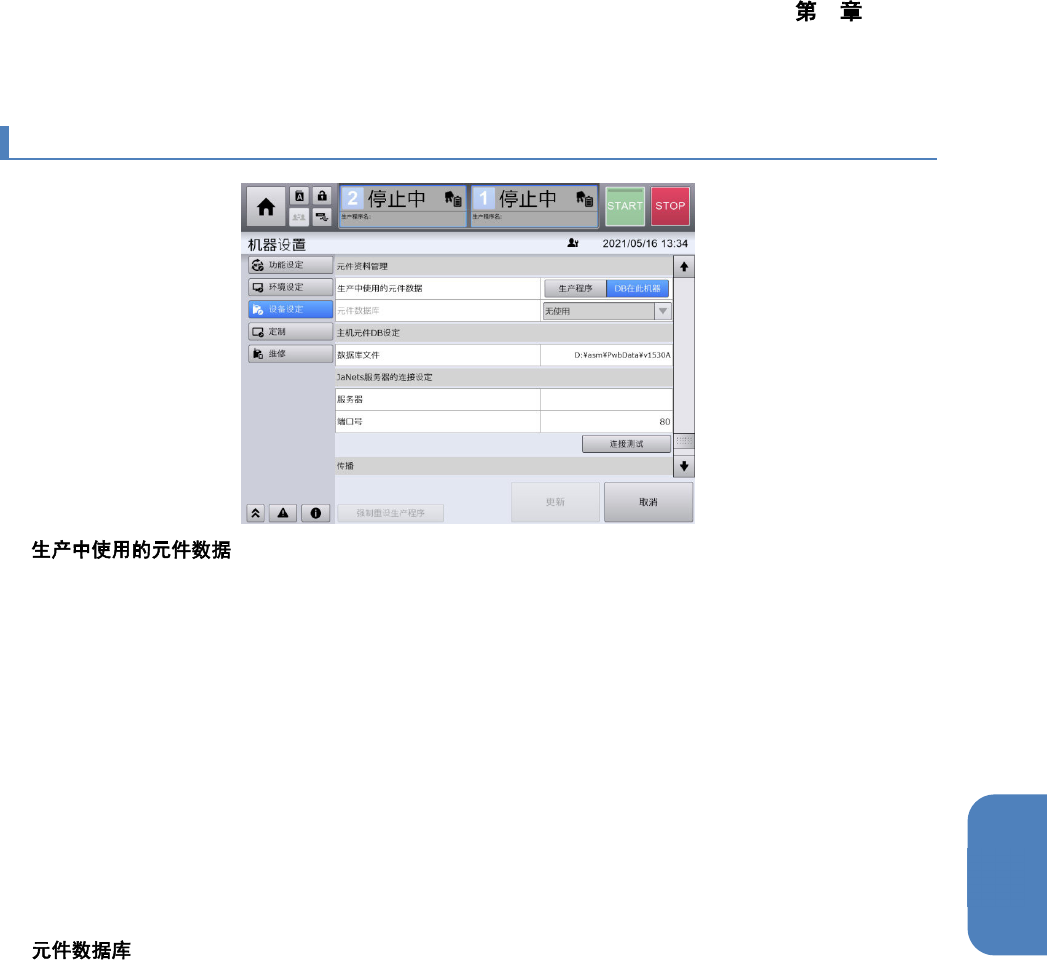

4-17-44.元件资料管理
n
生产中使用的元件数据可以选择使用在生产程序中记载的元件数据，或者使用在装置内 DB 中登录的元
件数据。
[DB 在此机器]： 从装置内 DB 取得最新的元件数据，实施生产及元件示教。
[生产程序]： 使用在生产程序中使用的元件数据，实施生产及元件示教。
在准备实施中，以及在文件操作画面打开生产程序时，不能变更设定。
在[生产程序的保存文件夹]中选择 Z 驱动器下的文件夹时，本设定固定为 [生产程序]，不能进行变更。
在使用外部网络上的生产程序时，以及共享装置内生产程序时，请选择[生产程序]。
将设定从[DB 在此机器]变更为[生产程序]，根据装置内 DB 的元件数据，更新 D:\asm\PwbData 以下的
全部文件夹内的全部生产程序 (*.PRD/*.i**)的元件数据。
（初始值：DB 在此机器）
n
设定制作元件数据时所使用的元件数据库。
在[生产所使用的元件数据]中选择[生产程序]时，或者在使用 IFS-NX/外部输出功能时，可以进行设定。
使用 IFS-NX/外部输出功能时，如果设定为[本体元件 DB]/[服务器元件 DB]，就可以从元件数据库取得
以下数据。
・拼接的 HMS 识别设定
・拼接的检测错拣次数
・拼接的最大空袋个数
[装置内 DB]：元件数据库不使用外部数据库。使用已有装置内的 DB。
[本体元件 DB]：元件数据库使用本体元件 DB。为了使用[本体元件 DB]，需要在本体元件 DB 设定中设
定数据库的参照处。
[服务器元件 DB]：元件数据库使用服务器元件 DB。使用服务器元件 DB 时，需要在 JaNets 服务器连接
设定中设定服务器名、端口编号。
