4 操作篇
4-18IFS-NX 的使用（选项）
485
4

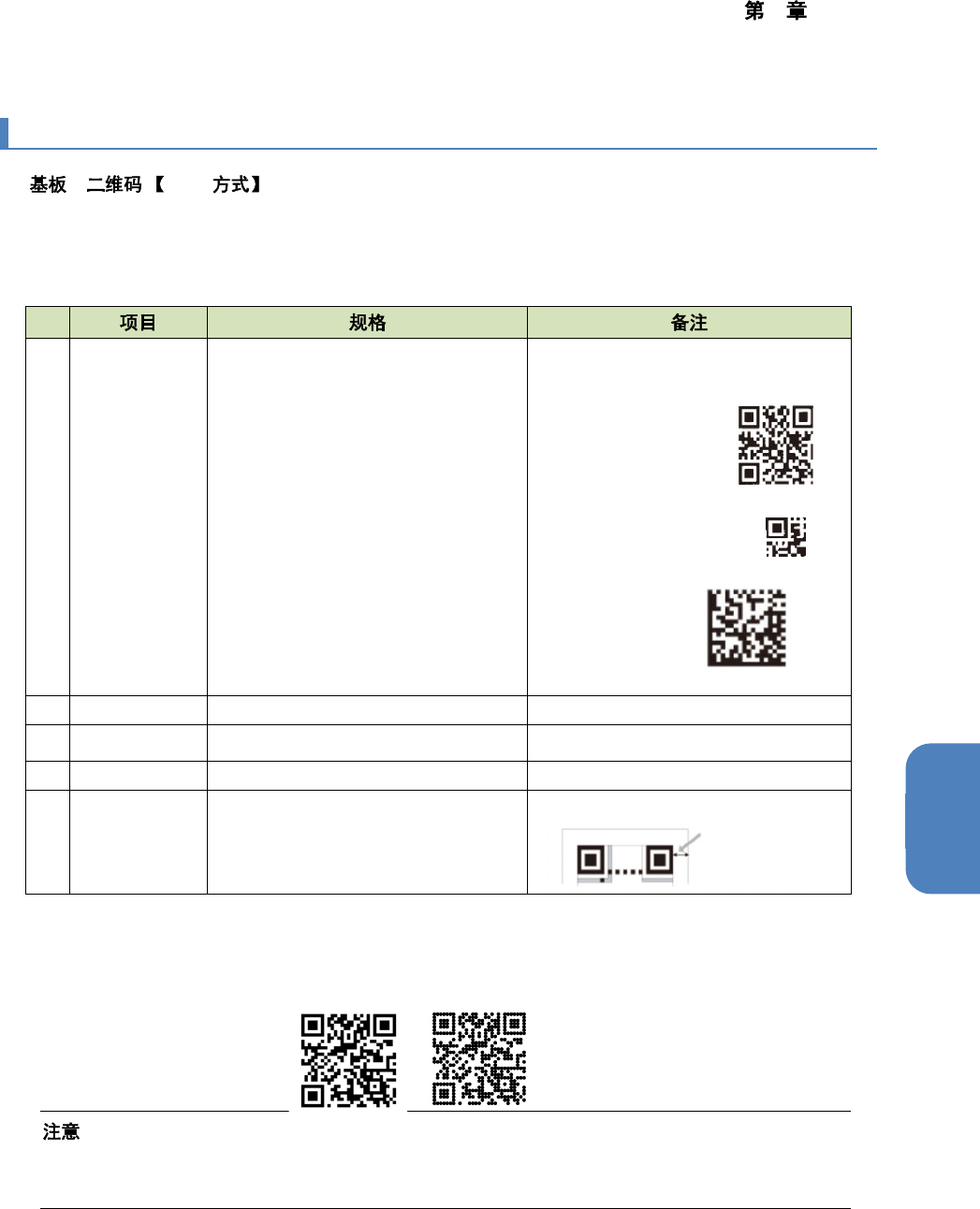

4-18-2. 基板条形码规格
n 2 OCC
(1) 可读入的标记
可通过基板二维码读入的标记规格如下。
No
1
可使用的条形
码（可使用的
代码）
QR 条形码代码(版本 1～版本 7)
MicroQR 代码(版本 M1～M4)
DataMatrix(ECC50、80、100，
140、200)
9×9 ～ 48×48
8×18 ～ 16 × 48
版本 1 = 21 × 21
版本 7 = 45 × 45
QR 条形码代码示例：
MicroQR 条形码代码示例：
DataMatrix 示例：
2
单元格尺寸 0.065mm(5 个点)～0.5mm
3
可使用的字符
仅英文数字 (禁止使用汉字・二进制)
4
最多字符数 *1 250 个字符
5
条形码（代
码）尺寸
□8.0mm 以下 含空白区
*1 IFS-NX 可处理的基板序列号的位数。
2 次元条形码(二维码)除了如下图所示单元格被完全涂色的类型以外，也可识别用点描绘黑色单元格的类型。
这时点的直径要与单元格尺寸相同。
Ÿ RX-8
不使用
1
次元条形码阅读器。由于
2
次元条形（二维）码是仅可使用
OCC
识别的规格，
因此在制造阶段不进行条形码阅读器的设定。
空白区
4 操作篇
4-18IFS-NX 的使用（选项）
486
(2) 读入方式
将基板固定在中央缓冲区后，OCC 移动到基板标记校正后的代码位置进行摄像。检测出的标记坐标将
保存到生产程序中。
(3) 学习数据
为进行二维码的高速识别，需先实施二维码的识别参数示教，生成学习数据。学习数据将保存在装置
HDD 内以及生产程序的压缩数据(ZIP)中。
n 2
RX-8 可使用的二维码分为以下 2 种。
・基板条形码（基板代码）： 1 块基板分配 1 个二维码。
・电路条形码（电路代码）： 基板上的各个电路分别分配 1 个二维码。
（制约）
・基板代码只能定义 1 种。
・电路代码 1 条电路只能定义 1 种。
・1 个生产程序内基板代码与电路代码不能混合定义。
基板代码的模式
电路代码的图案
◆ 通常基板([长尺寸基板模式]为[OFF]时)
对通常基板，各单元要读取基板代码/电路代码，所以要将基板代码/电路代码印刷在基板或电路元件贴
片单元的可识别位置。
◆ 长尺寸基板时
长尺寸基板，由于在上游侧定位时需要读取基板代码，因此基板代码必须印刷在装置的上游侧单元可识
别的位置。电路代码要被印刷在上游侧单元可识别的位置，或对该电路进行元件贴片的单元侧可读取电
路代码的位置。
电路 4 电路 3
电路 2 电路 1
4 操作篇
4-18IFS-NX 的使用（选项）
487
4
4-18-3. 机器设置
IFS 功能，分别设定了[误安装防止] 、 [追溯] 、[发生条形码识别错误时，跳过电路] 3 个选项功能。为了将
[追溯] 设定为 ON，[误安装防止] 要被设定 ON。为了将[发生条形码识别错误时，跳过电路] 设定为 ON，
[追溯] 要被设定为 ON。
使用 IFS-NX 的各功能时，安装（付费）选项后，要通过机器设置将功能有效化。本节对关于 IFS 在线连接
的方法、误安装防止功能、追溯功能的 ON/OFF 设定、以及其他在本功能中使用的参数进行说明。
通过付费选项安装程序安装 IFS-NX 的选项后，［顶部菜单］ - ［机器设置］ - [装置设定] 画面中即会显示
[IFS 在线连接设定]、[IFS 功能设定] 、以及[误安装防止设定] 的设定项目。
n IFS
(a)
IFS 在线连接 选择是否要 IFS 服务器的连接处理。
为了使用误安装防止功能，需要连接到 IFS 服务器。
•
ON
：连接
IFS
服务器
•
OFF
：不连接
IFS
服务器
(b)
服务器 输入 IFS 服务器的 IP 地址或服务器名（计算机名）。
(c)
端口号 设定 IFS 服务器的端口号。
(d)
机器 ID 输入连接到 IFS 服务器的机器 ID。
不能使用以下字符。
& < > “ ‘ #
最多字符数为 250 个字符。
(e)
要使用的元件
DB
使用 IFS-NX 时选择可以接入的元件 DB。
•
不使用：不从元件
DB
取得数据
(
初始设定
)
•
主机元件
DB
：从主机元件
DB
取得
IFS
数据
•
服务器元件
DB
：从
JaNets
服务器元件
DB
取得
IFS
数据
