4 操作篇 4-12 编辑数据库 265 4 找出元件 选择是否在吸取位置相 机跟踪、手动空洞示教处使 用找出元件功能。 • 使用：使用找出元件 功能 ( 为找出元 件的对象元件的默认值 ) • 不使用：不使 用找出元件功能 满足以下条件的元件， 可以使用找出元件功能。 • 8mm 纸带 • 形状种类为芯片元件 • 元件尺寸 0402 ～ 3216 • 供给角度 为 0 度 使用元件资料设定 选择是否使用元件资料 的有无元件阈值。 • …
4 操作篇
4-12 编辑数据库
264

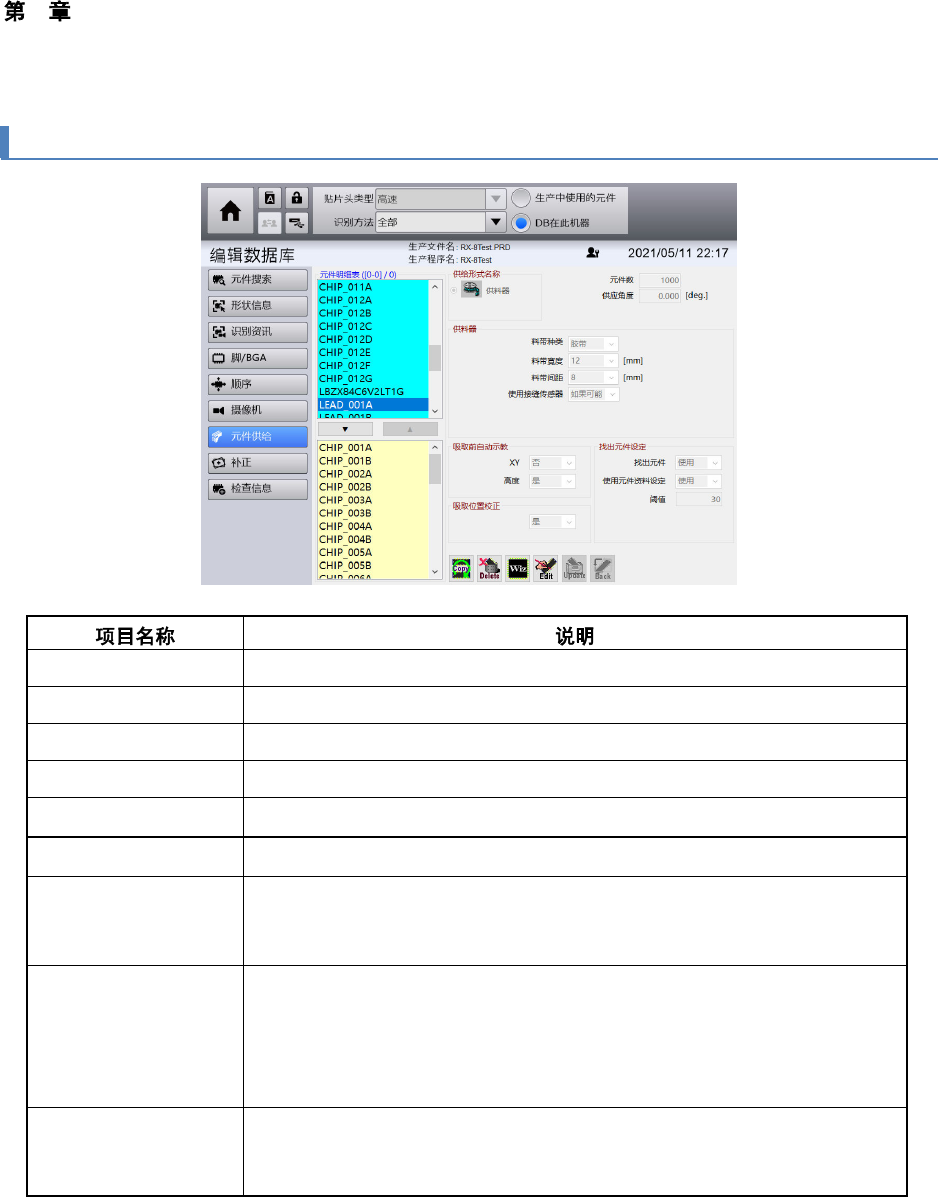

4-12-8. 元件供给资讯的画面
供给形式 选择供给形态。
元件数 输入新品的元件中收纳的元件个数。
供应角度 输入元件的供应角度。从上方看反时针方向为正方向。
料带种类 从[纸带]，[胶带]中选择料带的材质。
料带宽度 选择料带的宽度。
料带间距 选择料带上的元件间隔。
使用接缝传感器 选择在接缝（搭接）的检测中是否使用接缝传感器。
•
如果可能：如果是附带接缝传感器的送料器则使用。
•
不使用：即使是附带接缝传感器的送料器也不使用。
吸取前自动示教 选择是否从供料器吸取元件前，自动示教吸取位置的 [XY]位置或 [高度]。
进行自动示教时，选择 [是]，不进行时选择 [否]。
如果因元件的尺寸或供给形态不能进行示教，将会自动选择[否]。
•
XY
：设定是否通过自动空洞示教进行吸取示教
•
高度：设定是否通过
HMS
自动测量元件吸取高度
吸取位置校正 要进行元件吸取时选择是否使用吸取位置校正。
•
是：（初始值）在进行了吸取位置校正的吸取位置上吸取元件
•
否：吸取元件时不使用吸取位置校正
4 操作篇
4-12 编辑数据库
265
4
找出元件
选择是否在吸取位置相机跟踪、手动空洞示教处使用找出元件功能。
• 使用：使用找出元件 功能(为找出元件的对象元件的默认值)
•
不使用：不使用找出元件功能
满足以下条件的元件，可以使用找出元件功能。
•
8mm
纸带
•
形状种类为芯片元件
•
元件尺寸
0402
～
3216
•
供给角度
为
0
度
使用元件资料设定
选择是否使用元件资料的有无元件阈值。
• 使用：使用元件资料的有无元件阈值
• 不使用：使用机器设置中的有无元件的阈值（默认值）
阈值
输入找出元件功能中判定有无元件的阈值。
4 操作篇
4-12 编辑数据库
266
4-12-9. 元件的补正值信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件资料之吸取补正值/识别中心补正值信息。
补正值信息中汇集了吸嘴从带式供料器吸取元件时所需的数据。
吸取补正 X[mm] ／
吸取补正 Y[mm]
要吸取的位置不是元件中心时，为使从元件中心移到吸取位置，应输
入 XY 方向上的补正值。右方向和上方向用「+」号表示，左方向和下
方向用「
-」表示。
元件吸取面补正
输入从元件表面的高度到元件吸取面的高度。符号：上方向为「+」，
下方向为「-」。
吸取高度补偿 输入元件吸取时的吸嘴高度补偿量。符号为下方向用「+」号表示，上
方向用「-」表示。
识别中心补正 X[mm]／
识别中心补正 Y[mm]
显示作为元件识别中心的位置偏移值，显示范围为-999.999 mm～
999.999 mm。
Tips
Ÿ
如果
RF04AS
的料带为透明或半透明，在进行
[
吸取时自动示教
]
的
[
高度
]
测定时，
HMS
的激光
会透过而得不到正确的测定值，有可能导致吸取率恶化。
Ÿ
此时，将
[
吸取时自动示教
]
的
[
高度
]
设定为
[
否
]
，测定料带的厚度
(
去除覆带后
)
，按照以下内
容进行设定
[
吸取按压量
]
。
Ÿ (
例：料带厚度
0.3mm
时，
0.05 - 0.3 = -0.25mm)
Ÿ
将该值作为默认值，根据需要调整
[
吸取按压量
]
。
