4 操作篇 4-15 示教 373 4 坏板标记的识别（连续标记识别模式） 1 [ ] [ ] 显示 [ 坏板标记识别测试 ] 对话框。 2 [ ] 显示 [ 坏板标记连续识别 ] 对话框。 n (a) 连续识别 结果列表 列表 显示 各坏板 标记 的连 续识别 结果 。 • 坏板标记 ID ：坏板标记的坏板标记 ID • 标记类型 ID ：坏板标记的坏板标记类型 ID • 识别结果：将连续识别的结果显示为 “ 有 ” （有坏板标记） …
4 操作篇
4-15 示教
372
2 ID

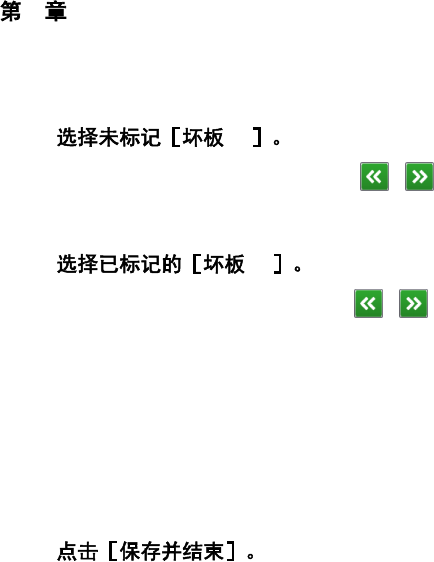

点击文本框输入，或者点击右侧的 / 选择坏板 ID。
点击 [坏板标记‘无’] 按钮，测定临界值。
3 ID
点击文本框输入，或者点击右侧的 / 选择坏板 ID。
点击 [坏板标记‘有’] 按钮，测定临界值。
2 点测定结束后，按照判定值更新 [临界值]。
2、3 的顺序也可以调换。
标记的坏板有多处时，循环执行 3，可以计算出考虑到标记深浅差异的判定值。
为无标记的坏板时，在接近标记颜色的位置可以用微调按钮移动，用 [坏板标记‘有’] 按钮实施临界值
测定。
4
关闭［坏板标记临界值判定］对话框，显示［坏板识别测试］对话框。
根据所判定的临界值，更新识别参数，保存生产程序。
4 操作篇
4-15 示教
373
4
坏板标记的识别（连续标记识别模式）

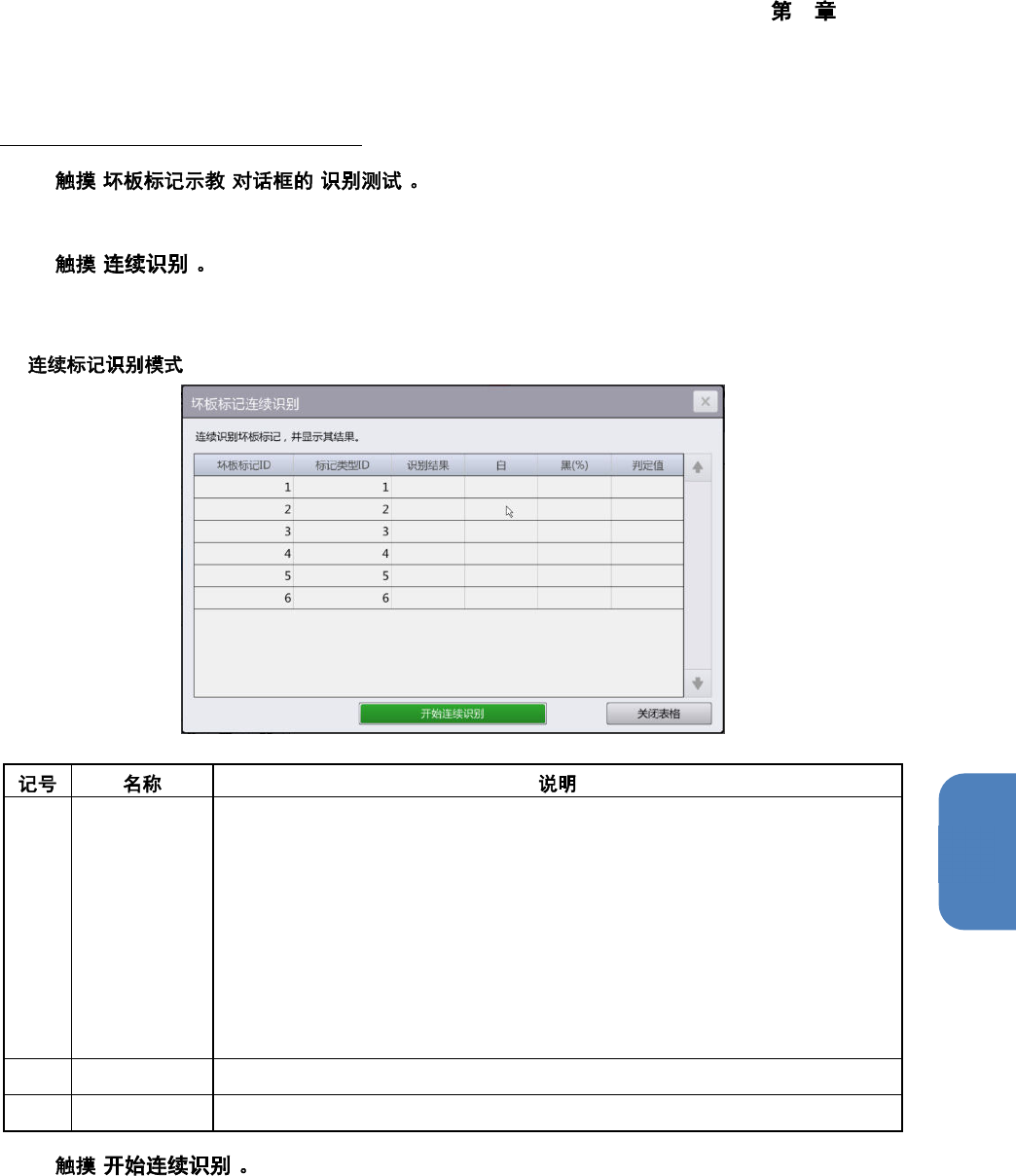

1 [ ] [ ]
显示[坏板标记识别测试]对话框。
2
[ ]
显示[坏板标记连续识别]对话框。
n
(a)
连续识别
结果列表
列表显示各坏板标记的连续识别结果。
•
坏板标记
ID
：坏板标记的坏板标记
ID
•
标记类型
ID
：坏板标记的坏板标记类型
ID
•
识别结果：将连续识别的结果显示为
“
有
”
（有坏板标记）
/“
无
”
（无坏板标
记）。
•
白
(%)
：根据指定的阈值判定识别图像的黑白等级，以
%
显示判定为白色
的区域（仅显示黑白识别的标记）。
•
黑
(%)
：根据指定的阈值判定识别图像的黑白等级，以
%
显示判定为黑色
的区域（仅显示黑白识别的标记）。
•
判定值：显示形状识别结果的分数值（仅显示形状识别的标记）。
(b)
开始连续识别 连续执行连续识别结果列表中显示的坏板标记识别。
(c)
关闭表格 关闭连续标记识别模式画面，显示单独标记识别模式。
3
[ ]
根据各坏板标记中设定的识别条件，与生产时一样连续执行识别测试。
所有坏板标记的识别完成后，将在连续识别结果列表中显示识别结果。
4 操作篇
4-15 示教
374
4 ID
[ ]
关闭连续标记识别模式，显示单独标记识别模式。
连续识别结果列表中选择的坏板标记 ID 的最终识别结果将在摄像机图像中显示。识别方法为形状识
别时，详细错误中将显示发生错误的详细原因。
5
[ ]
关闭[坏板标记识别测试]对话框，显示[坏板标记示教]对话框。
根据坏板标记的识别测试结果，更新识别参数并保存。
