4 操作篇
4-15 示教
352
n [ ]
(a)

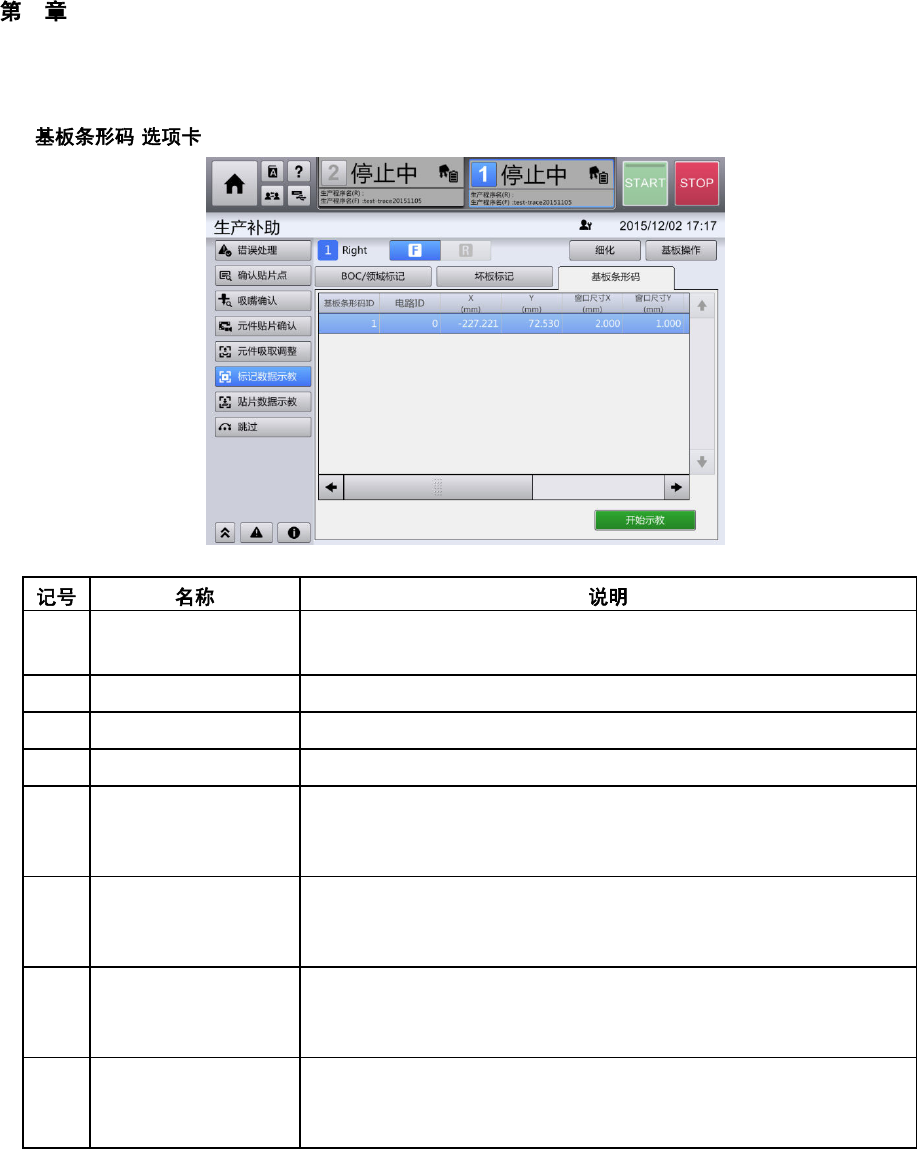

指定通道 显示作为操作对象的单元通道。
本机为单一传送模式时，仅显示 [F] 按钮，不能选择。
(b)
示教对象选择选项卡 从[BOC/领域标记]，[坏板标记]中选择进行示教的标记资料的对象。
(c)
BOC/领域标记列表 显示 BOC/领域标记列表（单元间共通）。
(d)
坏板标记列表 显示坏板标记列表（单元间共通）。
(e)
基板条形码列表 显示基板代码及电路代码的列表（在单元间共通）。
仅对使用连接 IFS-NX 或事件通知的追溯（选项）的生产程序才显示
此项。
(f)
细化 触摸后显示[细化]对话框，细化列表中显示的数据。
关于[细化]对话框的详情，请参阅「4-6-4 元件贴片确认」的「细化
对话框的详情」
(g)
基板操作 触摸后显示[基板操作]对话框，搬入/搬出要进行示教的基板。
关于[基板操作]对话框的详情，请参阅「4-6-4 元件贴片确认」的
「基板操作对话框的操作」
(h)
开始示教 显示各标记数据示教对话框，进行示教处理。
详情请参阅下述的「BOC/领域标记示教」，「坏板标记示教」、或
「4-18 IFS-NX 的使用（选项）」
4 操作篇
4-15 示教
353
4
n BOC/ /
标记 ID 显示[BOC/领域标记 ID]。
坏板标记 ID 显示[坏板标记 ID]。
X (mm) / Y (mm)
显示标记中心位置 XY。
窗口尺寸 X (mm)
/ 窗口尺寸 Y (mm)
显示标记识别窗口的 XY 方向大小。
dX (mm) / dY (mm)
错开标记识别窗口的中心位置时，显示 XY 方向的窗口位置补正值。
标记类型 ID 显示标记类型 ID。
BOC ID
显示补正坏板标记位置的 BOC/领域标记 ID。
n
基板条形码 ID 显示基板代码的基板代码 ID。
电路 ID 显示基板代码所属电路的电路 ID。
X (mm) / Y (mm)
显示基板代码的中心位置 XY。
窗口尺寸 X(mm)
／窗口尺寸 Y(mm)
显示基板代码识别窗口 XY 方向的尺寸。
dX (mm) / dY (mm)
显示基板代码识别窗口中心位置错位时的 XY 方向窗口位置偏移值。
基板条形码类型 ID 显示基板代码类型 ID。
BOC ID
显示补正基板代码位置的 BOC 领域标记 ID。
4 操作篇
4-15 示教
354

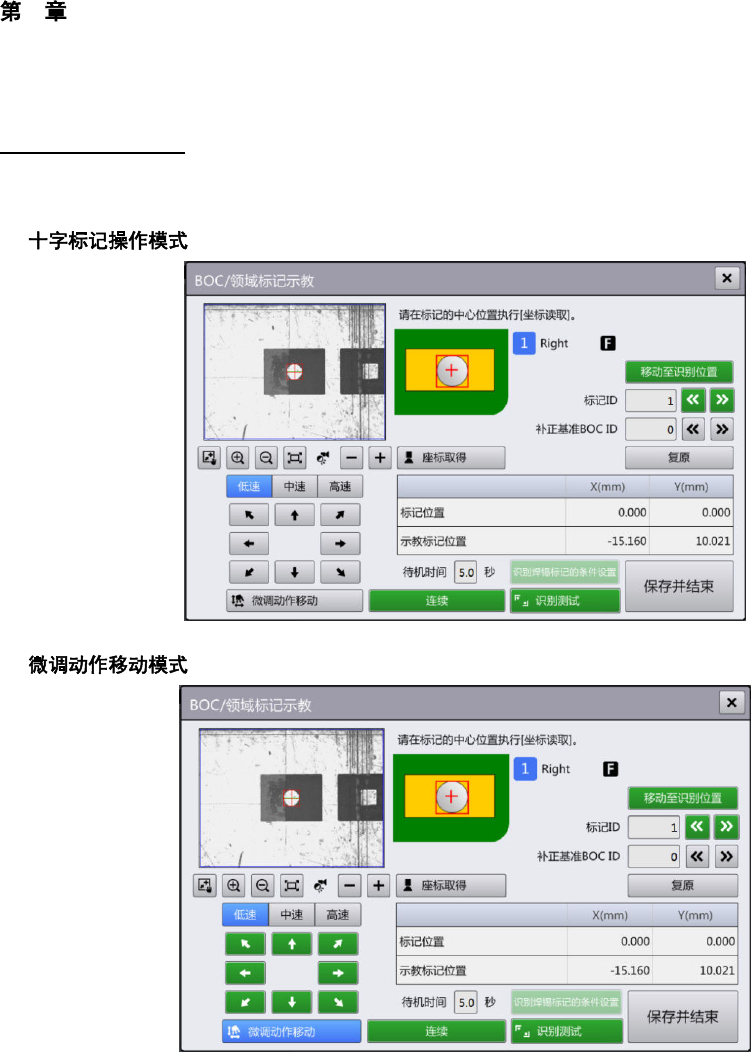

BOC/领域标记示教
在[标记数据示教]画面中按[BOC/领域标记] - [开始示教]的顺序触摸后，将显示[BOC/领域标记示教]对话框。
在[编辑生产程序] - [BOC/领域标记] 画面中，操作 [T]按钮后，也同样会显示［BOC/领域标记示教］对话框。
n
n
