4 操作篇
4-15 示教
360

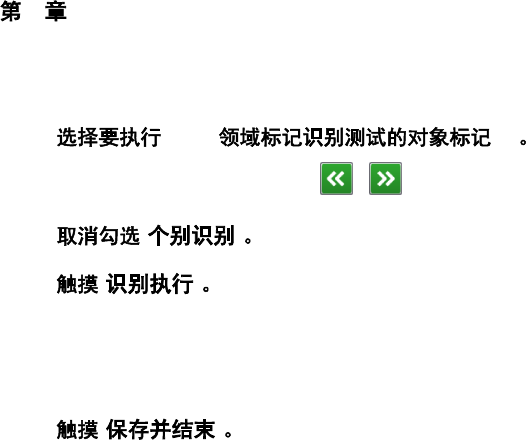

2 BOC/ ID
请触摸文本区域输入，或触摸 / 选择标记 ID 的位置。
3
[ ]
4
[ ]
根据坐标值列表中显示的窗口大小，窗口补正值，以及识别结果列表中显示的照明层级，分数值条
件，开始识别对象 BOC 标记，更新识别结果。
摄像机图像中将显示最新条件下的识别结果图像。发生错误时，将在[详细错误]中显示错误的详情。
5
[ ]
关闭[BOC/领域标记识别测试]对话框，显示[BOC/领域标记示教]对话框。
通过 BOC/领域标记识别测试，识别参数将被更新并保存到生产程序中。
4 操作篇
4-15 示教
361
4
BOC/领域标记的识别（连续标记识别模式）

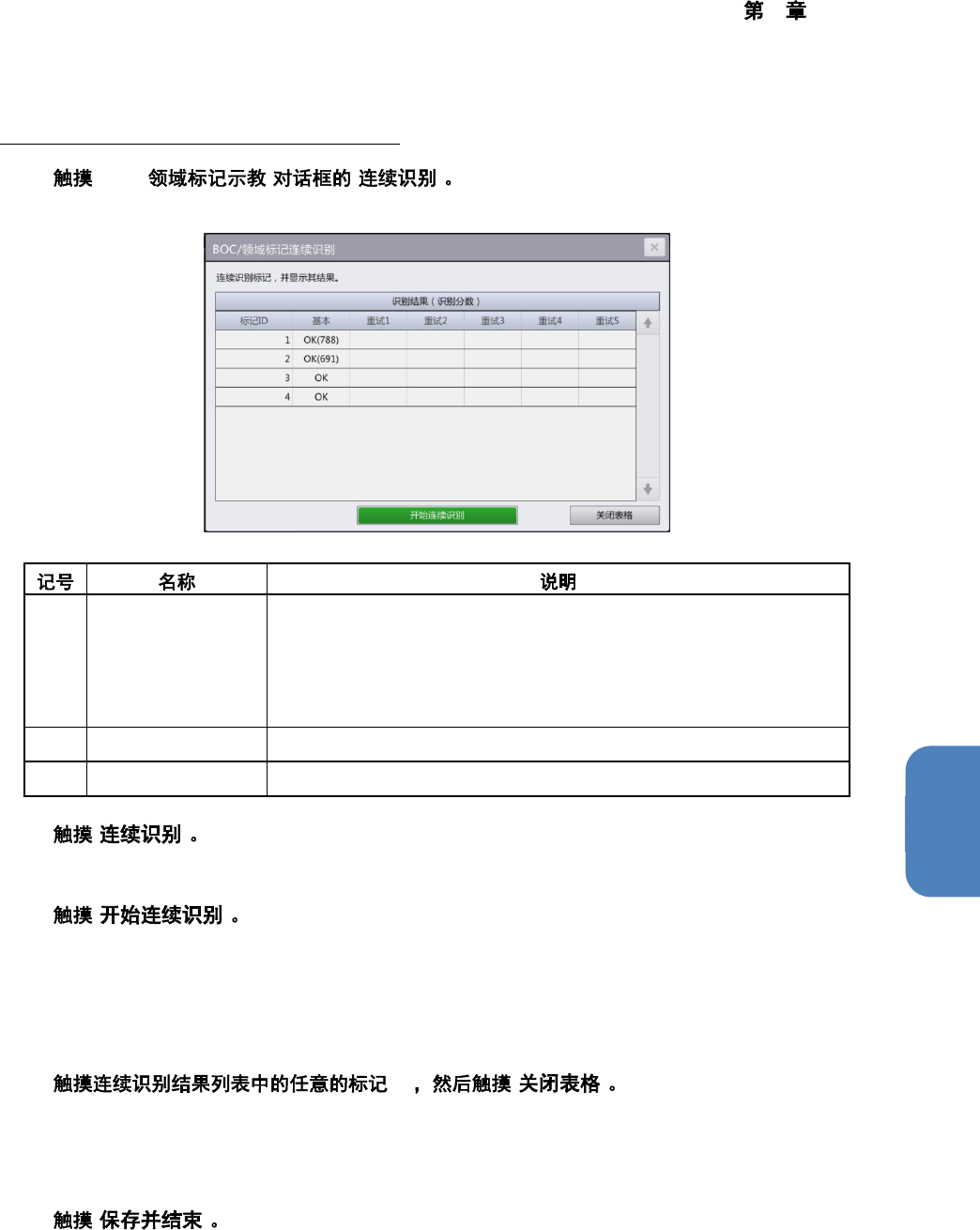

1 [BOC/ ] [ ]
显示[BOC/领域标记连续识别]对话框。
(a)
连续识别结果列表 列表显示各 BOC/领域标记的连续识别结果。
•
识别结果（识别分数）：显示连续识别的结果（
OK/NG
以及标
记识别结果的分数值）。
•
标记
ID
：显示
BOC/
领域标记的标记
ID
。
(b)
开始连续识别 开始连续进行连续识别结果列表中显示的 BOC/领域标记识别。
(c)
关闭表格 关闭连续标记识别模式画面，显示单独标记识别模式。
2
[ ]
显示[BOC/领域标记连续识别] 对话框。
3
[ ]
根据各 BOC/领域标记中设定的识别条件，连续执行识别测试。
连续识别时，将与实际生产时一样，按基本、重试 1、重试 2 的顺序识别 BOC/领域标记，但如果中
途识别结果为 OK，将不再继续识别。
所有 BOC/领域标记的识别完成后，将在连续识别结果列表中显示识别结果。
4 ID
[ ]
关闭连续标记识别模式画面，显示单独标记识别模式画面。
连续识别结果列表中选择的标记 ID 的最终识别结果将在摄像机图像及详细错误中显示。 [详细错误]
中，会显示发生错误时的详细信息。
5
[ ]
关闭[BOC/领域标记识别测试]对话框，显示[BOC/领域标记示教]对话框。
根据 BOC/领域标记识别测试，识别参数将被更新，并保存到生产程序中。
4 操作篇
4-15 示教
362
错误的应对
如果在识别 BOC/领域标记时发生识别错误，将在识别结果列表的[识别结果]中显示 NG。
Ÿ
连续标记识别模式下，识别后的摄像机图像及详细错误中只会显示连续识别的最终识别结果，
中途的错误信息不会显示。
为了通过摄像机图像及详细错误确认识别失败的对象之识别条件结果，要重新执行 BOC/领域标记识别。

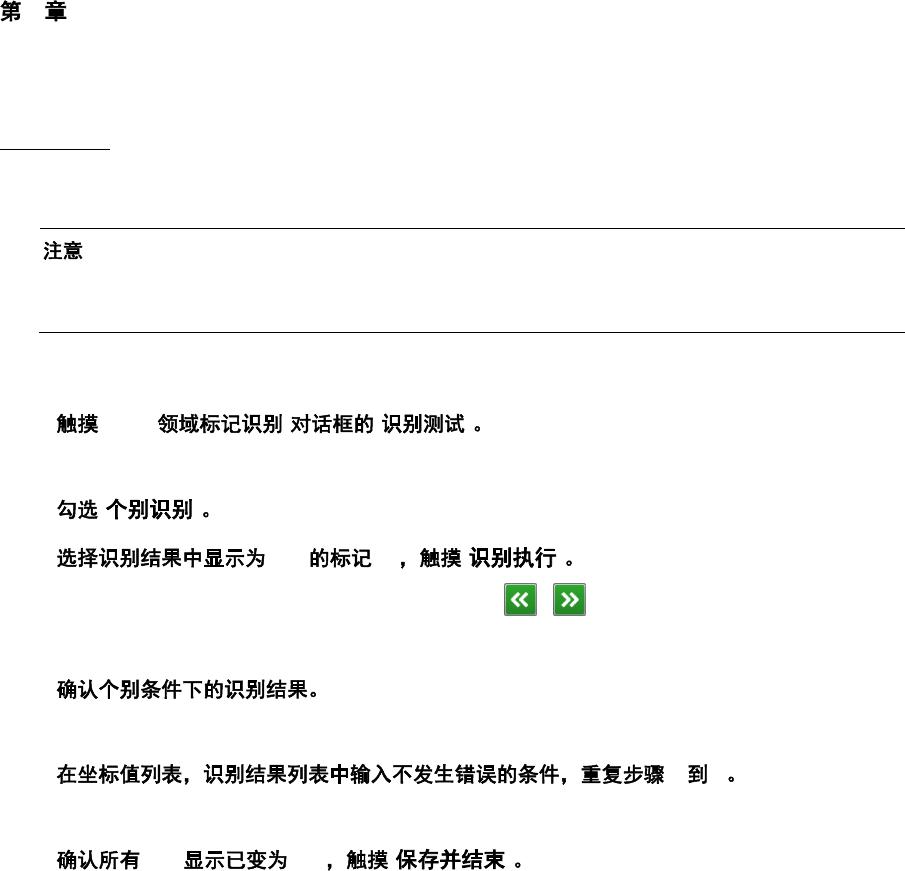

1 [BOC/ ] [ ]
显示[BOC 标记识别测试]对话框。
2
[ ]
3 NG ID
[ ]
请触摸 BOC/领域标记 ID 的文本区域输入，或触摸 / 选择标记 ID 的位置。
按坐标值列表，识别结果列表中显示的条件，执行对象 BOC/领域标记的识别。
4
确认摄像机图像中显示的识别结果图像和[详细错误]中显示的错误发生时的详细原因。
5 3 4
关于输入不发生错误的条件，请参阅下述的「识别参数更改的详情」。
6 NG OK
[ ]
关闭[BOC/领域标记识别测试]对话框，显示[BOC/领域标记示教]对话框。
更新识别参数，并保存到生产程序中。
