RX-8_说明书(1).pdf - 第136页
4 操作篇 4-3 生产 54 n [ ] n [ ]
4 操作篇
4-3 生产
53
4
4-3-8. 生产条件
生产模式的设定
触摸[生产]画面子菜单面板中的[生产条件]，显示[生产条件]画面。
n [ ]
n [ ]
4 操作篇
4-3 生产
54
n [ ]
n [ ]
4 操作篇
4-3 生产
55
4

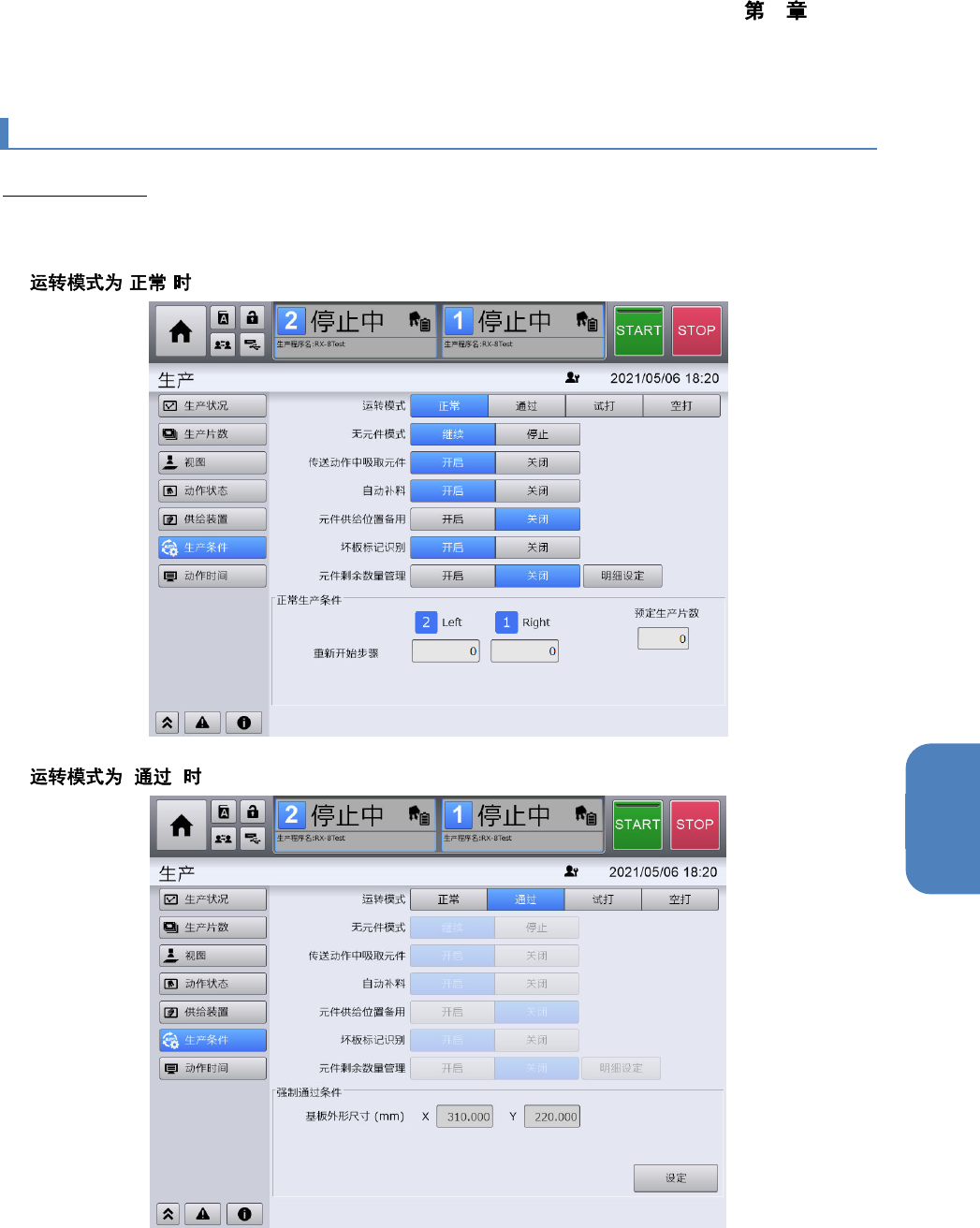

(a)
运转模式
选择自动运转的运转模式。
•
正常：在普通模式下生产。
•
通过：不进行元件的贴片动作，只将基板从上游装置传送到下游装
置。
•

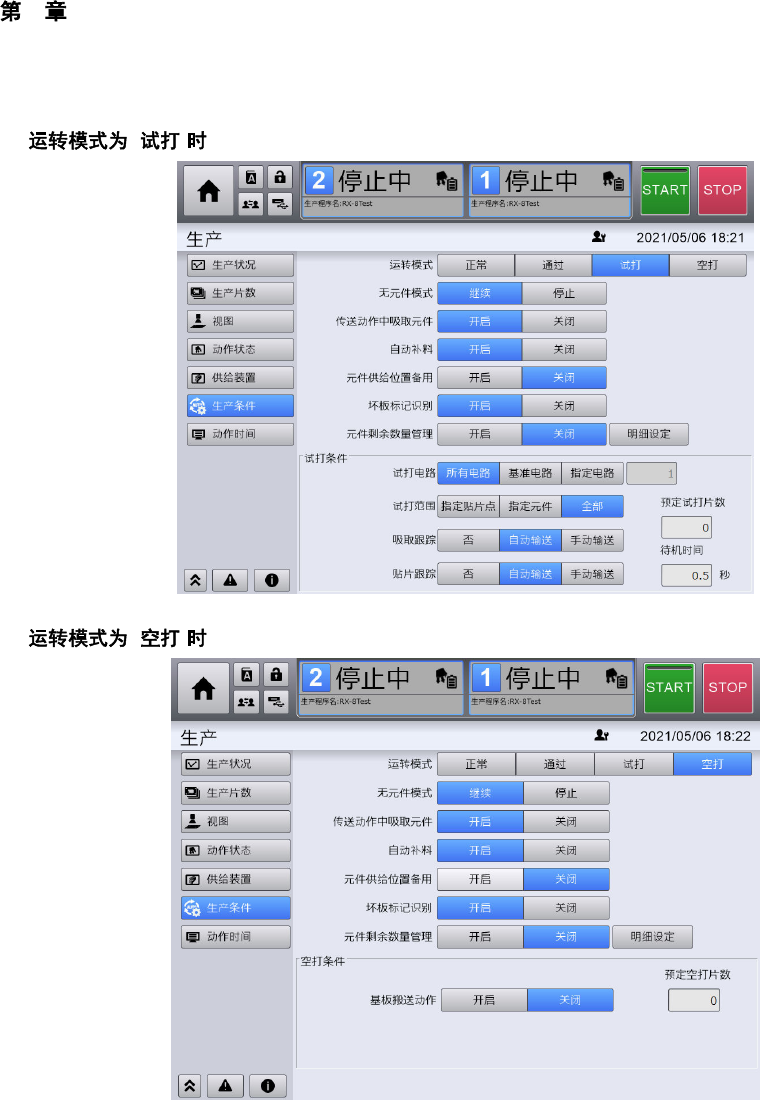

试打：为了进行测试生产，对基板进行逐片生产。
•
可执行吸取位置跟踪及贴片后的贴片位置跟踪。
•
空打：不使用元件，检查生产时吸取贴片的动作。
仅在用户级别为
[
MAINTENANCE
（维护）
]
时可选择
[
通过
]
。
(b)
模式设定区域
设定[无元件模式]，[传送动作中吸取元件]，[自动补料]，[元件供给位置
备用]，[坏板标记识别]的各种模式。
(c)
正常条件
运转模式为[正常]时，对于在生产过程中去除的基板，可设定从中途重新
开始生产时的重新开始步骤。
•
重新开始步骤：可指定生产站点中的任意一个站点，指定重新开始
步骤号。如果设定为
0
，则忽略设定从最开始的步骤进行贴片。仅
可设定为
0
或在设定对象的站点中贴片范围内的步骤号。
(d)
强制通过条件
运转模式为[通过]时，要将装置强制设定为通过模式时的生产条件进行指
定。
•
基板外形尺寸
(mm)
：输入传送基板的外形尺寸
(X, Y)
。
•
设定：按照指定的基板外形尺寸，读入空（
Dummy
）生产程序。
当选择［通过模式］作为［运转模式］，触摸［设定］按钮后，如果是
装有生产程序的状态，会出现告知复位的对话框。当触摸对话框的 [OK]
按钮后，基板外形尺寸、生产通道即被设置。然后，触摸[START]按
钮，即开始指定的基板外形尺寸、生产通道的通过模式运转。
仅当用户级别为［MAINTENANCE］时，才能编辑此项。
