4 操作篇 4-3 生产 36 一次性更换台车交换 触摸 [ 安排：核对元件 ] 对话框的 [ 一次性更换台 车交换 ] ，显示 [ 安排：一次 性更换台车交换 ] 对话框。 1 如果一次性 更换台车 的种类 不适用生产 程序的生 产类型 ，将显示 [ 安排 ：一次性 更换台车 交换 ] 对话框。 2 [ ] 一次性更换台车会下降，元件核对结 果将全部重置 。 （但是，使用生产管理系统，或者事 件通知的防止 误安装功能（选项）时，元件核…
4 操作篇
4-3 生产
35
4
n [ ]
在[支援准备]菜单中触摸[自动执行]后，如果安排的全部工序都完成，将显示[安排：安排完成]对话框。
(a)
画面切换按钮 完成所有的支援准备，切换为对应的画面显示。
(b)
关闭 完成所有的支援准备，返回[支援准备]画面的显示。
(c)
生产条件
显示贴片精度等影响生产节拍的生产条件。
•
传送速度：显示装置内的基板传送速度
•
前工程已完成贴片的最大贴片元件高度：显示生产线上游装置贴片元
件的高度。在机器设置的设定值和生产程序（优化值）中，显示最大
值（自动生产时
Z
轴高度的基准值）
•
基板停止器使用：显示是否使用基板停止器
通常 生产 生产状况 切换到[生产状况]画面。
生产条件 切换到[生产条件]画面。
生产补助 元件贴片确认 切换到[元件贴片确认]画面。
标记数据示教 切换到[标记数据示教]画面。
贴片数据示教 切换到[贴片数据示教]画面。
Tips
Ÿ [
支援准备
]
菜单中不设定通过（模式）
*
。
*
不进行元件的贴片动作，只将基板从上游装置传送到下游装置。
4 操作篇
4-3 生产
36

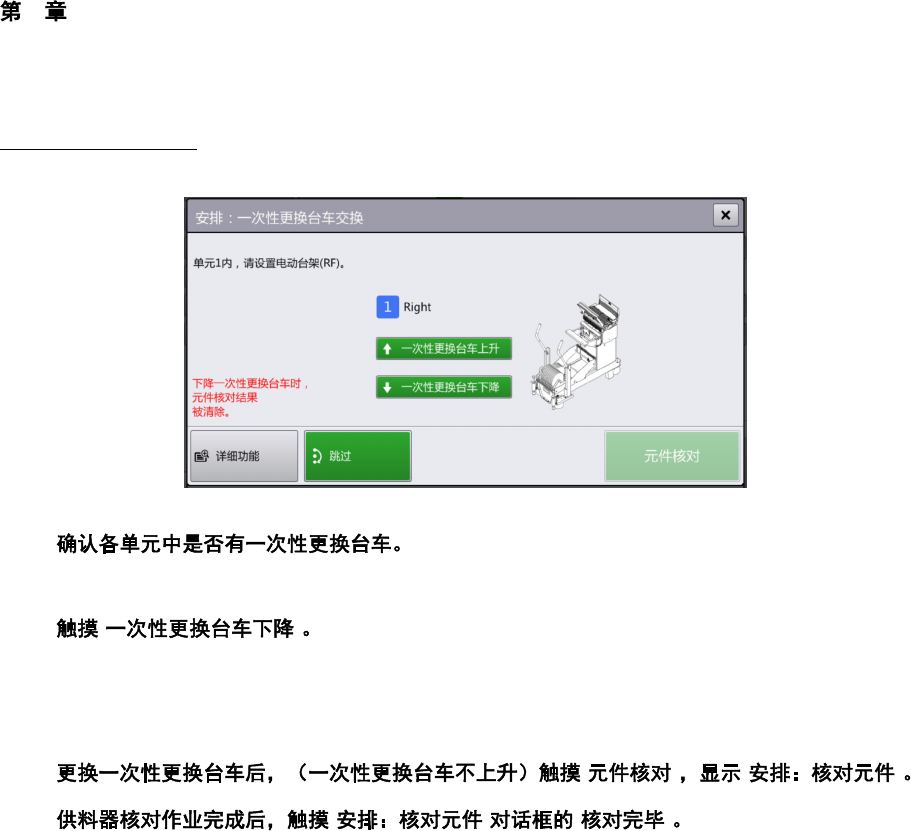

一次性更换台车交换
触摸[安排：核对元件]对话框的[一次性更换台车交换]，显示[安排：一次性更换台车交换]对话框。
1
如果一次性更换台车的种类不适用生产程序的生产类型，将显示[安排：一次性更换台车交换]对话框。
2 [ ]
一次性更换台车会下降，元件核对结果将全部重置。
（但是，使用生产管理系统，或者事件通知的防止误安装功能（选项）时，元件核对结果不会被重
置。）
3 [ ] [ ]
4 [ ] [ ]
一次性更换台车上升，判定带式供料器是否安在正确的供给位置上。
4 操作篇
4-3 生产
37
4
4-3-2. 生产
n
[生产]菜单中，除了可进行生产的开始，停止动作之外，还可确认不同生产状况下本机的各项运行状况。
切换到[生产]菜单画面的方法如下。
• 在顶部菜单画面中触摸[生产]。
• 通过跳跃功能切换到[生产]菜单相关的功能画面。
n
在[生产]菜单中，可选择以下子菜单。
• [生产状况]菜单
掌握生产中的机器运行状况，错误，警告信息。
• [视图]菜单
确认摄像机拍摄的图像。
• [动作状态]菜单
确认贴片头和吸嘴的运行状况，错误，警告状况。
• [供给装置] 菜单
确认供给部元件的配置状况，错误，警告状况。
• [生产条件]菜单
根据生产对象的生产程序设定生产条件。
生产的开始
生产准备完成后，可以开始生产。
长按共通面板的[START]1 秒以上，开始生产。
生产的停止
触摸[STOP]后，将运转至可重新开始生产的时间点，然后停止生产。
Ÿ
触摸
[START]
后马上触摸
[STOP]
本机可能不会正常停止。要使其停止时，请确认共通面板的单
元按钮中显示为
[
停止中
]
。
按下紧急停止按钮，将立即停止生产。
通过紧急停止按钮停止本机时，要在重新开始生产前清除本机中的基板。
有关基板取出方法的详情，请参阅「4-6-4 元件贴片确认」。
Tips
Ÿ
实际生产数达到生产预定数的设定值时，生产也将自动停止。
