4 操作篇 4-14 数据制作步骤 303 4 6 [ ] [ ] [ ] 7 [ ] [ ] [ ] [ ] 8 [ ] 显示 [ 吸取、废弃 ] 画面。 根据摄像机图像制作、编辑元件数据 时，要用吸嘴 吸取元件。 9 [ ] 显示 [ 影像存取 ] 画面。
4 操作篇
4-14 数据制作步骤
302

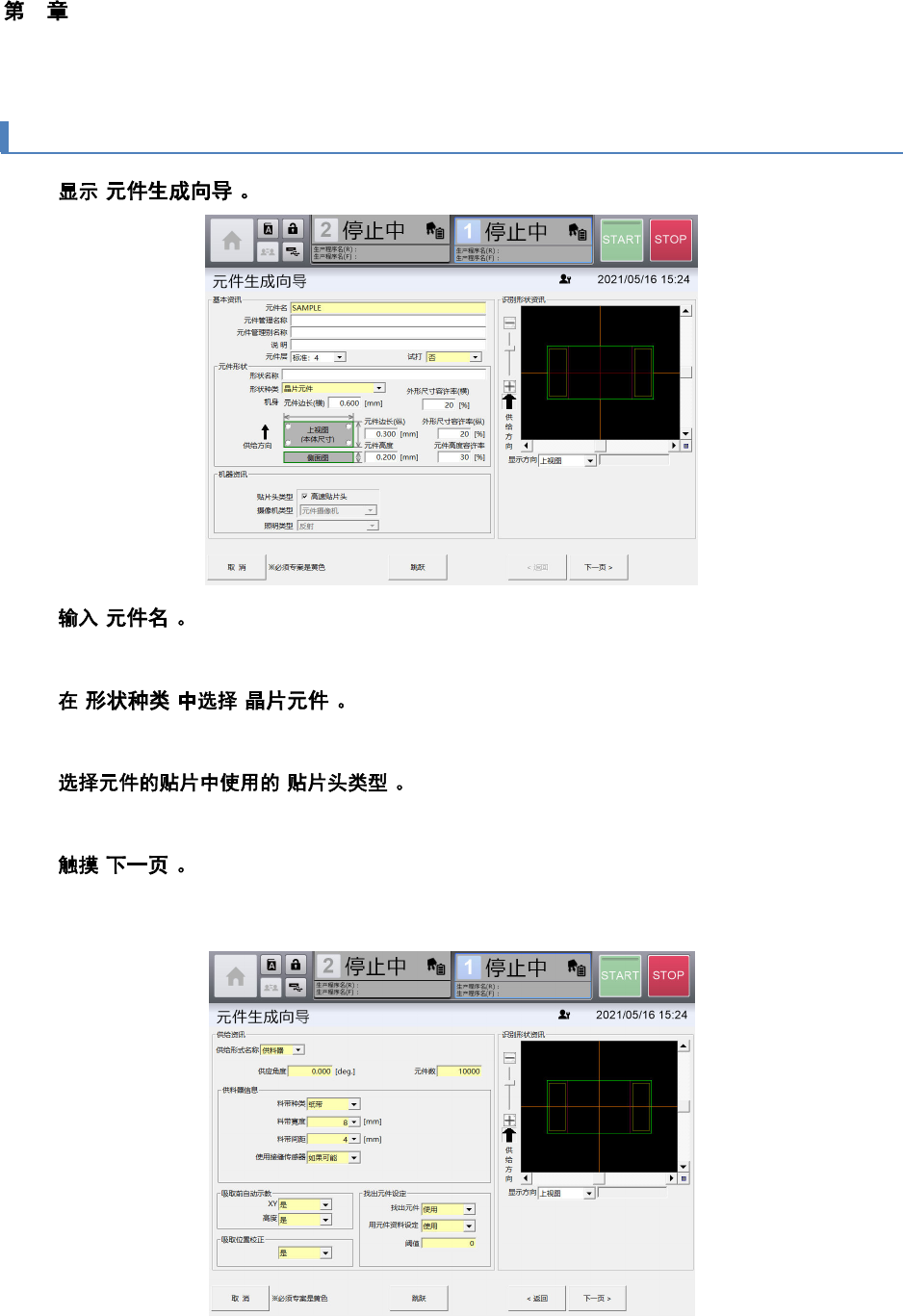

4-14-3. 制作晶片元件的数据
1
[ ]
2
[ ]
输入任意的元件管理名称，元件管理别名称，说明。
3
[ ] [ ]
输入任意的形状名称，外形尺寸，容许率。
4 [ ]
使用根据元件的尺寸选择的贴片头，有时不能生成元件数据。
5
[ ]
显示[供给资讯]画面。

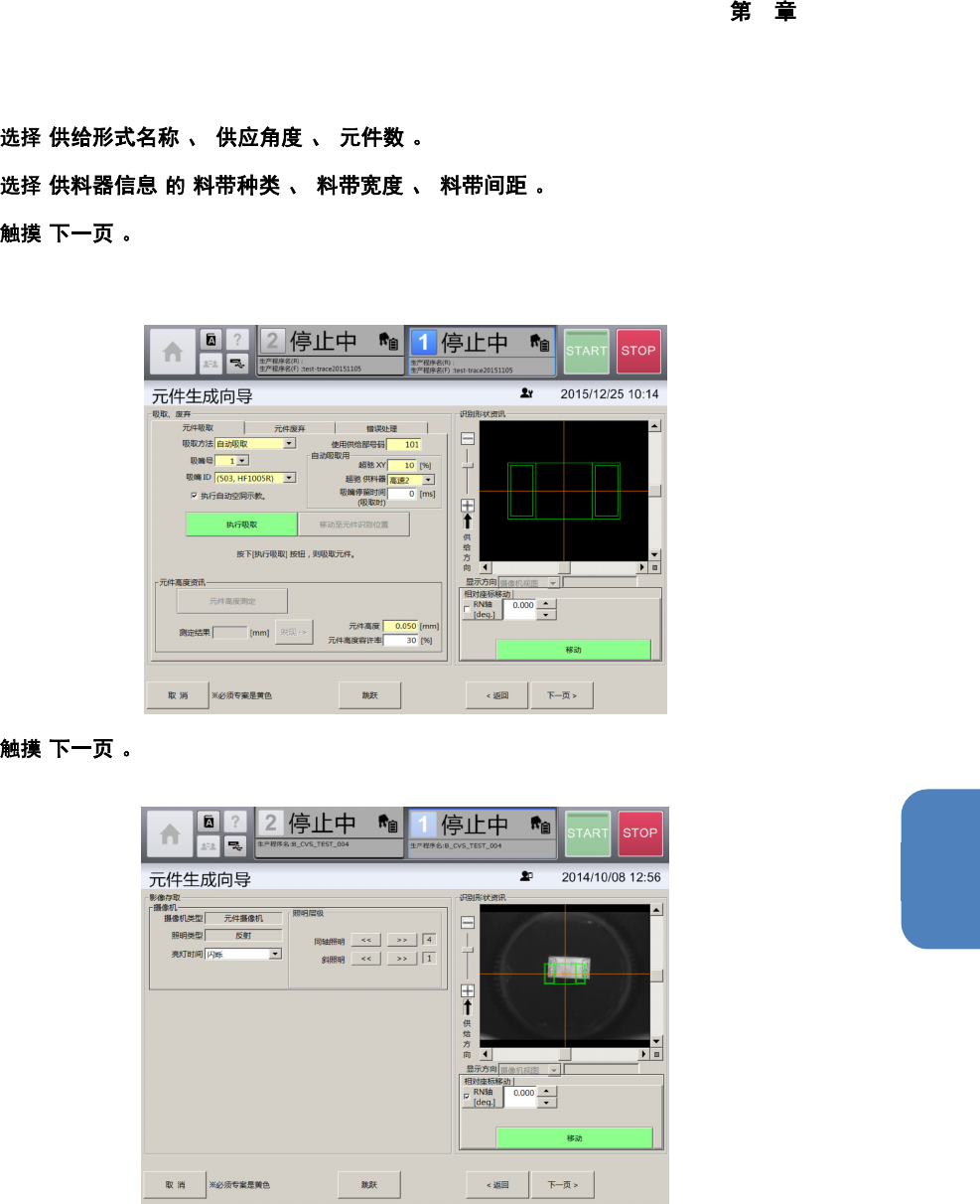

4 操作篇
4-14 数据制作步骤
303
4
6
[ ] [ ] [ ]
7
[ ] [ ] [ ] [ ]
8
[ ]
显示[吸取、废弃]画面。
根据摄像机图像制作、编辑元件数据时，要用吸嘴吸取元件。
9
[ ]
显示[影像存取]画面。

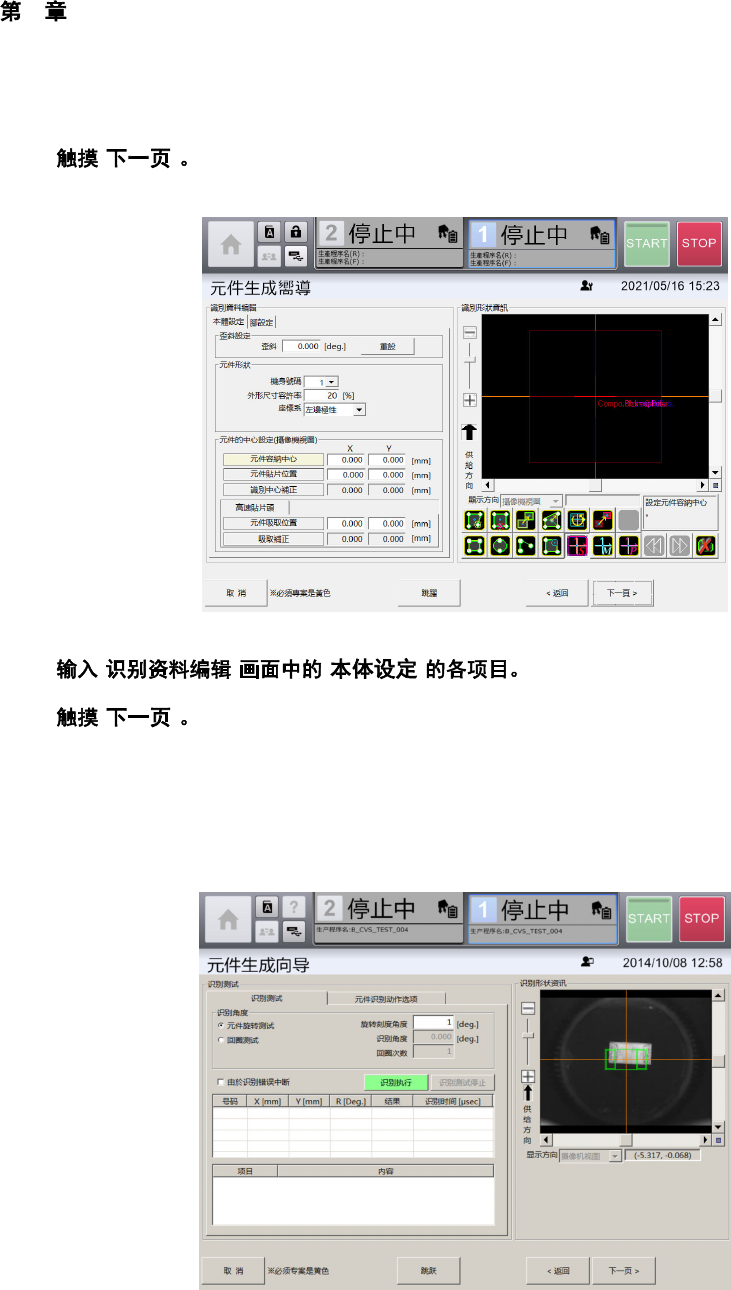

4 操作篇
4-14 数据制作步骤
304
10
[ ]
显示[识别数据编辑]画面。
11
[ ] [ ]
12
[ ]
显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取有元件时，使用[识别资料编辑]画面中制作的元件识
别数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
