4 操作篇 4-15 示教 350 13 [ ] 设定在各点上的待机时间，用于确认供给 部空洞中心位置的坐标。 14 [ ] 摄像机图像将向所有供给部空洞的中 心位置连续移动。确认与供给部空洞中心 位置的偏移。 触摸 [STOP] 后中断。 15 [ ] 保存示教结果，关闭 [ 手动空洞示教 ] 对话框，显示 [ 空洞示教 ] 对话框。 [ 空洞示教 ] 对话框的供给位置列表中的 dX ， dY 值将更新。
4 操作篇
4-15 示教
349
4

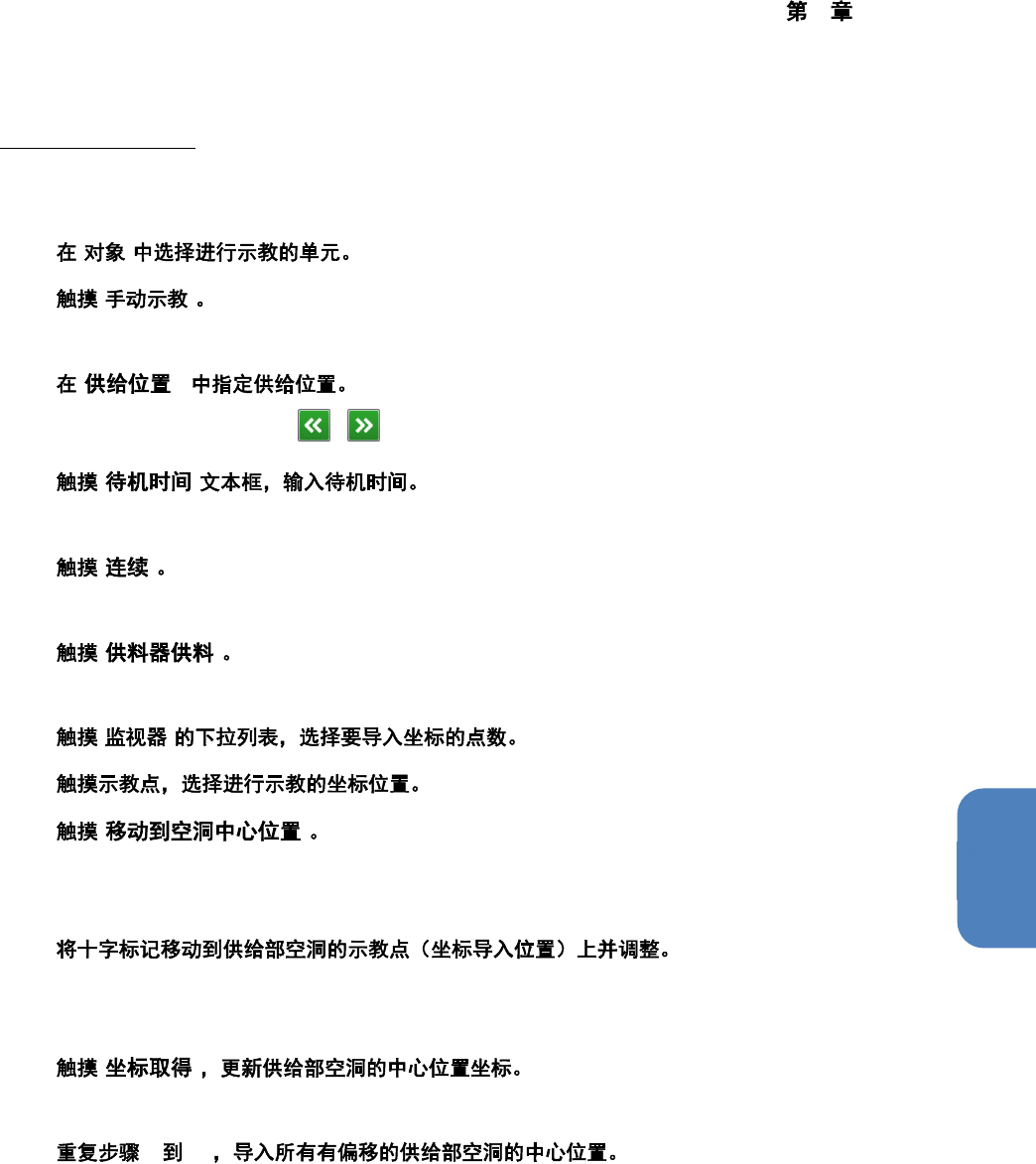

手动示教空洞的操作
在[元件吸取调整]中触摸[空洞示教]，将显示[空洞示教]对话框。
1 [ ]
2 [ ]
显示[手动空洞示教]对话框。
3
[ #]
请触摸文本框输入，或触摸 / 选择供给位置。要个别手动示教时，请跳到步骤 6.
4
[ ]
设定在各点上的待机时间，用于确认供给部空洞中心位置的坐标。
5
[ ]
摄像机图像将向所有供给部空洞的中心位置连续移动。确认与供给部空洞中心位置的偏移。
6
[ ]
将由带式供料器送出元件。
7 [ ]
8
9
[ ]
摄像机将移动到示教对象供给部的空洞中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
10
摄像机图像中有示教点时进行十字标记操作，其他情况下进行微调移动。
进行示教的目标位置可能是 1 点或 2 点，有所不同。
11
[ ]
进行 2 点以上目标位置的示教时，重复步骤 8 到 11，导入第 2 点之后的坐标位置，触摸[计算]。
12 3 11
4 操作篇
4-15 示教
350
13
[ ]
设定在各点上的待机时间，用于确认供给部空洞中心位置的坐标。
14
[ ]
摄像机图像将向所有供给部空洞的中心位置连续移动。确认与供给部空洞中心位置的偏移。
触摸[STOP]后中断。
15
[ ]
保存示教结果，关闭[手动空洞示教]对话框，显示[空洞示教]对话框。
[空洞示教]对话框的供给位置列表中的 dX，dY 值将更新。
4 操作篇
4-15 示教
351
4
4-15-3. 标记数据示教
测量生产程序的贴片资料中设定的 BOC/领域标记、坏板标记、以及基板条形码在基板上的位置，在作为
OCC 目标位置进行修正的示教作业中，可确认并细化显示测量对象标记数据，设置测量用的基板。
触摸[生产补助]菜单中的[标记数据示教]，显示[标记数据示教]画面。
[标记数据示教]画面，在用户级别为[SUPERVISOR（管理员）]或[MAINTENANCE（维护）]时才会显示。
触摸共通面板选择对象单元，画面左上方将显示选择的单元。
n [BOC/ ]
n [ ]
