4 操作篇 4-16 校准 397 4 4-16. 校准调整本机的机械构造，或通过精度测量计算补正量，确保自动运转时能维持一定的机械动作精度。触摸顶部菜单中的 [ 校准 ] ，即显示此菜单。 [ 校准 ] 仅在用户级别为 [MAINTENANCE （维护） ] 时，才会显示。 n 机器调整 • OCC 照明校准 • 算出 OCC 的像素率 • XY 轴自动校准 • XY 轴软限位设定 • HMS 转写 • 基板面高度测量 •…

4 操作篇

4-15 示教

396

保存示教结果。

Tips

在外形基准示教中示教的基板端位置不会反映到生产程序的优化中。

在外形基准示教中通过示教的基板端位置决定基板的位置时，有时基板上的标记及贴片位置会

在贴片头的可动范围以外。这时需要调整停止器的安装位置。

变更停止器的设置位置后，需要重新实施外形基准示教。

进行基板端有缺口基板的生产时，需要按照使用的基板在安排后实施外形基准示教。示教有缺

口的基板后，要进行其他基板的生产时也同样要进行此操作。

如果是不进行

BOC

标记补正的基板生产，在基板生产过程中实施外形基准示教有可能发生贴片

偏移，因此请在生产开始前实施外形基准示教。

4 操作篇

4-16 校准

397

4-16. 校准

调整本机的机械构造，或通过精度测量计算补正量，确保自动运转时能维持一定的机械动作精度。

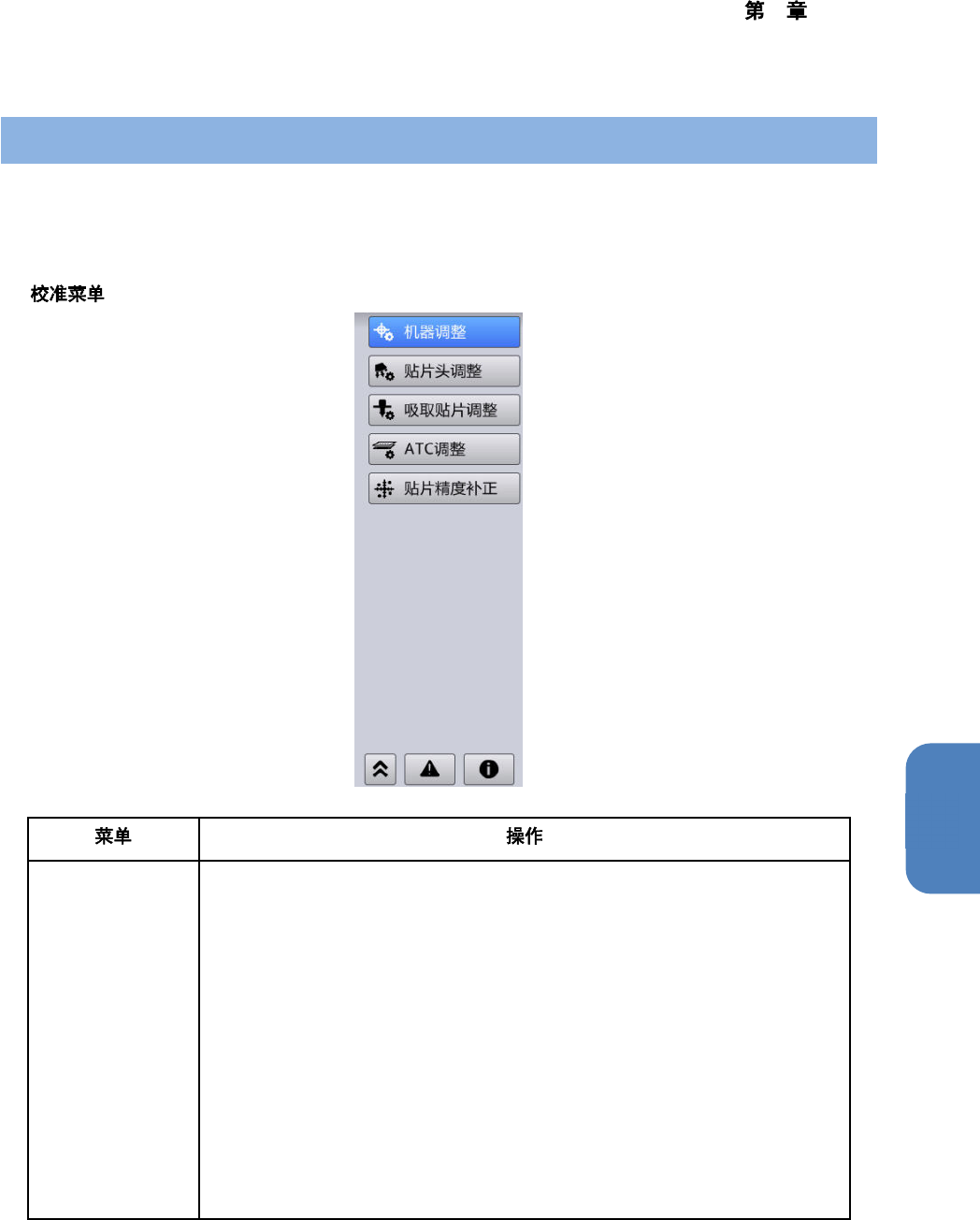

触摸顶部菜单中的[校准]，即显示此菜单。

[校准]仅在用户级别为[MAINTENANCE（维护）]时，才会显示。

机器调整

• OCC 照明校准

• 算出 OCC 的像素率

• XY 轴自动校准

• XY 轴软限位设定

• HMS 转写

• 基板面高度测量

• 吸嘴高度检测开关的高度测量

• 治具安置台的高度测量

• Z 轴原点自动校准

• Z 轴软限位设定

• 支撑台的高度调整

4 操作篇

4-16 校准

398

贴片头调整

• RT/RN 原点自动校准

• H 轴原点自动校准

• H 轴软限位设定

• 贴片头内传感器调整

• 确认吸嘴有无传感器

• 确认轴返回传感器

• 阀的原点复位

• 确认阀的真空压

• 元件摄像机照明校准

• 算出元件摄像机的像素率

• 吸取检查摄像机照明校准

• 算出吸取检查摄像机的像素率

• 吸嘴前端位置测量

吸取贴片调整

• 算出贴片行程

• 确认 RN 齿轮精度

• RN 轴角度补正

• 各吸嘴号的转录测量

• 转录校准

ATC 调整进行 ATC 的调整。

贴片精度补正执行贴片精度补正。

4-16-1. 机器调整

在[机器调整]画面中，可对本机的 XYZ 轴及 HMS 进行相关的校准。

触摸[校准]画面左侧的子菜单面板中的[机器调整]，即显示[机器调整]画面。
