4 操作篇 4-16 校准 414 8 - 5. 玻璃基板的拆下 选择『拆下基板』，则 在台车下降之 后，解除安全盖子的锁 紧。 请拆下玻璃基板。 8-6. 补正结果确认完毕 选择『确认 OK 』。
4 操作篇
4-16 校准
413
4
8
-
2.
执行到元件贴片
按照吸嘴 X 位置补正的 7-2 到 7-4 的相
同步骤，在玻璃基板上实施元件贴片。
使用 X 位置补正结果，执行元件贴片。
8
-
3.
吸嘴
X
位置补正结果确认
全部元件的贴片完毕，选择『X 位置补
正确认』后，使用装置内的摄像机，自
动测定贴片后的元件位置。
8
-
4.
显示
X
位置补正结果
自动测定完毕后，显示结果。
吸嘴 X 位置补正结果图显示的横轴为 X
轴的贴片坐标(mm)，纵轴为 X 轴的移动
量(μm)。
吸嘴 X 位置补正的结果，可以在 [履历]
＞ [校准] 画面进行确认。
确认测定结果后，请选择『关闭』，关
闭画面。
4 操作篇
4-16 校准
414
8
-
5.

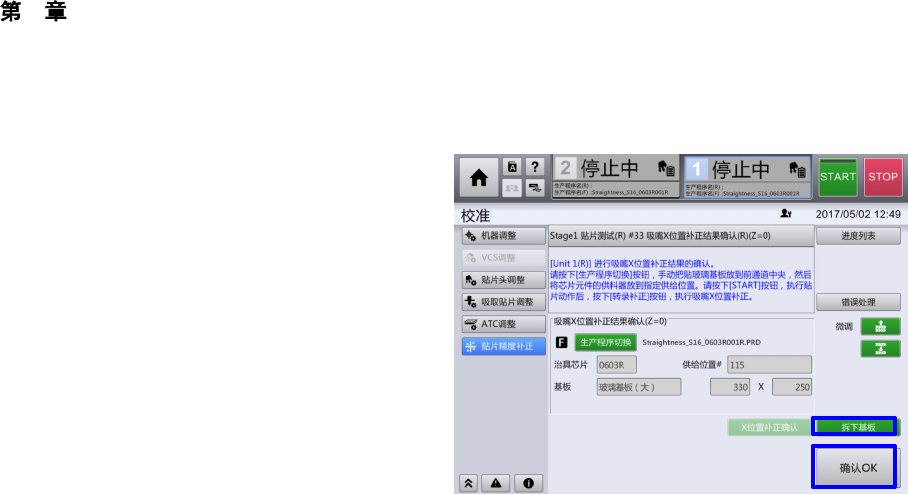

玻璃基板的拆下
选择『拆下基板』，则在台车下降之
后，解除安全盖子的锁紧。
请拆下玻璃基板。
8-6.
补正结果确认完毕
选择『确认 OK』。
4 操作篇
4-17 机器设置
415
4

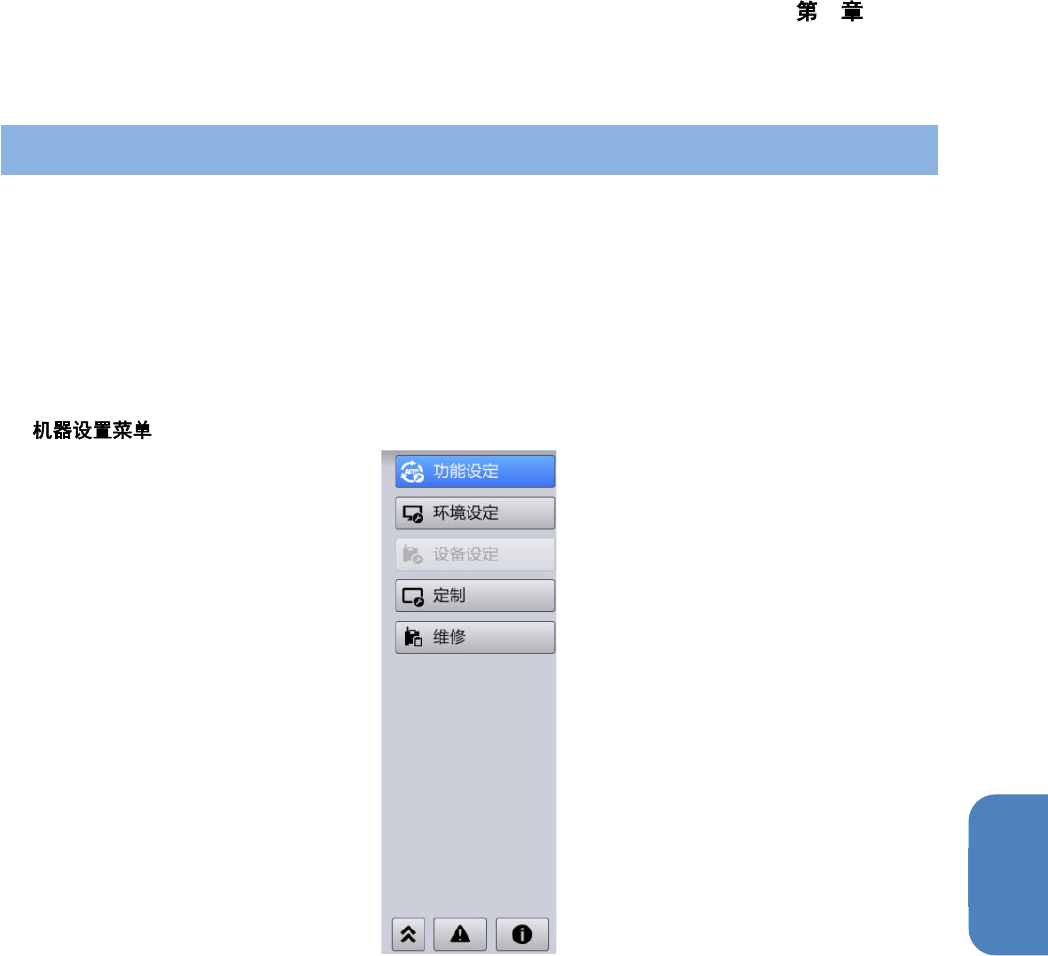

4-17. 机器设置
在[机器设置]菜单中，可进行功能设定，动作及装置相关的参数调整，各种设定更改，机器数据的备份及恢
复，日志的保存等。
触摸顶部菜单中的[机器设置]，即显示此菜单。
[机器设置]菜单的[功能设定]菜单，当用户级别为［SUPERVISOR］或［MAINTENANCE］时会显示出来。
其他仅在用户级别为[MAINTENANCE(维护)]时显示。
关于[机器设置]菜单的详情，请参阅本机的服务手册。
