4 操作篇 4-16 校准 399 4 4-16-2. 贴片头调 整 在 [ 贴片头调整 ] 画面中，可对本机的贴片头 进行相关的校准。 触摸 [ 校准 ] 画面左侧的子菜单面板中的 [ 贴片头调整 ] ，显示 [ 贴片 头调整 ] 画面。 4-16-3. 吸取贴片调整 在 [ 吸取贴片调整 ] 画面中，可对本机的 贴片头进行相关的校准。 触摸 [ 校准 ] 画面左侧的子菜单面板中的 [ 吸取贴片调整 ] ，即显示此画面。
4 操作篇
4-16 校准
398
贴片头调整
• RT/RN 原点自动校准
• H 轴原点自动校准
• H 轴软限位设定
• 贴片头内传感器调整
• 确认吸嘴有无传感器
• 确认轴返回传感器
• 阀的原点复位
• 确认阀的真空压
• 元件摄像机照明校准
• 算出元件摄像机的像素率
• 吸取检查摄像机照明校准
• 算出吸取检查摄像机的像素率
• 吸嘴前端位置测量
吸取贴片调整
• 算出贴片行程
• 确认 RN 齿轮精度
• RN 轴角度补正
• 各吸嘴号的转录测量
• 转录校准
ATC 调整 进行 ATC 的调整。
贴片精度补正 执行贴片精度补正。
4-16-1. 机器调整

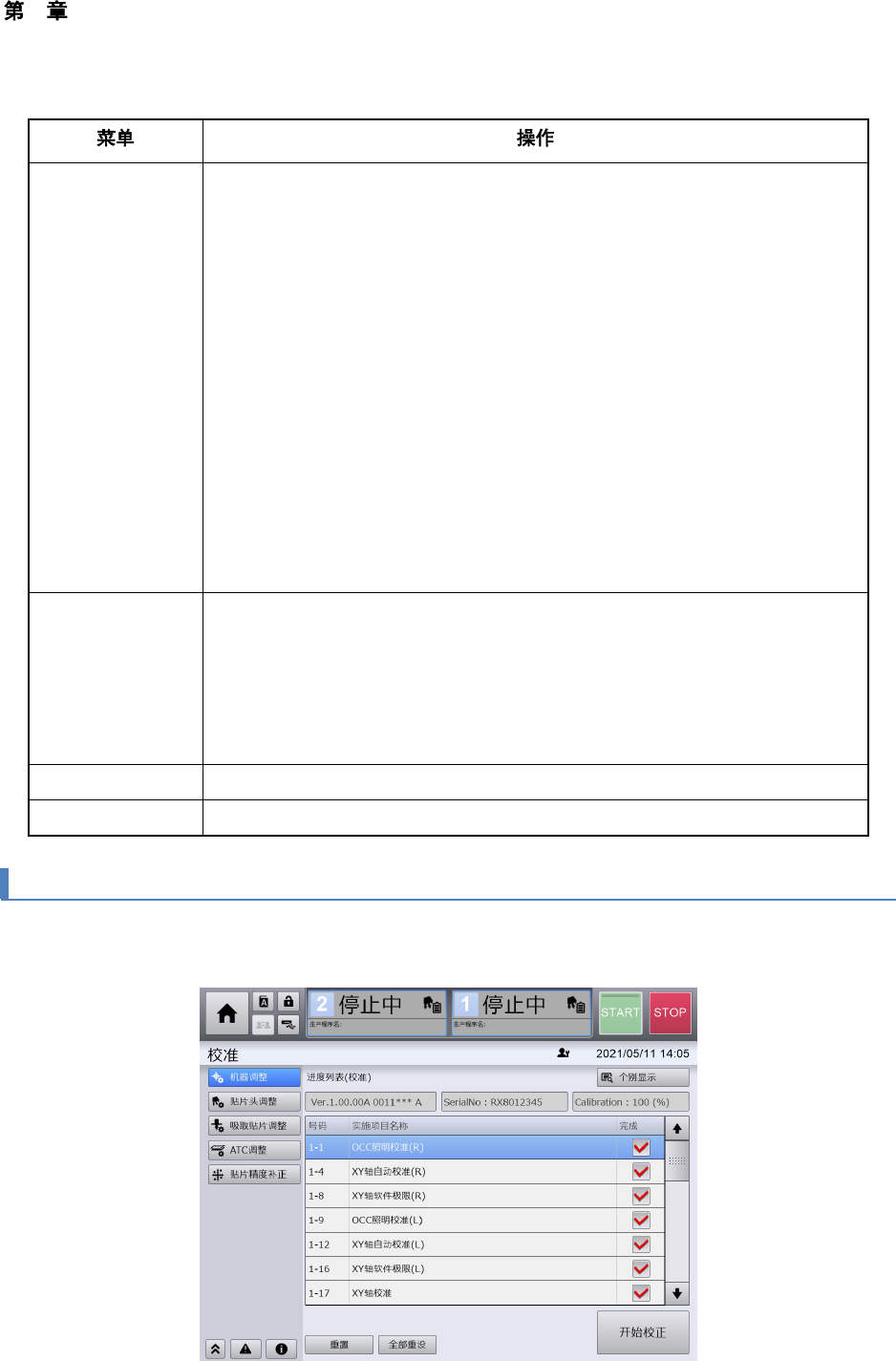

在[机器调整]画面中，可对本机的 XYZ 轴及 HMS 进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[机器调整]，即显示[机器调整]画面。
4 操作篇
4-16 校准
399
4
4-16-2. 贴片头调整

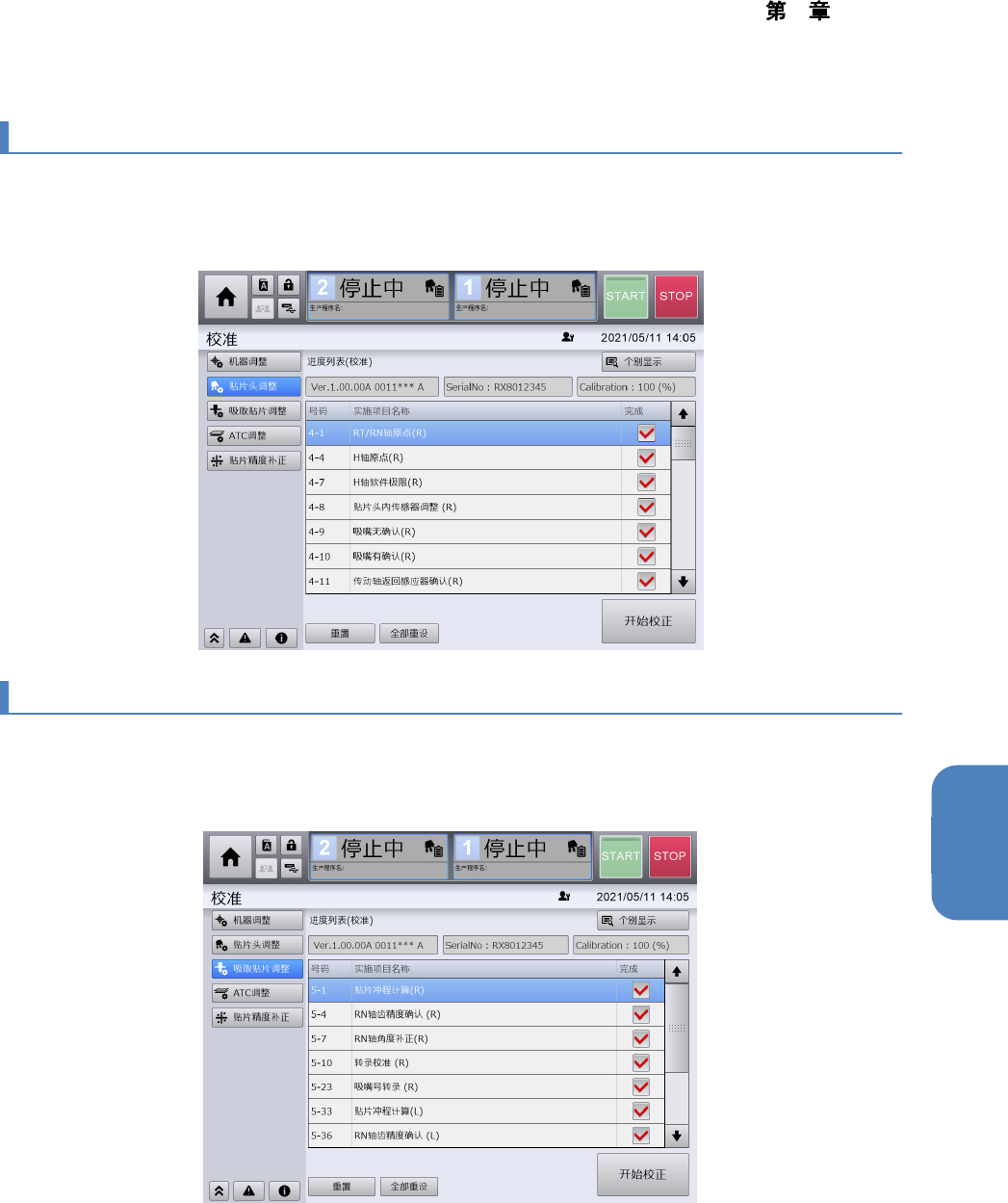

在[贴片头调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[贴片头调整]，显示[贴片头调整]画面。
4-16-3. 吸取贴片调整
在[吸取贴片调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[吸取贴片调整]，即显示此画面。
4 操作篇
4-16 校准
400

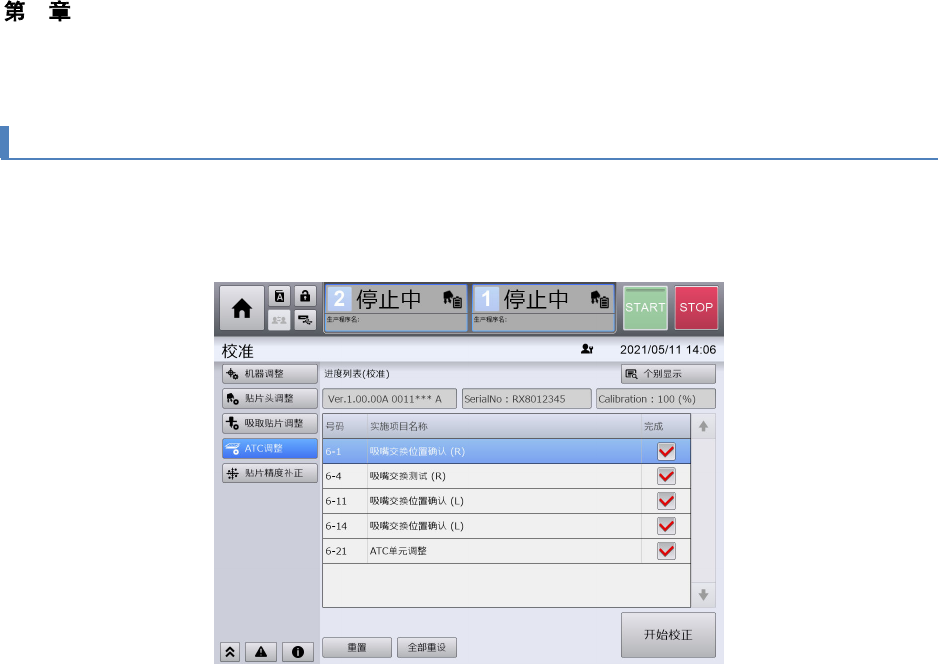

4-16-4. ATC 调整
在[ATC 调整]画面中，可对本机的贴片头进行相关的校准。
触摸[校准]画面左侧的子菜单面板中的[ATC 调整]，即显示[ATC 调整]画面。
