贴片位置示教

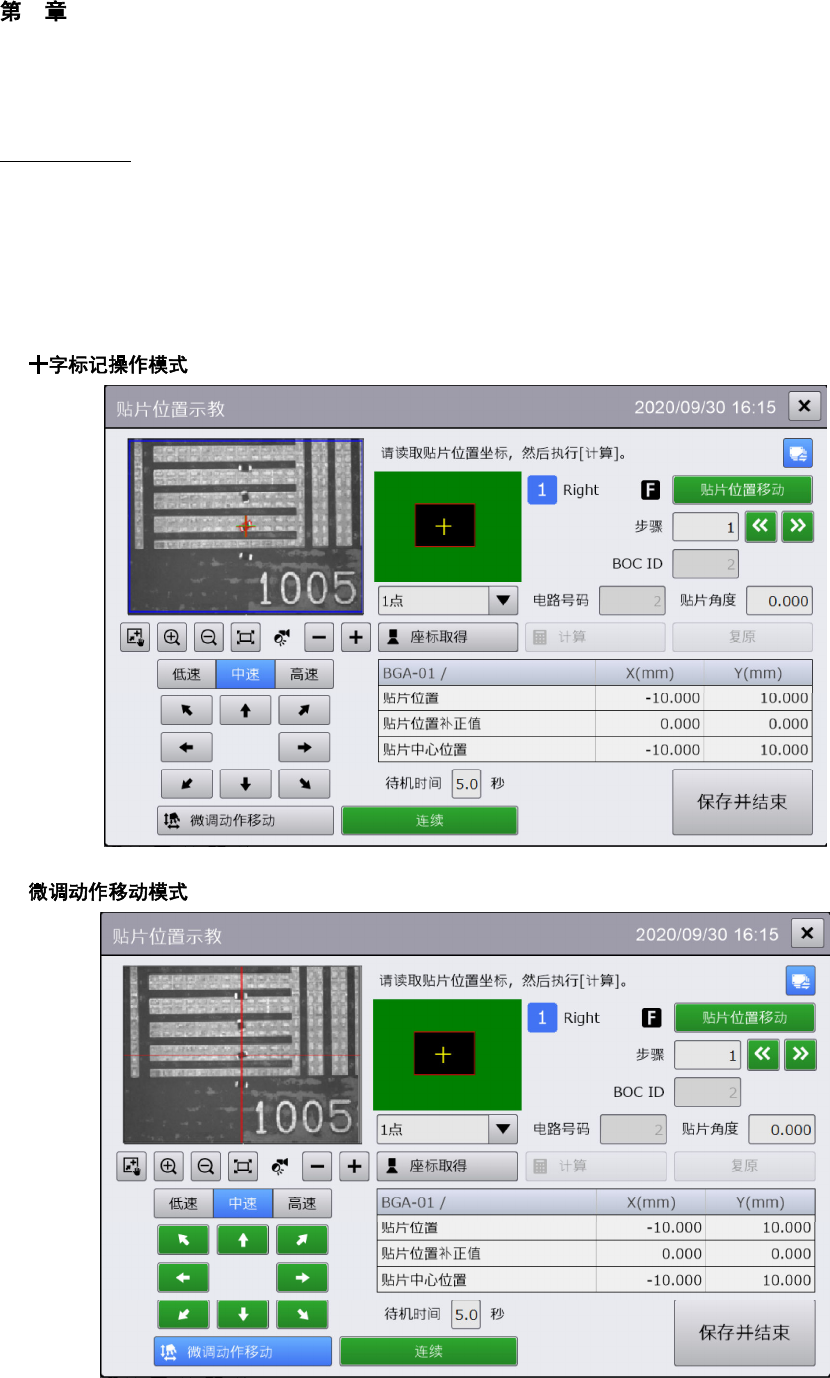

在[贴片位置示教]对话框中，针对贴片资料中设定的元件贴片目标位置，可将其与基板上贴片位置的补正值
作为贴片目标位置的补正量进行示教，以使元件贴片到贴片位置的中心。
在顶部菜单中按[生产补助] - [贴片数据示教]的顺序触摸，在显示的[贴片数据示教]画面中选择[贴片位置] -
[开始示教]，显示[贴片位置示教]对话框。在 [编辑生产程序] - [贴片数据] 画面中，操作[T]按钮后，也同样
会显示［贴片位置示教］对话框。
n
n
4 操作篇
4-15 示教
379
4
(a)
示教点 显示贴片位置的示教位置。
存在多个示教点时，触摸图形后选择任意的点。
(b)
贴片位置监视器 为了计算贴片位置的中心位置，从下拉菜单中选择进行坐标导入的示教
点数量。
示教点数量
•
1
点（初始值）：仅指定元件贴片中心位置上的
1
点。
•
2
点
CON
：指定对角的
2
个点，计算中心位置（电容器等）。
•
3
点
SOP
：指定对角的
2
个点和对向的
1
个点，计算中心位置
（
SOP
元件等）。
•
3
点
BODY
：指定对角的
2
个点和对向的
1
个点，计算中心位
置。
•
5
点
QFP
：指定对角的
4
个点和对向的
1
个点（
QFP
元件等）。
详情请参阅下述表格
(c)
步骤 显示示教对象的步骤号。
触摸文本框输入数值，或触摸 / ，移动到前后的步骤上。
(d) BOC ID
显示补正步骤的贴片位置的 BOC/领域标记 ID。
(e)
摄像机图像 显示操作对象单元（贴片头）的摄像机图像。
用于示教的坐标导入位置以红色十字标记显示。
示教点为 1 点时，也会按元件的外形显示外框线。
(f)
贴片位置移动 摄像机移动到对象步骤的贴片位置的中心位置。
(g)
移动速度 从[低速]、[中速]、[高速]中选择十字标记或 XY 轴的移动速度。
(h)
微调动作移动 触摸切换[微调动作移动]模式和十字标记移动模式。
蓝色状态为[微调动作移动]模式。
(i)
移动按钮 移动摄像机图像上的十字标记。
在[微调动作移动]模式下将微调移动对象单元上贴片头的 XY 轴（摄像
机图像的显示中心位置）。
(j)
待机时间 设定操作[连续]时的各点上摄像机的待机时间。
可输入 0～9.9 (sec)的值。
(k)
连续 连续显示元件的贴片目标位置。
(l)
坐标值列表 显示进行示教处理前后各步骤的贴片位置数据。
•
贴片位置：贴片数据中元件的贴片位置
(X,Y)
•
贴片位置补正值：贴片数据中元件贴片位置的补正值
(X,Y)
•
贴片中心位置：触摸
[
计算
]
后计算得到的贴片位置的中心位置
(X,Y)
4 操作篇
4-15 示教
380
(m)
坐标取得／计算
／复原
•
坐标取得：将摄像机图像的中心十字标记位置作为示教点中选择的
示教点坐标数据导入并保存。计算贴片位置所需的所有坐标点的坐
标导入完成后，
[
计算
]
变为有效。导入坐标的点为
1
点时，在触摸
[
坐标取得
]
后就会进行计算，因此不显示
[
计算
]
。
•
计算：计算贴片位置，更新坐标值列表中的贴片中心位置。
•
复原：将
[
贴片中心位置
]
的值恢复为示教前的值。
(n)
保存并结束 保存所有示教位置的补正量，关闭[贴片位置示教]对话框。
(o)
电路编号 显示 STEP 的电路编号。
(p)
贴片角度 显示 STEP 的贴片角度。
贴片时的元件旋转角度的可输入范围为 0°~359.999°。
(q)
自动电路展开模
式
是将完成了贴片位置示教时的个别坐标的读入结果，自动展开在其他电
路的展开处并进行更新的模式，可以进行“ON”/“OFF”切换。
初始状态为“ON”(蓝色高光状态)，将个别的坐标读入结果自动反映
在其他电路的相同点上。点击本按钮，在变更为“OFF”(灰色)的状态
下，执行坐标读入等操作时，不自动进行展开，只能执行对象点的示
教。

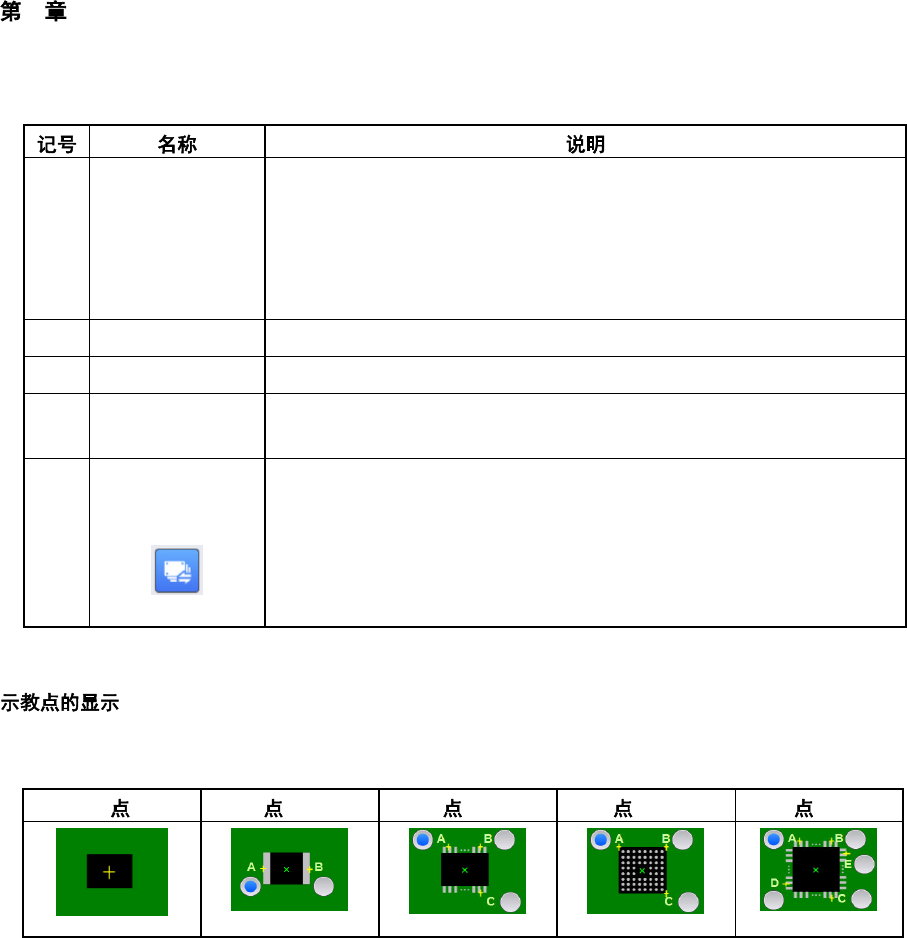

示教点中将显示坐标导入目标位置的概略图，以进行手动示教。
1
2
CON
3
SOP
3
BODY
5
QFP
