4 操作篇
4-3 生产
33
4
n [ ]

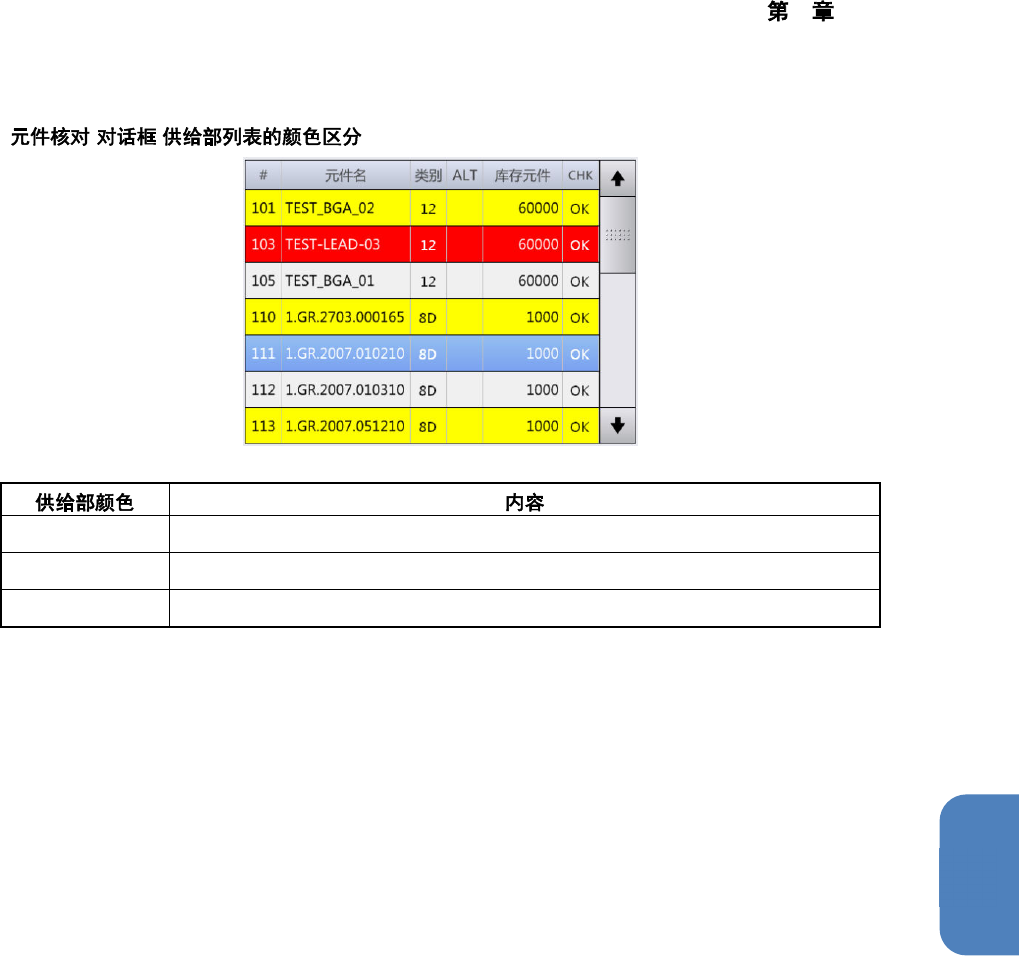

灰色 供给部中插入了带式供料器（正常）。
黄色 供给部中未插入带式供料器。
红色 供给部中插入了带式供料器，但发生带式供料器错误。
4 操作篇
4-3 生产
34
n [ ]

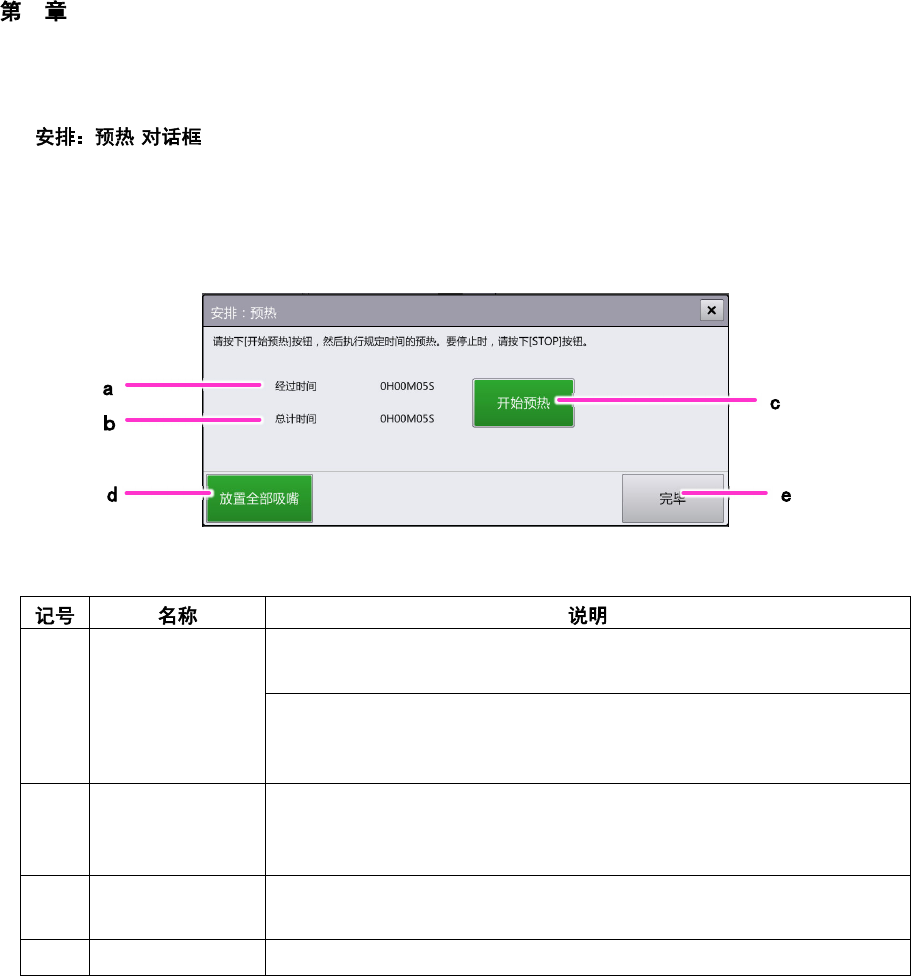

安排工程时，如果进行预热，即显示[安排：预热]对话框。
[安排：预热]对话框，仅可执行后面记述的[手动控制]菜单[预热]画面中的预热动作轴速度为 100(%)的动
作。有关预热的详情，请参见后述的「4-9-7 预热」。
(a)
经过时间 显示之前按下预热开始按钮后，直至运转停止的执行时间。
以“hhh H mm M ss S”格式（hhh 为小时，mm 为分，ss 为秒）显示。
(b)
总计时间 显示从切换到当前生产程序开始的，通过支援准备进行预热动作的总体
时间。
以“hhh H mm M ss S”格式（hhh 为小时，mm 为分，ss 为秒）显示。
(c)
开始预热 开始左右单元的预热动作。
※要停止预热动作时，触摸共通面板的 STOP 按钮。
※如果贴片头上安装有吸嘴，预热动作无法开始。
(d)
放置全部吸嘴 将贴片头上安装的吸嘴全部存放到 ATC 上。
※如果贴片头上安装有吸嘴，预热动作无法开始。
(e)
完毕 触摸此按钮，预热工程即完毕，进入到下一安排工程。
4 操作篇
4-3 生产
35
4
n [ ]
在[支援准备]菜单中触摸[自动执行]后，如果安排的全部工序都完成，将显示[安排：安排完成]对话框。
(a)
画面切换按钮 完成所有的支援准备，切换为对应的画面显示。
(b)
关闭 完成所有的支援准备，返回[支援准备]画面的显示。
(c)
生产条件
显示贴片精度等影响生产节拍的生产条件。
•
传送速度：显示装置内的基板传送速度
•
前工程已完成贴片的最大贴片元件高度：显示生产线上游装置贴片元
件的高度。在机器设置的设定值和生产程序（优化值）中，显示最大
值（自动生产时
Z
轴高度的基准值）
•
基板停止器使用：显示是否使用基板停止器
通常 生产 生产状况 切换到[生产状况]画面。
生产条件 切换到[生产条件]画面。
生产补助 元件贴片确认 切换到[元件贴片确认]画面。
标记数据示教 切换到[标记数据示教]画面。
贴片数据示教 切换到[贴片数据示教]画面。
Tips
Ÿ [
支援准备
]
菜单中不设定通过（模式）
*
。
*
不进行元件的贴片动作，只将基板从上游装置传送到下游装置。
