4 操作篇
4-12 编辑数据库
248
4-12. 编辑数据库
可编辑元件资料，调出元件生成向导。

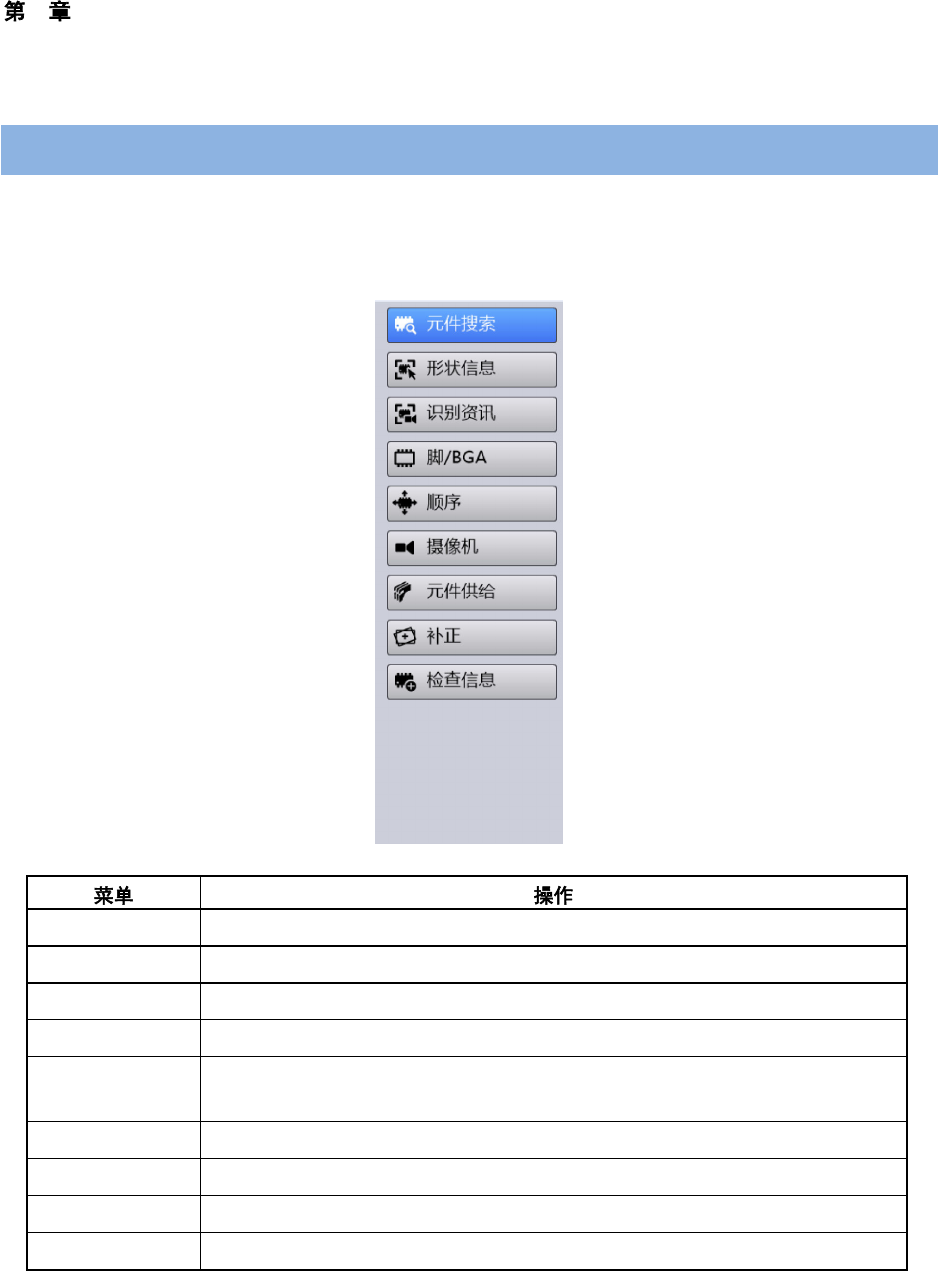

触摸顶部菜单中的[编辑数据库]即显示此画面。
[编辑数据库]，仅在用户级别为[SUPERVISOR（管理员）]，或[MAINTENANCE（维护）]时，才会显示。
元件搜索 在机器内 DB 或生产程序中搜索对象元件。
形状信息 编辑元件边长，极性位置。
识别资讯 编辑元件的识别参数。
脚/BGA 显示元件的脚信息或 BGA 的信息。
顺序 编辑元件的吸取/贴片顺序。
编辑元件的吸取/贴片速度，使用的吸嘴。
摄像机 编辑用于元件识别的摄像机种类，照明层级。
元件供给 编辑元件的供给形态，供给参数。
补正 显示和编辑元件资料的吸取中心补正值，识别中心补正值信息。
检查信息 编辑实施引脚正反面检查的参数。
4 操作篇
4-12 编辑数据库
249
4
4-12-1. 共
通
面板的操作
在[编辑数据库]菜单中切换显示共通面板。
在[机器内 DB] 中设置了[生产中使用的元件数据]时
[生产中使用的元件数据]设定为[生产程序]，[元件数据库] 设定为[DB 在此机器]时
[生产中使用的元件数据]设定为[生产程序]、[元件数据库]设定为[主机元件 DB]时
[生产中使用的元件数据] 设定为[生产程序]、[元件数据库] 设定为[服务器元件 DB]时
(a) 贴片头类型 显示搜索对象的贴片头类型。(RX-8 固定为高速贴片头)
(b) 识别方法
从下拉列表中选择搜索对象的识别方法。
•
元件反射：利用反射照明识别的晶片元件
•
脚反射：利用反射照明识别的脚元件
•
BGA
：使用反射照明识别的
BGA
元件
•
异形元件识别反射：使用反射照明识别的异形元件
•
全部元件
(c) 使用贴片资料的元件
要使用编辑生产程序中打开的生产程序的贴片数据进行细化数
据时，勾选此项。
打开生产程序后将自动勾选。
在[机器内 DB]中设定了[生产使用的元件资料]时显示。
(d) 生产使用的元件
在元件清单上显示生产程序所记载的元件。元件清单的背景显
示为淡黄色。
可以新作成或编辑生产程序上记载的元件。
未打开生产程序时，清单上不显示任何内容，不能进行元件的
新作成或编辑。
在[生产程序]中设定了[生产使用的元件资料]时显示。
4 操作篇
4-12 编辑数据库
250
(e) 机器内 DB
在机器内 DB 中登录的元件清单显示在上侧，生产程序中记载
的元件清单显示在下侧。机器内 DB 的元件清单背景为蓝色，
生产程序的元件清单背景为浅蓝色。
当[生产中使用的元件数据]设定为[生产程序]，[元件数据库]设定
为[机器内 DB]时显示。
(f) 主机元件 DB
主机元件 DB 中登录的元件清单显示在上侧，生产程序上记载
的元件清单显示在下侧。主机元件 DB 的元件清单的背景显示
为蓝色，生产程序的元件清单的背景显示为浅蓝色。
在[生产中使用的元件数据]设定为[生产程序]、[元件数据库] 设
定为[主机元件 DB]时显示。
(g) 服务器元件 DB
服务器元件 DB 中登录的元件清单显示在上侧，生产程序上记
载的元件清单显示在下侧。服务器元件 DB 的元件清单的背景
显示为蓝色，生产程序的元件清单的背景显示为浅蓝色。
在[生产中使用的元件数据]设定为[生产程序] 、[元件数据库] 设
定为[服务器元件 DB] 时显示。
(h) 统一再调用
用元件 DB 中登录的元件数据覆盖生产程序的元件数据。在使
用主机元件 DB/服务器元件 DB 时显示。
(i) 查找 DB
指定在元件 DB 显示清单的元件中查找的条件。
在使用主机元件 DB/服务器元件 DB 时显示。
