4 操作篇 4-17 机器设置 422 4-17-2. 固定吸嘴的设定 设定固定吸嘴后，可将装置 上的 ATC 单元上配置的吸 嘴作为固定吸嘴分配，使用装置的 ATC 单元固定吸 嘴信息进行生产程序的优化。 固定吸嘴，仅当用户级别为［ SUPERVISOR ］ 或［ MAINTENANCE ］时才能 设定。 对装置上的 ATC 单元配置吸嘴分配，可在 [ 机器设置 ] – [ 功能设定 ] 画面中触 摸 ATC 单元的 ATC 吸嘴分配…
4 操作篇
4-17 机器设置
421
4
n
各平台将使用基板停止器设定为默认值时，为 ON。
设为“ON”时，可以由手动控制操作停止器。
生产支援系统的通信功能，可以由主机读取 RX-8 的停止器设定。
对于基板生产时停止器的使用，优先生产程序侧的设定。

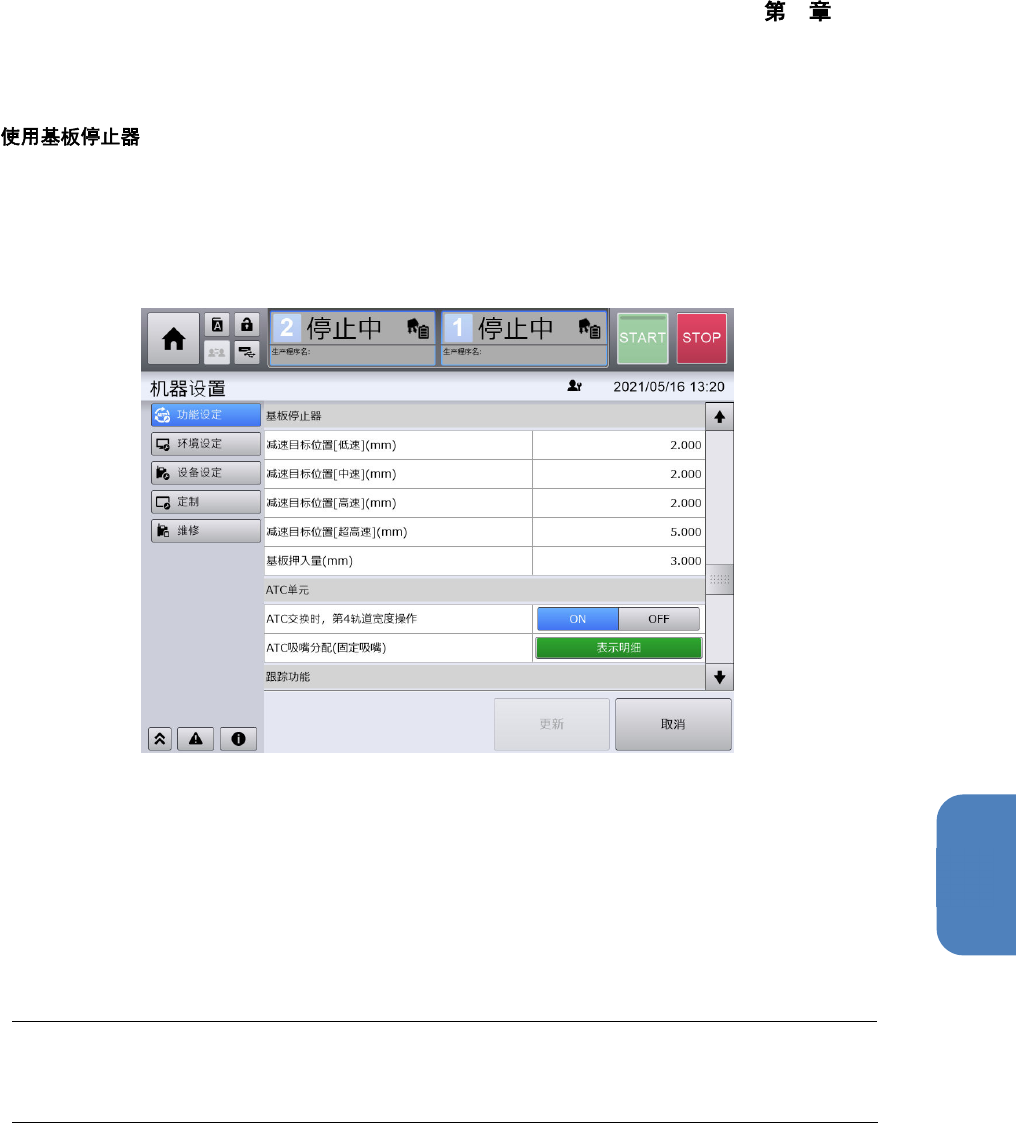

在［功能设定］画面，可以对使用基板停止器时的基板传送[减速目标位置]及[停止器抵住时的基板押入
量]进行调整。
「减速目标位置」可以按各传送速度进行设定。
[减速目标位置]表示在基板停止器前侧暂停传送动作的位置，指定到基板停止器的距离。
基板到达减速目标位置后，以低速的位置决定速度传送剩余距离，将基板向停止器押入「停止器抵住时
的基板押入量」。
Tips
Ÿ
生产时使用或不使用基板停止器的判别要由生产程序决定，如果在生产程序中指定了「停止器
3
」，装置即使用基板停止器进行生产。
4 操作篇
4-17 机器设置
422
4-17-2. 固定吸嘴的设定
设定固定吸嘴后，可将装置上的 ATC 单元上配置的吸嘴作为固定吸嘴分配，使用装置的 ATC 单元固定吸
嘴信息进行生产程序的优化。
固定吸嘴，仅当用户级别为［SUPERVISOR］或［MAINTENANCE］时才能设定。

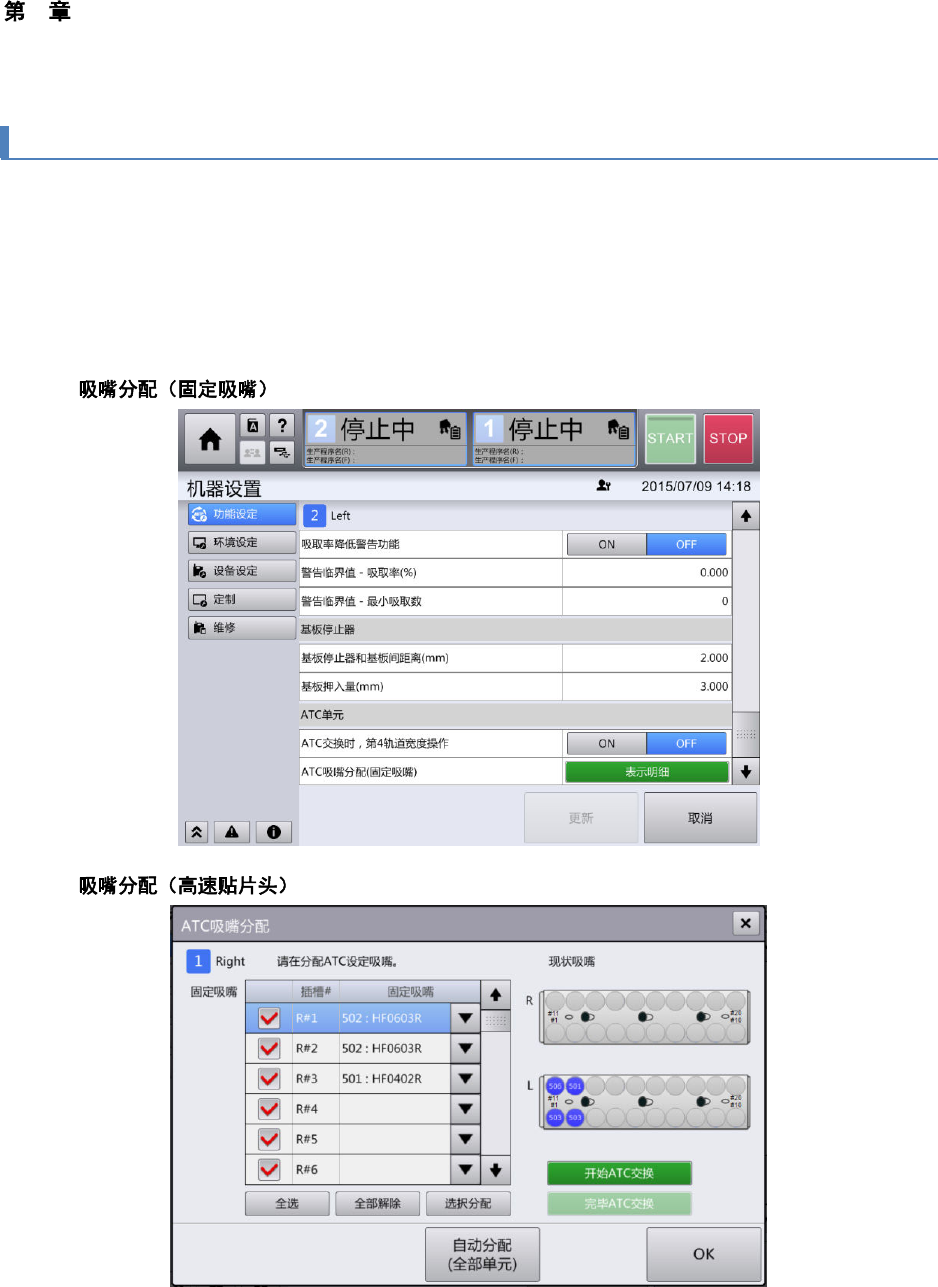

对装置上的 ATC 单元配置吸嘴分配，可在 [机器设置] – [功能设定] 画面中触摸 ATC 单元的 ATC 吸嘴分配
（固定吸嘴）项目的 [表示详细] 按钮，即显示[ATC 吸嘴分配] 对话框。
n ATC
n ATC
4 操作篇
4-17 机器设置
423
4
显示[ATC 吸嘴分配] 对话框时，装置内安装的 ATC 单元上的吸嘴 ID 将自动被识别，作为当前的吸嘴在画
面上作为 ATC 上的分布显示出来。在 ATC 吸嘴分配对话框中分配固定吸嘴时，有 3 种方法，分别是自动
分配装置内安装的 ATC 单元上的全部吸嘴的方法、分配 ATC 单元上指定插槽的吸嘴的方法、手动将吸嘴
分配到 ATC 的插槽号的方法。
(1) 自动分配 ATC 单元上的全部吸嘴的方法
要直接使用装置内安装的 ATC 单元上的全部吸嘴时，触摸全自动分配（全部单元）按钮后，在左右单
元的当前 ATC 单元上识别的全部吸嘴即被注册到固定吸嘴的列表上。（与固定吸嘴列表的勾选标记的
ON/OFF 状态无关，全部固定吸嘴设定将被变更。吸嘴未设置的 ATC 插槽号会变为空栏（无吸嘴）。）
触摸[OK] 按钮，固定吸嘴的设定即确定，关闭[ATC 吸嘴分配] 对话框。在[功能设定] 画面中触摸更新
按钮，即更新机器设置信息并确定。
要在[ATC 吸嘴分配对话框] 显示中交换（更换）ATC 单元时，需操作[开始 ATC 交换] 按钮进行 ATC
单元的交换（更换），触摸[完毕 ATC 交换] 按钮，则对交换（更换）完成后的 ATC 单元上的全吸嘴
ID 执行识别。
(2) 分配 ATC 单元上指定插槽的吸嘴的方法
如果不使用全自动分配（全单元）按钮分配全部吸嘴，仅指定的插槽号从当前 ATC 的吸嘴分配时，需
从固定吸嘴的列表把要指定的插槽号(插槽#)相应的左侧的勾选标记设定为 ON。把不从 ATC 进行分配
的插槽号(插槽#)相应的勾选标记设定为 OFF。通过勾选标记指定插槽号后，触摸[选择分配] 按钮，当
前吸嘴的吸嘴信息将被设定在勾选标记为 ON 的插槽号的固定吸嘴上。勾选标记为 OFF 的插槽号的固
定吸嘴不会被变更。如果要进行其他单元的 ATC 吸嘴分配，需切换共通面板的单元按钮的选择，进行
同样的操作。触摸[OK] 按钮，即确定固定吸嘴的设定，关闭[ATC 吸嘴分配] 对话框。在[功能设定] 画
面中触摸更新按钮，将更新机器设置信息并确定。
在[ATC 吸嘴分配] 对话框中，触摸全部选择按钮，显示中的单元的全部 ATC 插槽#的勾选标记将变为
ON。触摸全部解除，显示中的单元的全部 ATC 插槽#的勾选标记则会变为 OFF。
(3) 手动将吸嘴分配到 ATC 的插槽号的方法
要手动将吸嘴分配到 ATC 的插槽号时，需触摸要变更的固定吸嘴列表插槽号（插槽#）的固定吸嘴的
[▼]按钮，显示下拉列表选择吸嘴的信息。在下拉列表中选择空栏时，可解除固定吸嘴的设定。如果
要进行其他单元 ATC 的吸嘴分配，需切换共通面板的单元按钮选择，进行同样的操作。
触摸[OK] 按钮，即确定固定吸嘴的设定，关闭[ATC 吸嘴分配] 对话框。在[功能设定] 画面中触摸[更新]
按钮，更新机器设置信息并确定。
