4-17-39.供料器台架
n

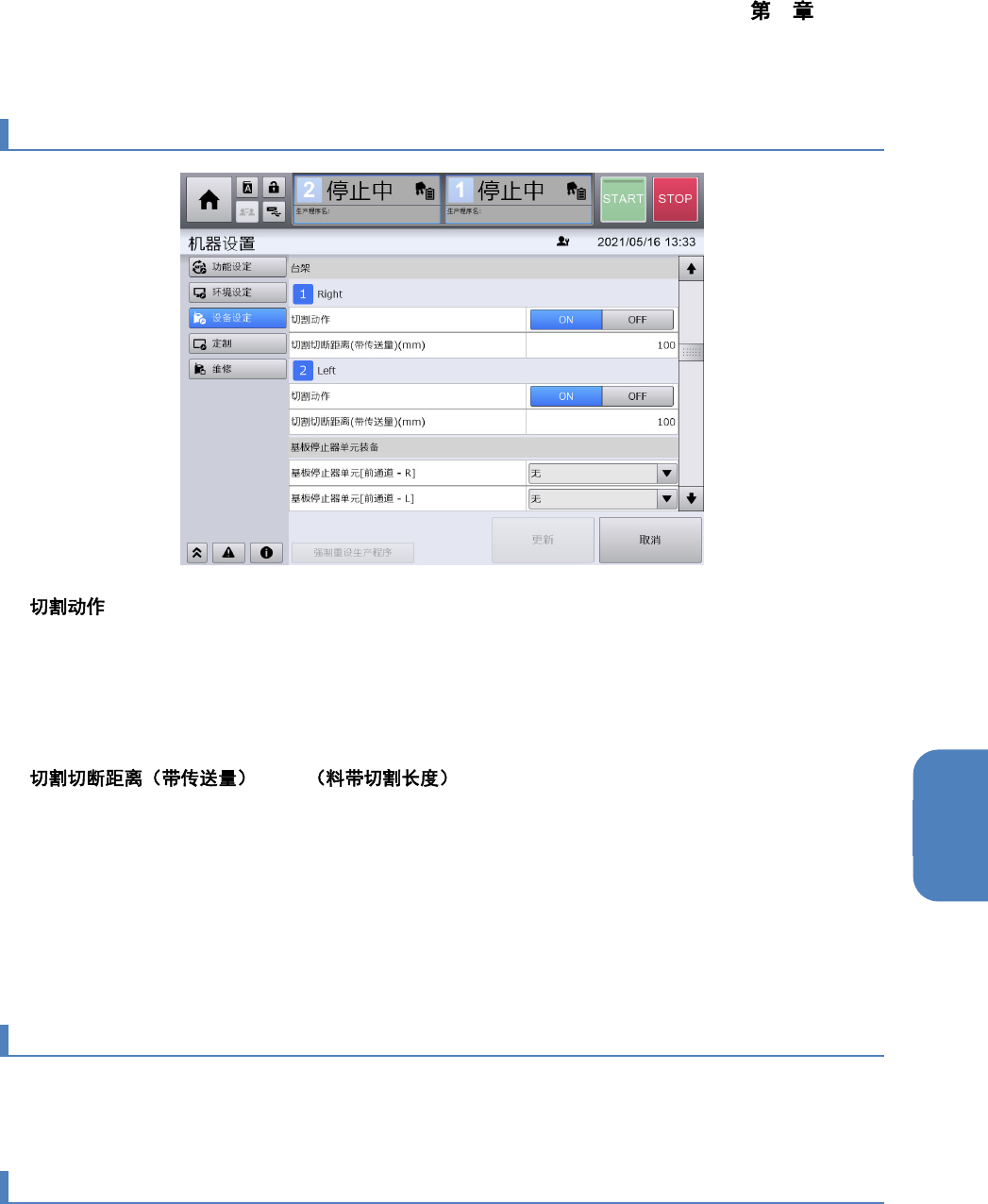

选择 ON 时，生产时将自动使一次性更换台车的切割机动作，切断供料器中已使用的料带。
按单元设定。
(初始值: ON)。
n (mm)
设定生产时自动切断料带时的料带长度最大值。
如果使用多个供料器生产时，任意一个供料器的料带传送量达到「切割切断距离（带传送量）（料带切
割长度）」，即进行切断动作。
按单元设定。
(数值范围为 1～1000)。(初始值: 100)。
4-17-40.基板停止器单元装备
有关基板停止器的设定，请参照「4-17-1 基板停止器的设定」。
4-17-41.基板停止器单元使用
有关基板停止器的设定，请参照「4-17-1 基板停止器的设定」。
4 操作篇
4-17 机器设置
466
4-17-42.贴片位置补正
n BOC

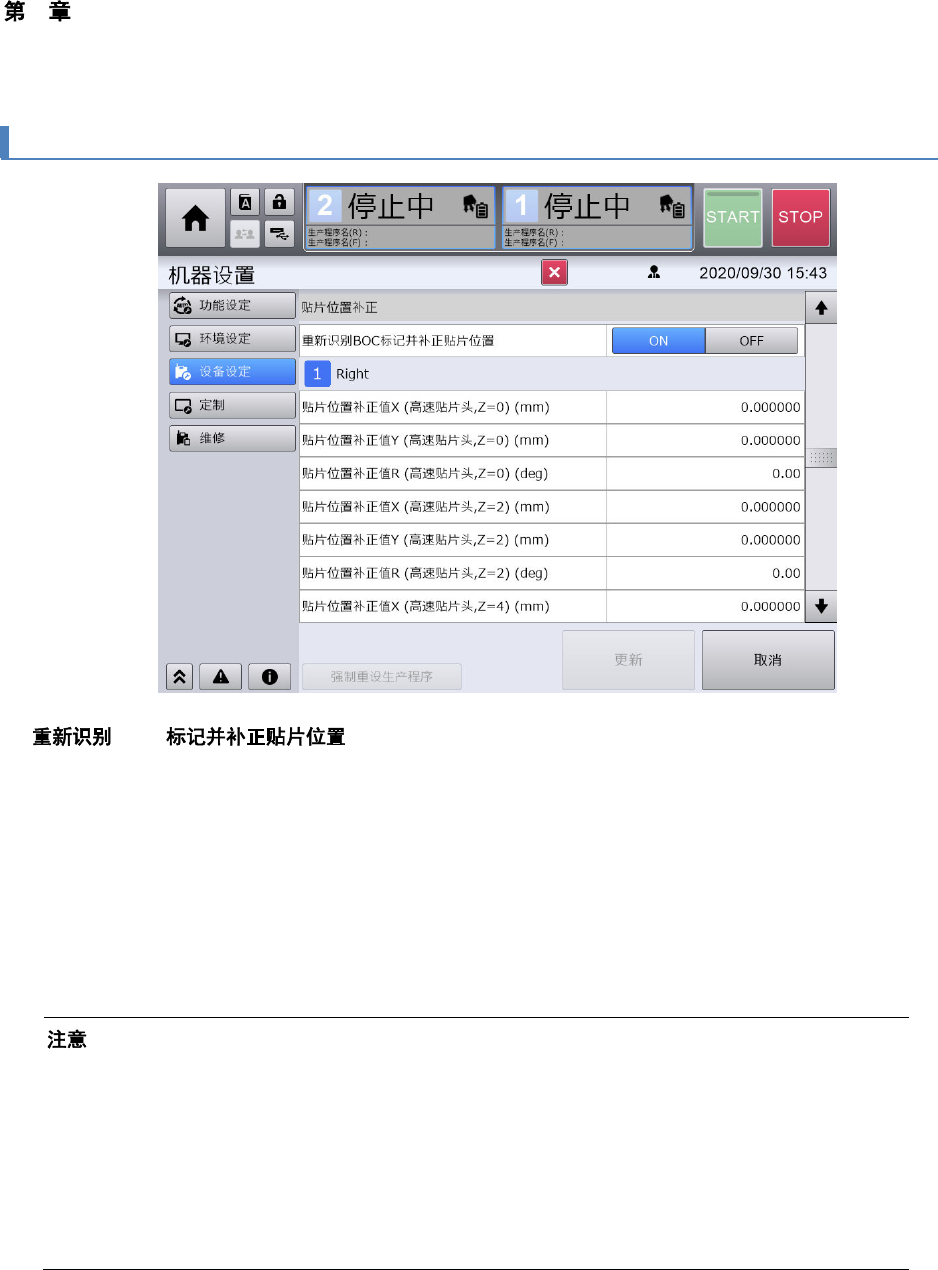

生产动作过程中在装置上安装新基板时，通过 OCC 相机识别 BOC 标记后补正贴片位置。之后，如果生
产中途因错误或更换元件造成基板暂停，或者生产程序的总贴片点数较多时，1 枚基板的生产时间较长
会造成装置的温度特性发生变化，有时会对贴片精度造成影响。为了降低这些温度变化对贴片精度的影
响，请将本功能设为 ON，这样在生产１枚基板时如果从识别 BOC 标记开始经过 5 分钟以上，会自动
重新识别基板上的 BOC 标记，重新补正贴片位置。
本功能与贴片头类型无关，以装置为单位进行设置。
（初始设置：ON）
Ÿ
对象装置的生产中途在
BOC
标记的上面或者附近执行元件贴片时，如果为
BOC
标记被遮挡住
的特殊基板，本功能会在生产中途重新识别
BOC
标记，有时将无法读取
BOC
标记，发生
BOC
标记识别错误而停止生产。
Ÿ
要使用本功能，应将基板上不执行元件贴片的位置标记定义为
BOC
标记，使生产结束后也能识
别
BOC
标记，。
Ÿ
生产途中发生
BOC
标记的识别错误，
BOC
标记的上面或者附近有贴片元件时，将无法使用本
功能。请重置生产程序，将本功能设置为
OFF
。
4 操作篇
4-17 机器设置
467
4
n X (mm)
n Y (mm)
n R (deg)
n ( ,Z=0) ( ,Z=2) ( ,Z=4)
高速贴片头的贴片位置 X、Y、R 有整体移动的倾向时，在补正方向输入偏移量，提高贴片精度。(仅服
务人员可以变更)
高速贴片头的贴片精度，根据 Z 轴的高度设定为 Z= 0 / 2 / 4 (mm)3 个阶段，所以应对各个 Z 高度分别
进行设定。
分单元进行设定。
X、Y 的有效位数为小数点后 6 位。(范围为 -1.000000～1.000000。初始设定：0.000000)
R 的有效位数为小数点后 2 位。(范围为 -15.00～15.00。初始设定：0.00)。
（注意）通过校准补正贴片精度时，请对补正值复位后再进行补正。
