4 操作篇
4-16 校准
406
5
-
3
.

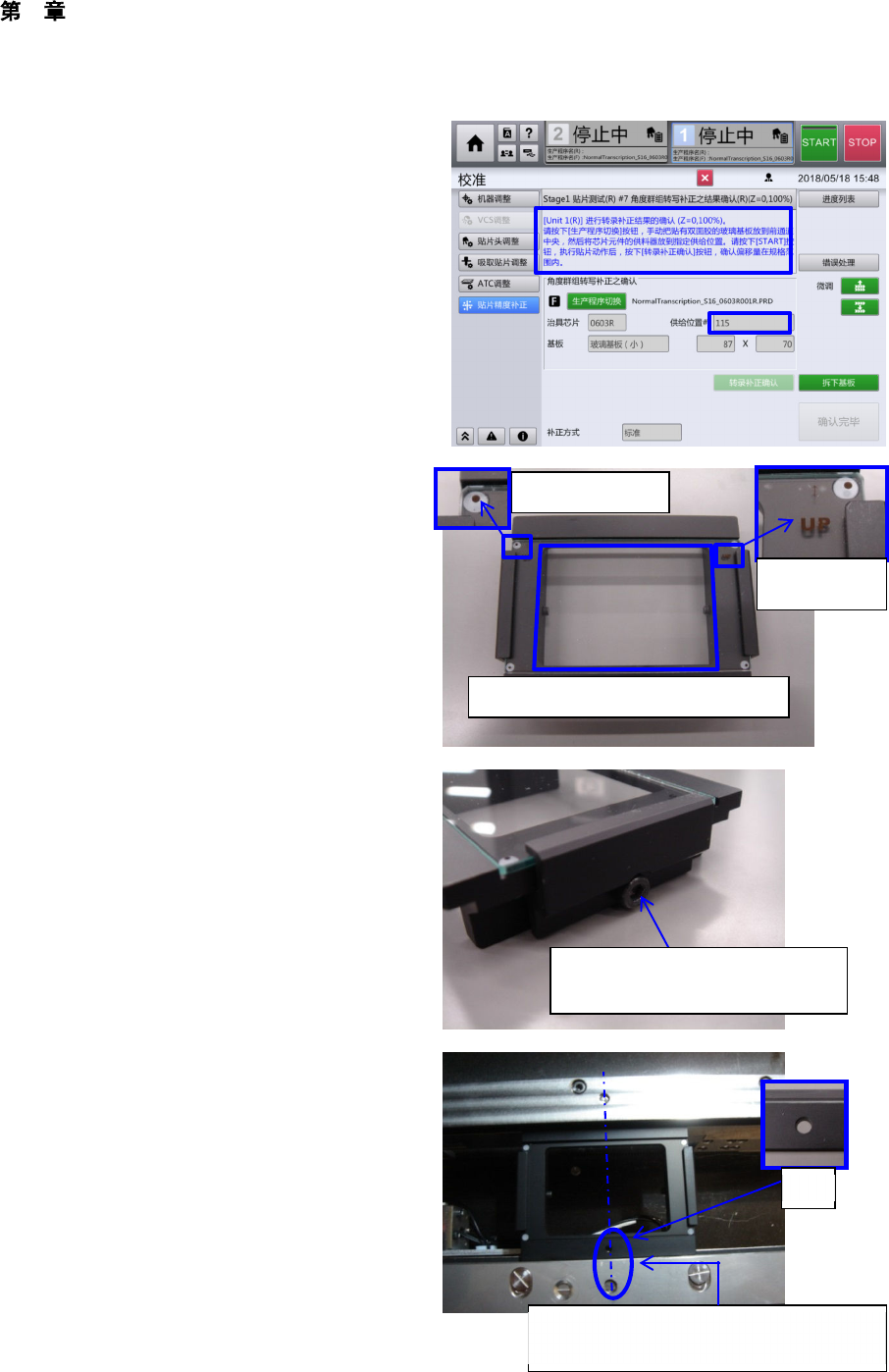

准备补正时必要的材料
请将贴有双面胶带的玻璃基板，以及安放
了 KOA 公司制造的方形芯片电阻 0603R
的供料器，按照画面指示安放到装置上。
◎
准备玻璃基板时的注意要点
请以右侧图像为参考，准备玻璃基板。
（请注意以下的项目。）
●玻璃基板安放面不要有异物。
●使玻璃基板标有的『UP』字符朝上，进
行固定。
●玻璃基板要靠近近前。
●固定螺丝不要拧得太紧。
● 双面 胶带 仅 粘 贴 在 开 口部 ， 不 要 遮 挡
BOC 标记。
●粘贴双面胶带时，不要使气泡进入。
●BOC 标记不要有损伤。
●玻璃基板不要弄脏。
◎
将基板安放到装置时的注意要点
请以右侧图像为参考，将玻璃基板放置到
装置的近前通道的中央。
请注意以下要点。
●以通道的刻度为参考进行放置。
●将基板开孔的方向放置到近前。
●基板要靠近近前侧通道。
●要按压基板确实返回到固定位置。
（如果未返回，会由于不能检测出通道标
记，发生错误。）
UP
标记
双面胶带粘贴区域
BOC
标记
注意固定螺丝拧的过紧
※玻璃基板会破损。
将玻璃基板的基座孔与通道中央的孔
对准。
孔
4 操作篇
4-16 校准
407
4
5
-
4
.

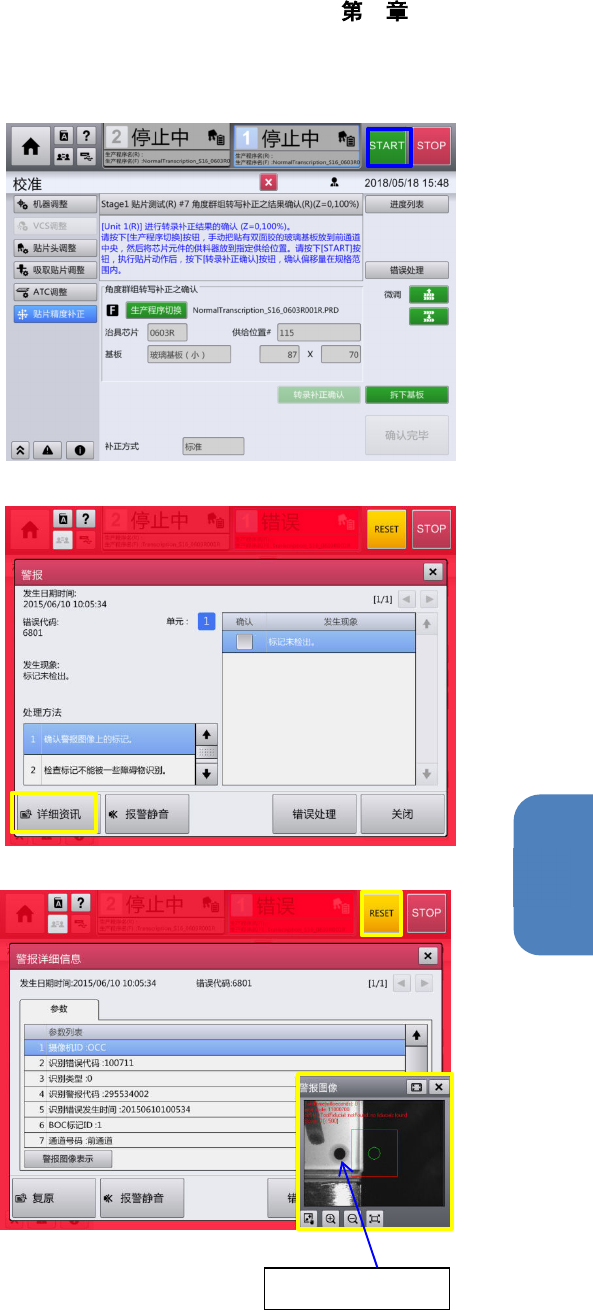

执行角度群组转写补正
准备完毕选择『START』的话，在玻璃
基板上贴片 KOA 公司制造的方形芯片电
阻 0603R。
※
请长按『
START
』按钮。
按下按钮后，按钮上指示器的颜色会变
化。
颜色变化直至末端后，请将手指松开。
如果颜色尚未变化至末端就松开手指，则
自动运转不会开始。
这时请再次长按『START』，开始贴
片。
※
自动运转开始后，
BOC
标记的检测有时
会失败。
这是由于 BOC 标记处于检测框框以外而
导致的。不是装置的故障。
如果发生了标记检测错误，请重新调整将
玻璃基板放置到前侧通道中央。
警报画面，可点击『RESET』关闭。
※
选择『详细信息』的话，能表示发生的警
报的详细信息。
参考
右图是『警报详细信息』的『警报图
像』。BOC 标志偏离了红色的查出框
框。
BOC
标记
4 操作篇
4-16 校准
408
5
-
5.

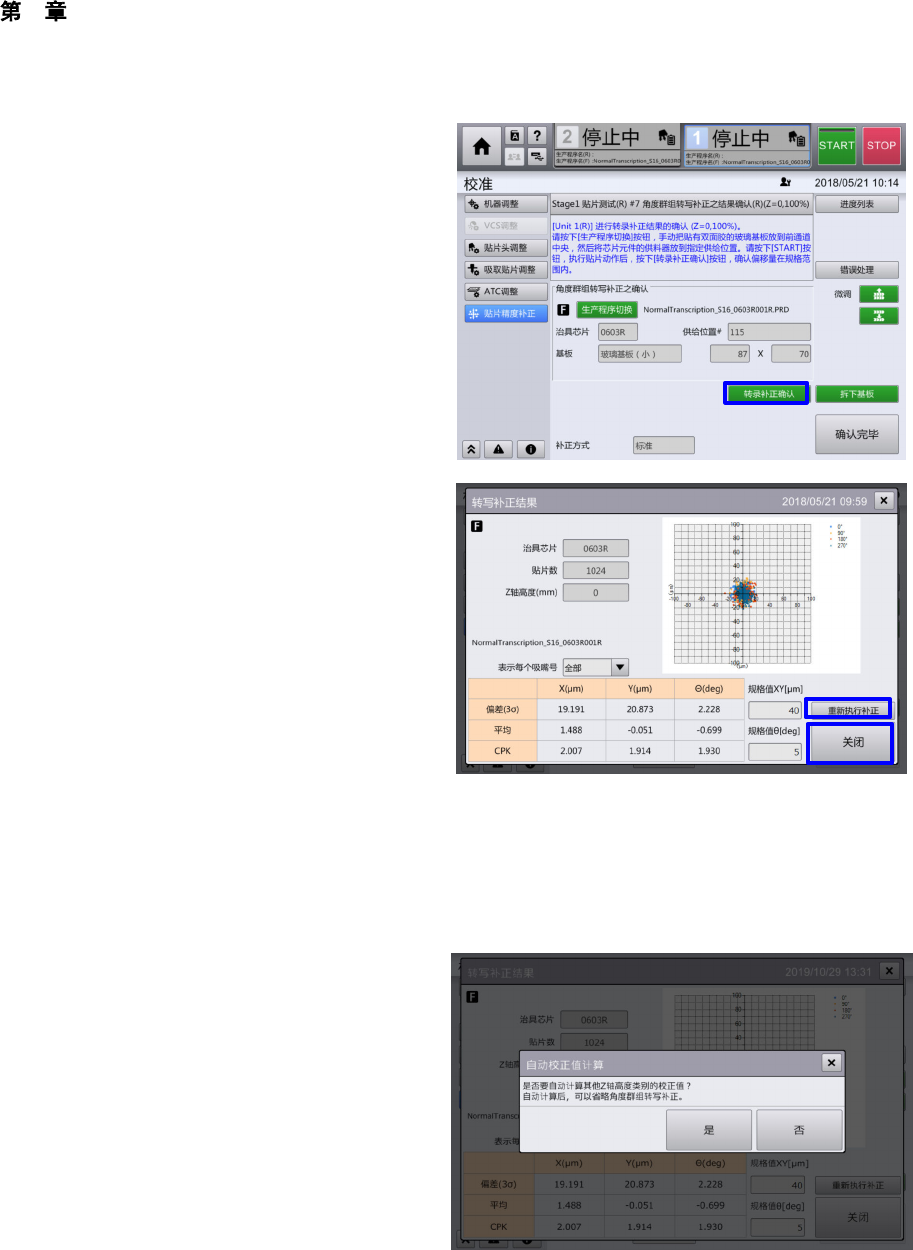

执行贴片精度测量
所有元件贴片完成，选择『转录补正确
认』后，即会使用装置内的摄像机，自动
测量贴片后的元件位置。
5
-
6.
贴片精度测定结果的显示
自动测量完成后，即显示结果。
测量结果良好的情况，选择『关闭』请关
闭画面。
测量结果没成为必要精度的情况，选择
『重新执行补正』，从现状的测量结果用
自动算出补正价值，请进行重新补正。
※重新执行补正时，自动计算出下述校正
值，并反映在其他范畴的确认显示对话框
中。
要重新补正时，需拆下基板后，重新执行
5-3 以后的工序。
※反复重新补正不能得到良好的结果的情
况，也请实施装置的保养等。
自动计算校正值并反映到其他范畴
点击
[
是
]
，则自动计算并反映到其他范畴。
将计算值运用到其他范畴时，可以省略「
6
、
其他范畴的贴片精度补正」的工程。为
1
仅
对范畴实施时，请选择
[
是
]
。
点击
[
否
]
，则不变更其他范畴的校正值。在
3
范畴全部重新实施时，或者不希望其他范
畴的贴片精度发生变化时，请选择
[
否
]
。
《注意事项》
希望在全范畴提高精度时，请根据各角度重
新实施全范畴转写补正。
3
全范畴角度重新
实施转写补正时，务必在全工程都选择
[
否
]
。由此，会重新计算在自动计算中使用的
校正数据，在下次自动计算校正值时预计能
