第 5 章 维护篇 5-2. 保养检查 36 5. 完成电池更换操作后， 按 [ 交换完毕 ] 。 6. 按 [ 交换到新电 池 ] ，使装置复位。 7. 会回到电池交换画面， 于是确认电池 更 换日期，按 [ 关闭 ] 结束。
第
5
章 维护篇
5-2.
保养检查
35
5
4
-
1
<

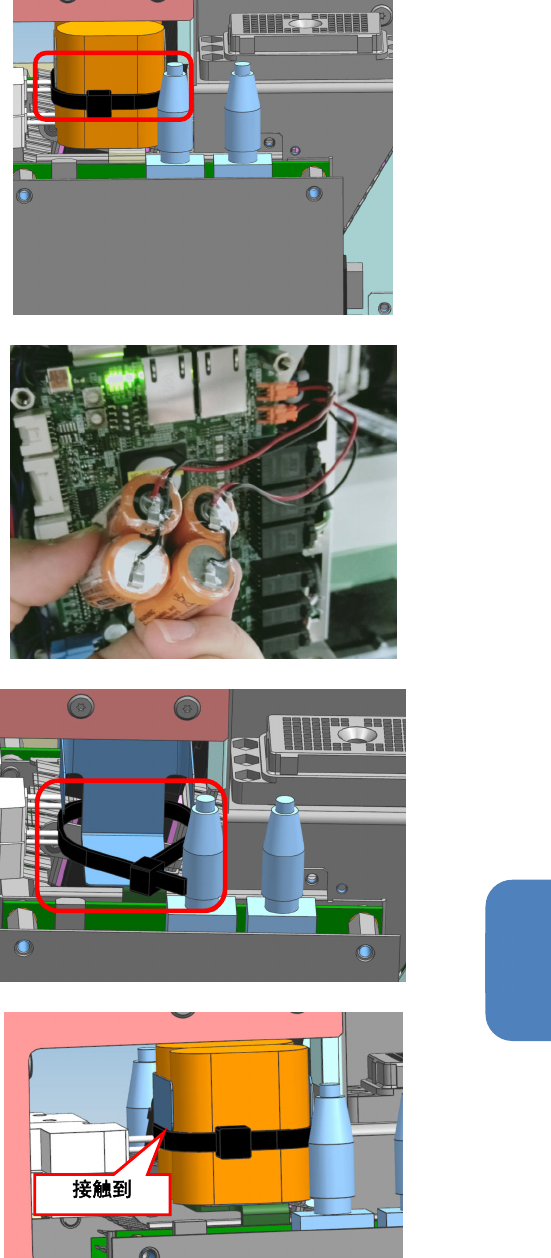

左贴片头时
>
切断固定电池的束线。
4
-
2
一个个地取下电池连接器，更换电池。
(请注意不要将两侧的电池同时取下)
4
-
3
如右图所示将束线
(
长度
200mm
以上
)
围成环状。
4
-
4
将新电池安装在束线环内，然后按照右
图所示提起束线环进行固定。
第
5
章 维护篇
5-2.
保养检查
36

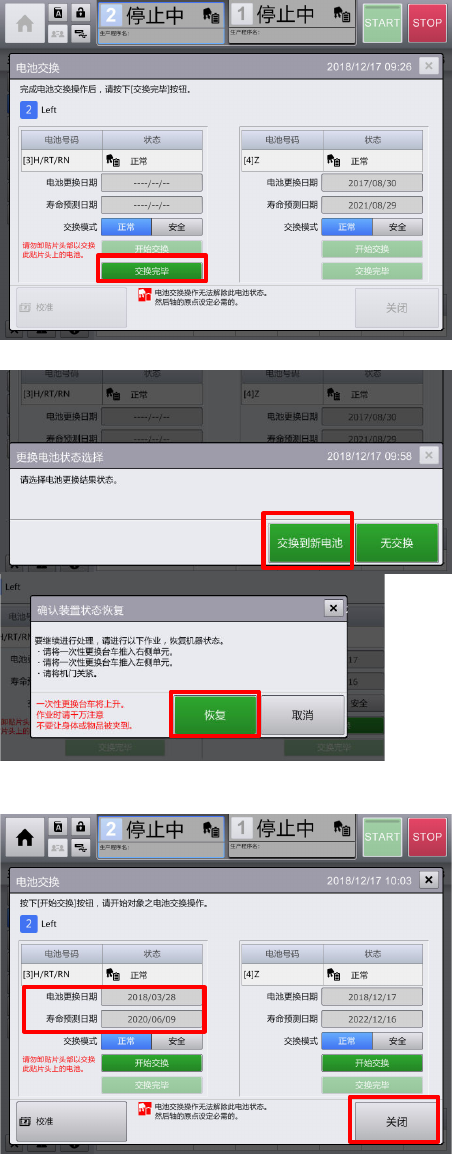

5.
完成电池更换操作后，按
[
交换完毕
]
。
6.
按
[
交换到新电池
]
，使装置复位。
7.
会回到电池交换画面，于是确认电池更
换日期，按[关闭]结束。
第
5
章 维护篇
5-2.
保养检查
37
5

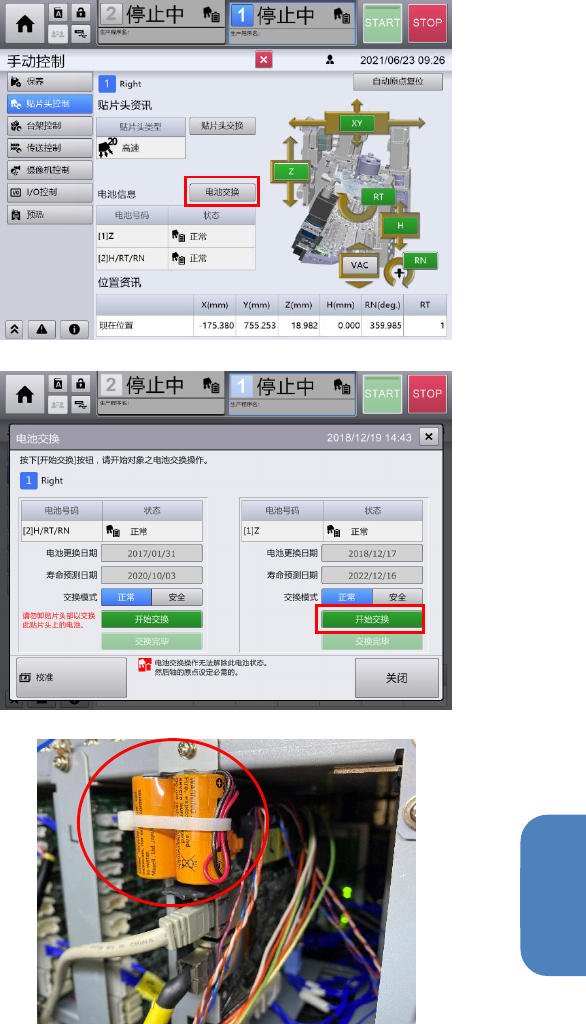

＜更换 Z 轴电池＞
1.
在手动控制＞贴片头控制的画面上按
[电池交换]。
2.
会显示电池交换画面，按
[
开始交换
]
。
3.
取下电装盒盖，为了更容易连接到
Z
轴驱动器，应尽量避开缆线类。
