4 操作篇 4-11 编辑生产程序 228 n • 白框表示电路。 • 白色背景的数值表示坏板标记及其 ID 。 • 箭头表示坏板标记的关系，上图中 ID1 和 ID2 为全坏板标记。 该图情况下，全坏板标记 ID 的指定 如下。 ID ID ID 1 0 0 全坏板标记 2 0 0 全坏板标记 3 1 1 指定的全坏板标记未勾选时，不对这些 坏板标 记进行识别，而进行相 关贴片步骤的贴片。 指定的全坏板标记已勾选时，按正常情况 对这 …
4 操作篇
4-11 编辑生产程序
227
4
n
ID
在 1～20 的范围内显示与注册数量对应的序列号。通常为不编辑。
识别方法 从下拉菜单中选择。
识别颜色 坏板标记的颜色比基板颜色亮时，设定为白色，坏板标记的颜色比基板颜色暗
时，设定为黑色。
同轴照明层级 选择标记识别时的照明种类，亮度。亮度的输入范围，常亮为 0 ~ 4，闪烁为 0
~ 8。数值越大，亮度越亮。
标记形状 从列表中选择要使用的标记的形状。
标记形状方向 选择了有方向性的形状时，从列表中选择标记的方向。
X(mm)
输入坏板标记的 XY 尺寸，输入范围为 0.001mm～999.999mm。
Y
(mm)
辅助尺寸 选择了以下任何[标记形状]时，输入适当的值，输入范围为 0mm～
999.999mm。
•
十字
：输入
十字的线宽
•
圆圈
：输入
圆的内径
尺寸容许范围 对于标记的尺寸，输入找到的标记尺寸的容许值范围。
判定值 在[识别方法]中选择明暗后，输入黑白判定时使用的图像色阶的阈值，输入范围
为 1～255。
在[识别方法]中选择形状后，输入标记识别时的标记形状一致指数，输入范围
为 0～1000。
4 操作篇
4-11 编辑生产程序
228
n

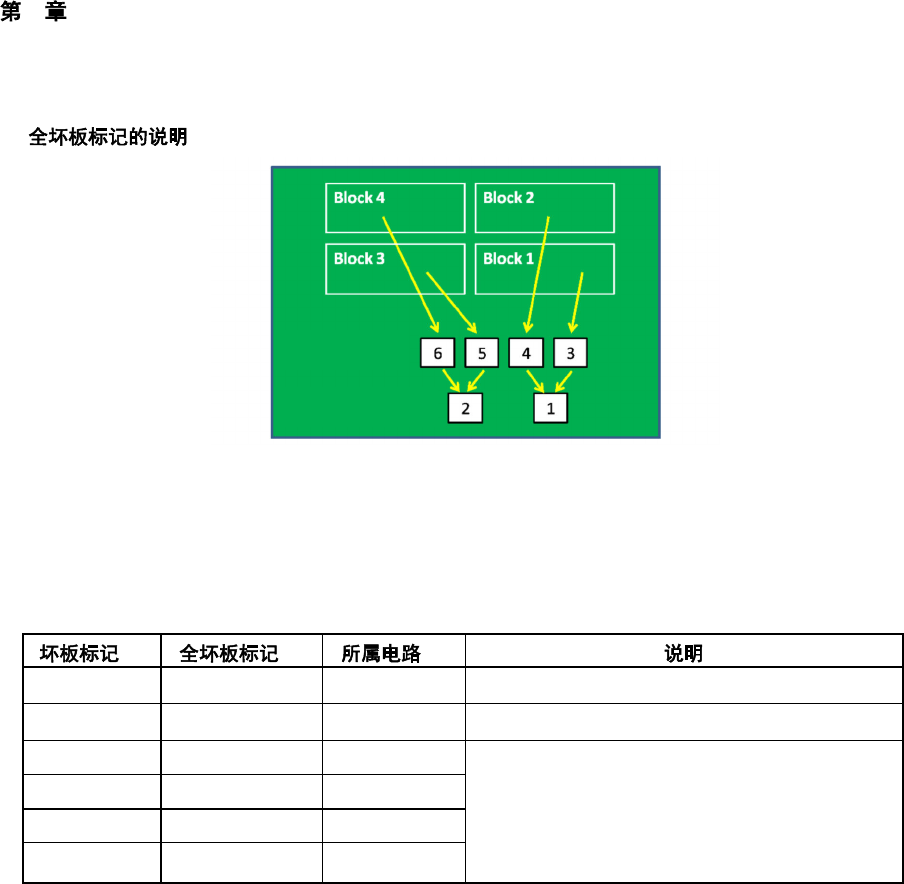

• 白框表示电路。
• 白色背景的数值表示坏板标记及其 ID。
• 箭头表示坏板标记的关系，上图中 ID1 和 ID2 为全坏板标记。
该图情况下，全坏板标记 ID 的指定如下。
ID
ID
ID
1 0 0
全坏板标记
2 0 0
全坏板标记
3
1
1
指定的全坏板标记未勾选时，不对这些坏板标
记进行识别，而进行相关贴片步骤的贴片。
指定的全坏板标记已勾选时，按正常情况对这
些坏板标记进行识别，然后决定是否有相关贴
片步骤的贴片。
4
1
2
5 2 3
6 2 4
坏板标记
全坏板标记
4 操作篇
4-11 编辑生产程序
229
4
4-11-7. 基板条形码编辑
n

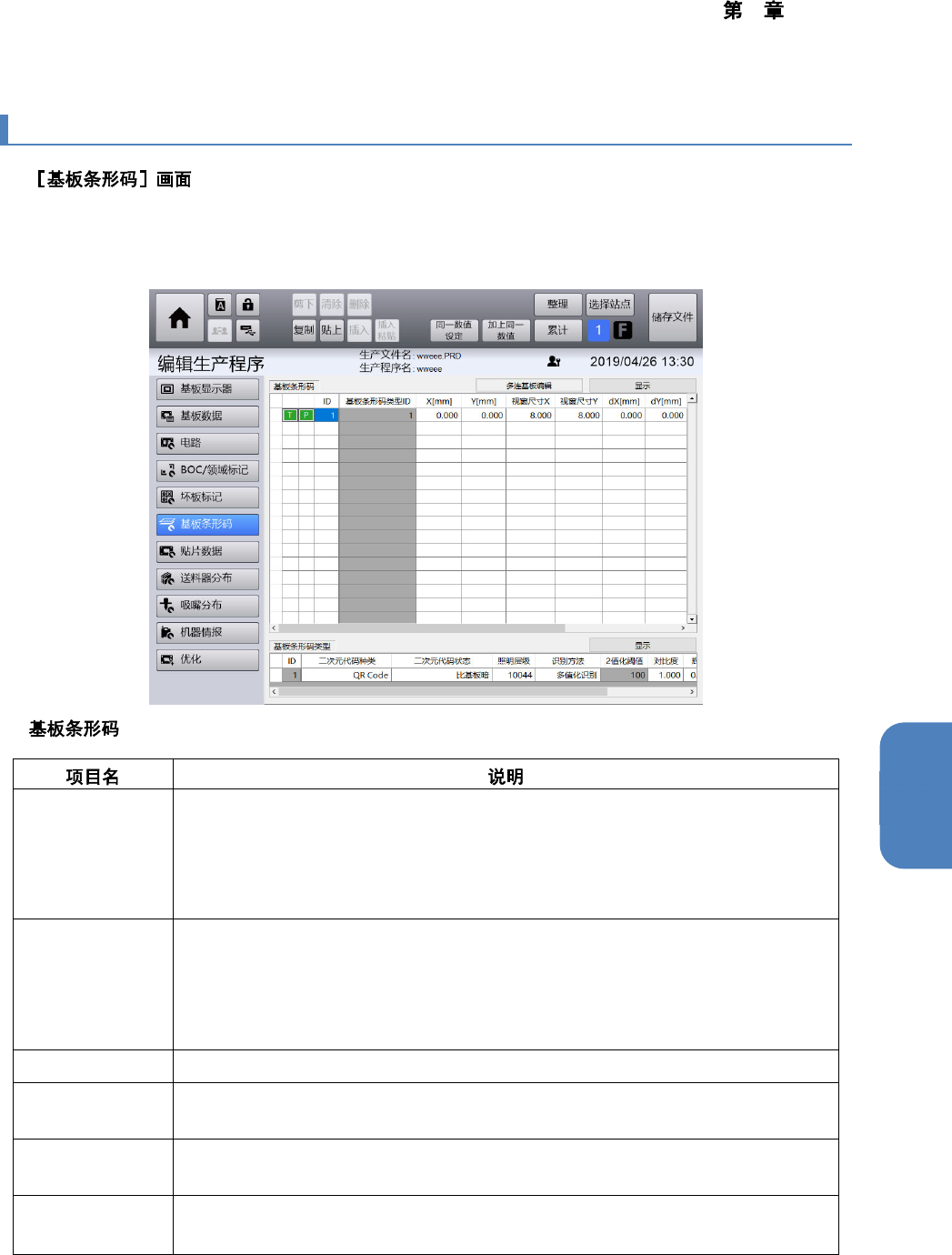

从［编辑生产程序］菜单画面左侧的子菜单面板，触摸［基板条形码］，即显示［基板条形码］画面。
［基板条形码］画面仅在使用生产管理系统，或者事件通知的追溯功能（选项）时显示。详情请参看
「4-18IFS-NX 的使用（选项）」或「4-20 外部输出功能的使用（选项）」。
n
T 按钮 显示[基板条形码示教] 对话框，用于示教基板条形码（2 次元条形码）的位置。
示教中使用的基板，在［编辑生产程序］菜单画面中触摸共通面板的［选择站
点］即会显示，在［选择站点］对话框中决定站点，在[基板传送] 对话框中搬
入。
详情参见「4-18-8 用于追溯功能的编辑程序」。
P 按钮 显示[基板 2 次元条形码定] 对话框，用以示教[基板条形码]（二维码）的识别位
置。
示教中使用的基板，在［编辑生产程序］菜单画面中触摸共通面板的［选择站
点］即会显示，在［选择站点］对话框中决定站点，操作[基板传送]对话框搬入。
详情参见「4-18-8 用于追溯功能的编辑程序」。
ID
在 1 ~ 1,250 的范围内按注册数量显示基板条形码（2 次元条形码）的编号。
基板条形码类型
ID
显示使用的基板条形码类型的 ID。仅 1 为有效，不能编辑。
X (mm) / Y (mm)
输入基板代码（二维码）中心位置坐标，X 坐标在-510.00mm～510.00mm 范围
内输入。Y 坐标在-450.000mm～450.000mm 范围内输入。
视窗尺寸 X
／视窗尺寸 Y
设定摄像机识别基板代码（二维码）的窗口，XY 尺寸在 0.000mm～
10.000mm 范围内输入。
如果输入的范围太窄、或太宽，则无法识别。
