4 操作篇 4-9 手动控制 160 高度测定 使用 XY 轴上安装的 HMS 的激光距离测定功能，可以测定传送 轨道或基板表面、供料器等的位 置高度。 1 [OCC] [HMS] [OCC] ： 显示的 OCC 摄像机图像中心的十字标记位 置为测定位置 [HMS] ： HMS 的激光照射位置为测定位置（测定时不移动 XY 轴） ※ 测定位置为 [HMS] 时，按下 OCC 摄像机照明水平的 [ － ] 按钮，可以关闭摄 像机的照明。 …
4 操作篇
4-9 手动控制
159
4

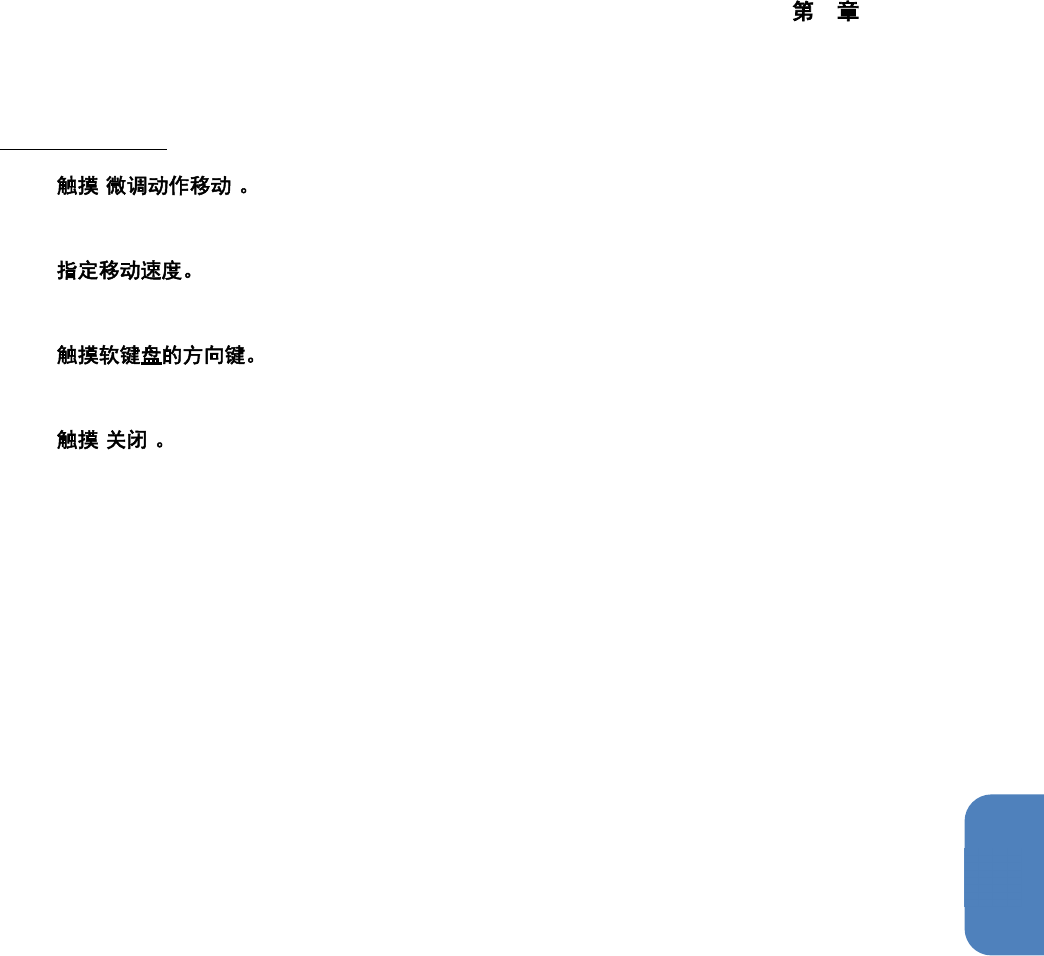

XY 轴的微调移动
1 [ ]
显示微调移动的软键盘。
2
触摸[低速]、[中速]、[高速]中的任意一个。
3
XY 轴将向触摸的方向键方向移动。
4 [ ]
关闭对话框，返回[贴片头控制]画面。
4 操作篇
4-9 手动控制
160
高度测定
使用 XY 轴上安装的 HMS 的激光距离测定功能，可以测定传送轨道或基板表面、供料器等的位置高度。
1 [OCC] [HMS]
[OCC] ： 显示的 OCC 摄像机图像中心的十字标记位置为测定位置
[HMS] ： HMS 的激光照射位置为测定位置（测定时不移动 XY 轴）
※ 测定位置为 [HMS]时，按下 OCC 摄像机照明水平的 [－] 按钮，可以关闭摄像机的照明。
2 XY
3 [HMS ]
将 XY 轴移动至指定的测定位置后，实施激光距离测定，使 XY 轴返回原位置。装置的基准高度为 0，
上方向为正向，下方向为负向，显示测定值。
HMS 的测定超出有效范围 (-2.95 ～ 6.95 mm) 之外时，显示“NG”。
4
关闭对话框，返回［贴片头控制］画面。
4 操作篇
4-9 手动控制
161
4
Z 轴的绝对移动
触摸[贴片头控制]画面的[Z]，显示[Z 轴移动]对话框。
可将整个贴片头移动到上下（Z 轴）任意位置。
[位置资讯]的[现在位置]中将显示 Z 轴的当前位置。
1 [ ]
2 [ ]
Z 轴将移动到[目标位置]中指定的位置。
3 [ ]
关闭对话框，返回[贴片头控制]画面。
Tips
Ÿ
轴动作过程中无法操作画面。
Z 轴的相对移动
1 [ ]
触摸[相对移动量编辑]的 / ，可增减移动量。
2 [ ]
Z 轴将从当前位置按[相对移动量]中指定的距离移动。
3 [ ]
关闭对话框，返回[贴片头控制]画面。
Tips
Ÿ
轴动作过程中无法操作画面。
