4 操作篇 4-11 编辑生产程序 234 4-11-9. 送料器分布编辑 触摸 [ 编辑生产程序 ] 菜单画面左侧的子 菜单面板中的 [ 送料器分布 ] ，显示 [ 送料 器分布 ] 画面。 2 显示各个单元的供给位置编号。 1 ALT 有 ALT （元件供给位置备用）时，显 示 ALT （元 件供给位置备用）源的供给位置 编号。 元件名 显示配置元件的元件名。 确认无法完全显示的长元件 名时，触摸 [ 元件名 ] ，即会弹出显 示元…
4 操作篇
4-11 编辑生产程序
233
4
供给位置 在 101～138 的范围内显示元件贴片时的供给位置编号。
dX (mm)/ dY (mm)
输入相对于元件贴片坐标的微调用 XY 补正值，
X 补正值输入范围-1200.00mm～1200.00mm，
Y 补正值输入范围-999.999 mm ～ 999.999 mm。
d 角度 在 -359.999°～359.999° 的范围内输入相对于元件贴片角度的微调用角度
补正值。
高度补正 在 -999.999mm～999.999mm 的范围内输入元件贴片高度调整用补正值。
BOC/ 领域标记 ID 在 0～1,250 的范围内输入各步骤中使用的 BOC/ 领域标记组的 ID。
电路 ID 在 0～1,200 的范围内输入各步骤中使用的电路 ID。
如果是集合板，则在所有步骤的[电路]中输入 1，然后进行优化。
优化完成后，将在[电路]中显示该步骤所属电路的 ID。
要恢复为单板时，重置后在所有步骤的[电路]中输入 0。
坏板标记 ID
在 0～1,250 的范围内输入各步骤中使用的坏板标记位置 ID。不使用时输
入 0。
跳过编号 在 0～9 的范围内输入跳过条件。要无条件贴片的，各步骤输入 0，无条件
跳过时输入 7。
其他号码，根据[生产补助]菜单的步骤跳过的设定，进行跳过。
层 同级别的步骤贴片完成后，转移到下一级别的步骤贴片。
Recovery Flag GRP
没有指定贴片的优先顺序的元件集合组。将以优化的层的值为基准进行编
号。
路径 # 元件吸取，贴片这一系列动作称为路径，在 1～10,000 的范围内显示元件
的贴片顺序。按通常优化编号。
供给顺序 在 1～16 的范围内显示各步骤所属路径中的吸取顺序。按通常优化编号。
贴片顺序 在 1～16 的范围内显示各步骤所属路径中的贴片顺序。按通常优化编号。
吸嘴号 在 1～16 的范围内表示吸取，贴片元件的吸嘴所在的吸嘴号。按通常优化
编号。
试打 运转模式为 [试打] 时，如果选择了[指定贴片点]作为试打范围，需选择要
贴片的步骤。
•
是：选择
[
指定贴片点
]
时贴片。
•
否：不贴片。
[贴片数据]画面的操作
关于贴片数据画面操作的详情，请参阅「4-14-9 制作生产程序」的「新建数据」。
4 操作篇
4-11 编辑生产程序
234
4-11-9. 送料器分布编辑

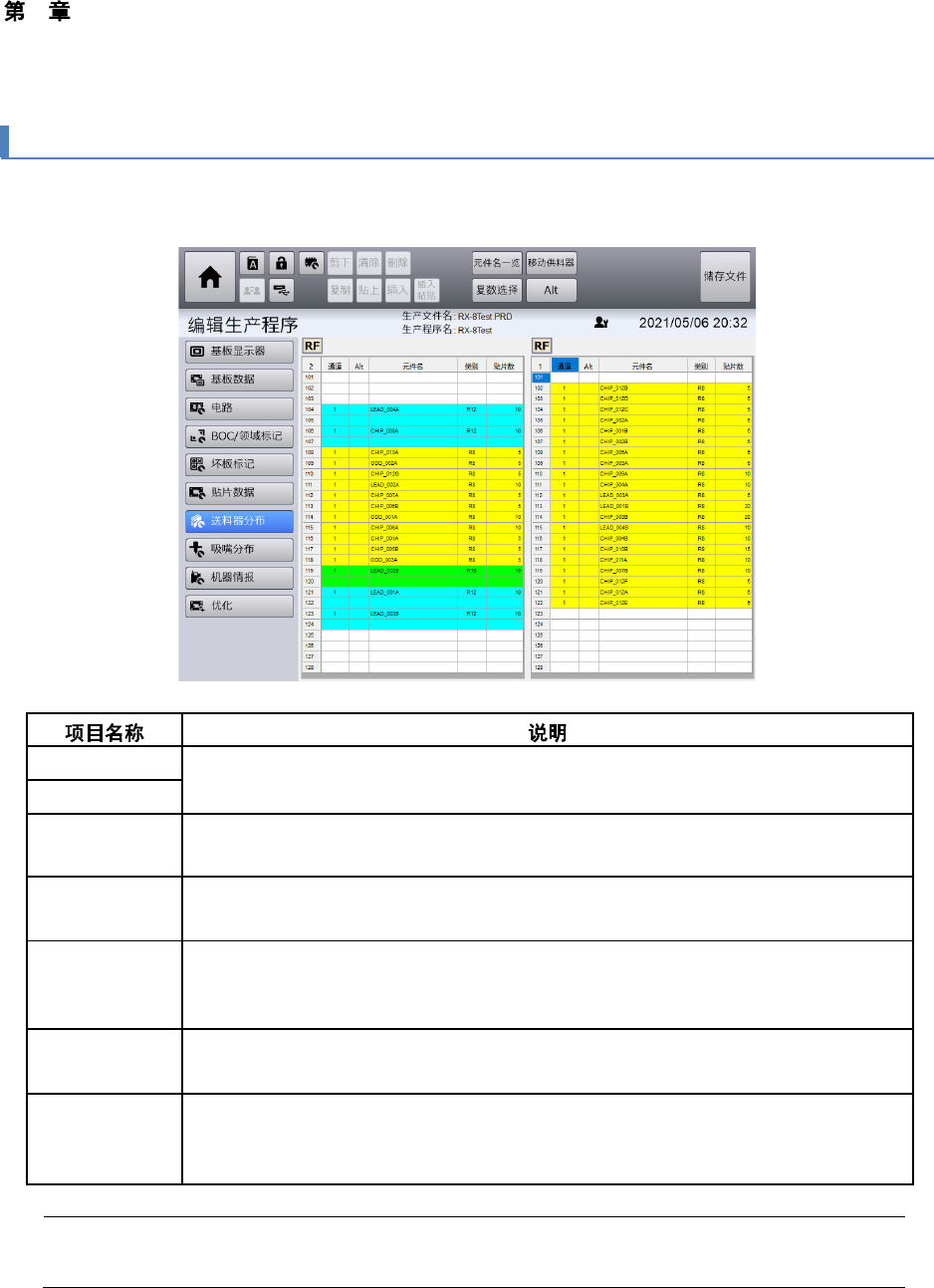

触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[送料器分布]，显示[送料器分布]画面。
2
显示各个单元的供给位置编号。
1
ALT
有 ALT（元件供给位置备用）时，显示 ALT（元件供给位置备用）源的供给位置
编号。
元件名 显示配置元件的元件名。
确认无法完全显示的长元件名时，触摸[元件名]，即会弹出显示元件名。
类别 显示使用的带式供料器类别。
•
R8
：
8mm
单轨送料器
(RF
系列
)
•
R
12
～
E32:
12mm
～
32mm (
R
F
系列
)
贴片数 显示配置元件的贴片数量。
如果该元件分成左右单元配置，将在贴片数量前显示「*」符号。
取得供料器配
置
从 IFS 服务器取得当前装置的台架上安装的供料器信息，以该供料器的配置为基
础更新生产程序上的供料器分布。
仅在使用 IFS-NX 的误安装防止功能（选项）时才显示此项。
Tips
Ÿ
如在送料器分布画面上双击配置有元件的供给部的行，将转移到对象元件的
[
编辑数据库
]
画面。
4 操作篇
4-11 编辑生产程序
235
4
n
对编辑送料器分布的机台号码进行设定。通常不需要编辑。
n
显示配置元件的颜色说明。
n ALT
1 ALT
2 [Alt]
3 ALT
ALT（元件供给位置备用）的供应装置即被创建。
删除 ALT（元件供给位置备用）时，从供应部列表中选择要删除的供应部的供应位置编号。
4 [Alt]
颜色
种类
黄色
淡蓝色
盒带
盒带
